Neste exercício, você irá atribuir códigos de itens do quantitativo a uma variedade de objetos do AutoCAD, incluindo linhas, blocos e áreas fechadas de polilinha.
Você irá utilizar os comandos Seleção rápida e Selecionar similar do AutoCAD para selecionar objetos similares. É possível utilizar estes comandos para atribuir um código de itens do quantitativo a vários objetos ao mesmo tempo.
Este exercício continua a partir do Exercício 1: Carregar e navegar em uma lista de itens do quantitativo.
Atribuir um código de itens do quantitativo a objetos lineares
- Abra Quantities-2.dwg, que está localizado na pasta de desenhos dos tutoriais.

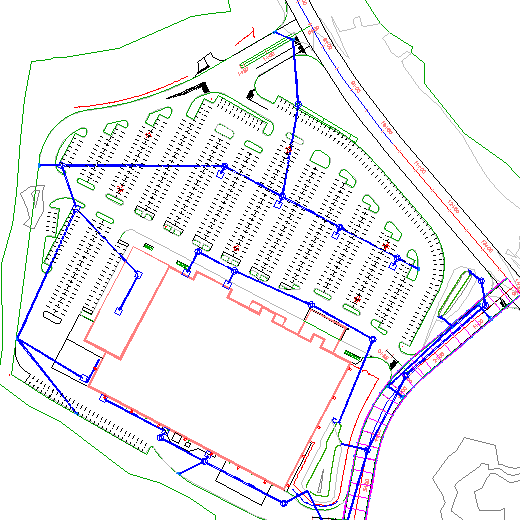

Este desenho contém um site comercial, que consiste em um perímetro de construção, um estacionamento e ruas de acesso.
- Na linha de comando, insira QSELECT.
- Clique em OK para confirmar que os objetos não foram selecionados.
- Na caixa de diálogo Seleção rápida, especifique os seguintes parâmetros:
- Aplicar a: Todo o desenho
- Tipo de objeto: Linha
- Propriedades: Camada
- Operador: = Igual a
- Valor: PKNG-STRP-AISLES
- Como aplicar: incluir no novo conjunto de seleção
- Anexar ao conjunto de seleção atual: Selecionado
- Clique em OK.
- Pressione Enter para voltar para a caixa de diálogo Seleção rápida
- Repita as etapas 2 a 4 para selecionar linhas na camada PKNG-STRP-STALLS.
No desenho, todas as linhas de praça de estacionamento estão selecionadas.
- Clique na guia painel
Pesquisa.
- Na vista Gerenciador de QTO, clique em
.
Dica:Também é possível clicar com o botão direito no item do quantitativo e clicar em Atribuir item do quantitativo.
- Na categoria
Favoritos, selecione ID do item do quantitativo63401-0300.
- Pressione Enter.

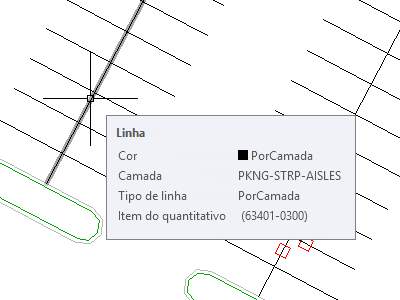

- Passe o cursor sobre uma das linhas de estacionamento.
A dica de ferramentas exibirá a descrição do item do quantitativo e a ID que foram atribuídos ao objeto.
Atribuir um item do quantitativo a blocos do AutoCAD

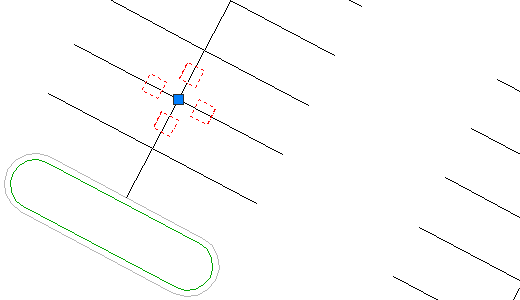

- No desenho, selecione um dos blocos que representam as luzes de estacionamento:
- Clique com o botão direito do mouse. Clique em Selecionar similar.
Todos os blocos de luzes serão selecionados.
- Clique em .
- Na categoria Favoritos, selecione ID do item do quantitativo63612-0300.
- Pressione Enter.

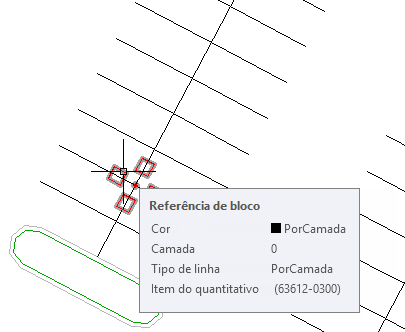

- Passe o cursor por sobre um dos blocos.
A dica de ferramenta exibirá a descrição e a ID de cada item do quantitativo que foi atribuído ao bloco.
Atribuir vários códigos de itens do quantitativo a uma área fechada
- Na vista Gerenciador de QTO, clique em
.
- Na categoria Favoritos, selecione os seguintes itens do quantitativo:
- 62401-0400
- 62511-2000
- 62525-0000
Dica:Para selecionar vários itens, mantenha pressionada a tecla Ctrl e clique nos itens.
- Pressione Enter.
- Na linha de comando, insira O.
Esta ação ativa o modo seleção de objeto, em que é possível selecionar o contorno de um objeto fechado, em oposição a um ponto dentro do objeto. Como algumas das ilhas de estacionamento são subdivididas por tubulações, é possível utilizar a o modo de seleção de objeto para atribuir códigos de itens do quantitativo a todo o objeto, não apenas à área fechada que você selecionar.
Dica:Para um desempenho mais rápido, aproxime o zoom em um polígono fechado antes de selecioná-lo.

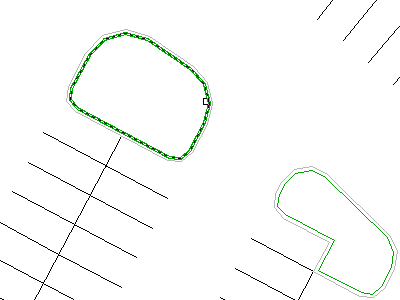

- No desenho, clique na borda verde em uma ilha do estacionamento.
Um padrão sólido de hachura será exibido na ilha do estacionamento. Isso indica que os itens do quantitativo foram aplicados à área.
- Selecione diversas outras ilhas.
- Pressione Enter para finalizar o comando.

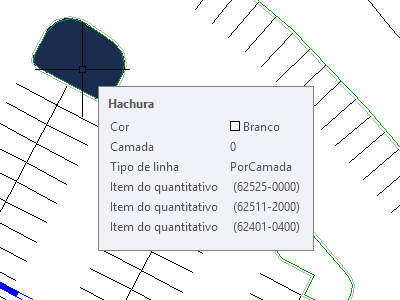

- Passe o cursor sobre uma das ilhas do estacionamento.
A dica de ferramenta exibirá a descrição e a ID de cada item do quantitativo que foi atribuído àquela área.
Para continuar com este tutorial, vá para Exercício 3: Atribuir códigos de itens do quantitativo a peças de rede de tubulação.
