Para trabalhar com Materiais e Aparências no Inventor 2012 e em versões anteriores

No Inventor 2012, a opção Aparência realista está selecionada por padrão. A configuração dessa opção apresenta ramificações de migração. Notavelmente, qualquer estilo de cores que tenha sido tocado ao mesmo tempo é considerado diferente do estilo de cores padrão do Inventor e é migrado como uma aparência personalizada. As aparências personalizadas preenchem o documento e são exibidas no Navegador de Aparência, seção Aparências do documento.

Vamos considerar as quatro formas mais comuns de interação dos clientes com estilos de material e cor em versões anteriores:

" Como está "

Condição Não é possível modificar os estilos de cor do Inventor. Você prefere a exibição do estilo visual sombreado sobre a exibição do estilo visual realista. Como resultado, você não utiliza o modo de exibição do estilo visual realista. Ação No Inventor 2012, no Editor de estilos, edite os estilos de cor que você deseja manter. Assegure-se de que a opção Aparência realista está desativada (não selecionada).

Condição Não é possível modificar os estilos de cor do Inventor. Você prefere a exibição do estilo visual realista sobre a exibição do estilo visual sombreado. Como resultado, você utiliza o modo de exibição do estilo visual realista. Ação Nenhuma ação é requerida. A opção Aparência realista é ativada por padrão e os estilos de cor irão migrar usando as atribuições de aparência.

Nota: É possível utilizar o Agendador de tarefas para migrar vários conjuntos de dados.

Bibliotecas de estilos

Se você mantiver as bibliotecas de estilos personalizadas ou modificar aquelas fornecidos com o Inventor e desejar manter as alterações, é possível fazê-lo modificando o estilo de cores de 2012 da opção aparência realista. A tabela seguinte ajuda a determinar a configuração que deseja utilizar nos estilos de cor do Inventor 2012.

Condição Não é possível modificar os estilos de cor do Inventor. Você prefere a exibição do estilo visual sombreado, não a exibição do estilo visual realista. Como resultado, você não utiliza o modo de exibição do estilo visual realista. Ação No Inventor 2012, no Editor de estilos, edite os estilos de cor que você deseja manter. Assegure-se de que a opção Aparência realista está desativada (não selecionada). Salve as alterações.

Condição Não é possível modificar os estilos de cor do Inventor. Você prefere a exibição do estilo visual realista sobre a exibição do estilo visual sombreado. Como resultado, você utiliza o modo de exibição do estilo visual realista. Ação Nenhuma ação é requerida. A opção Aparência realista é ativada por padrão e os estilos de cor irão migrar usando as atribuições de aparência.

Condição É possível modificar os estilos de cor do Inventor para atender às suas necessidades. Você prefere a exibição do estilo Visual sombreado, não a exibição do estilo visual realista. Como resultado, você não utiliza o modo de exibição do estilo visual realista. Ação No Inventor 2012, no Editor de estilos, edite os estilos de cor que você deseja manter. Assegure-se de que a opção Aparência realista está desativada (não selecionada).

Condição É possível modificar os estilos de cor do Inventor para atender seus requisitos, incluindo a alteração das atribuições de aparência realista. Você prefere a exibição do estilo visual sombreado para trabalhar com os modelos. Você utiliza o modo de exibição do estilo visual realista para a criação de imagens. Ação Manter ambos requer esforço adicional. No Inventor 2012, no Editor de estilos, edite os estilos de cor que você deseja manter. Assegure-se de que a opção Aparência realista está desativada (não selecionada). Migrar os estilos de cor para uma biblioteca personalizada. No Inventor 2012, no Editor de estilos: Edite os estilos de cor que você deseja manter. Assegure-se de que a opção Aparência realista está ativada (selecionada). Modifique o nome para ler diferentemente da versão de vista sombreada. Faça isso para evitar colisões de nomes no documento. Migre os estilos de cor para a biblioteca personalizada.

Etapa 1: Migre os estilos de cores e materials.xml para uma nova biblioteca personalizada de materiais ou de aparência. Nota: não é necessário ter bibliotecas separadas, mas pode ser mais fácil gerenciá-las ao fazer isso.

1. Inicie uma nova peça.
2. Na barra de ferramentas Acesso rápido, clique em Navegador de materiais - na barra de ferramentas do navegador, clique em Gerenciar > Migrar estilos do Inventor.

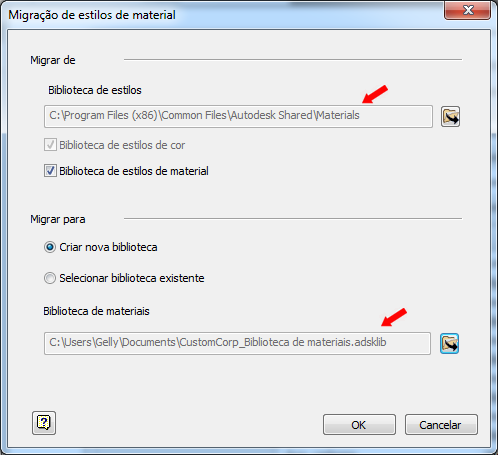

3. Na caixa de diálogoMigrar os estilos, especifique Migrar de localização onde os arquivos Materials.xml e Colors.xml 2012 ou anteriores residem. Por padrão, o caminho é C:\Users\Public\Documents\Autodesk\Inventor 2012\Design Data in Windows 7.



4. Clique emCriar Nova Biblioteca.
5. Especifique a localização Migrar para, a mesma localização do arquivo InventorMaterialsLibrary.adsk. Por padrão, o caminho é C:\Users\Public\Documents\Autodesk\Inventor 2014\Design Data\Materials.
6. Clique em OK. A biblioteca é criado e preenche a seção biblioteca do Navegador de material/aparência.
7. Arraste e Solte aparências personalizadas ou materiais na seção documento ou a partir de outras bibliotecas na biblioteca personalizada.
8. Feche o Navegador.

Etapa 2 : Adicione a biblioteca personalizada ao arquivo de projetos ativo e apropriado.

1. Selecione o projeto ao qual deseja adicionar a biblioteca.

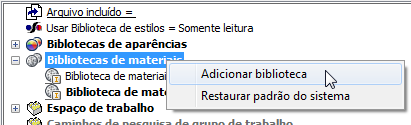

2. Clique com o botão direito do mouse no nó das bibliotecas de materiais e clique em Adicionar biblioteca .



3. Navegue e selecione a biblioteca personalizada que deseja adicionar ao projeto. Clique em Ok.

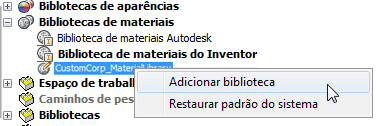

4. Para definir a biblioteca adicionada como biblioteca ativa, o primeira a ser pesquisada ou referenciada, clique com o botão direito do mouse no nó da biblioteca e clique em Biblioteca ativa .



Atenção: O processo de migração utiliza a configuração do estilo de cor de aparência realista para determinar qual definição será migrada e associada ao nome do material. Execute a ação apropriada como descrito previamente, para assegurar que a definição correta seja migrada.

Importante:

• O Inventor 2013 e o Inventor 2014 requerem um documento novo ou existente para ser aberto para acessar as bibliotecas de Material e Aparência, o conteúdo e a interface do usuário. Não é possível trabalhar com as bibliotecas fora de um documento aberto.
• Os materiais e aparências não são mais estilos. Eles não mais são gerenciadas usando o Gerenciador de biblioteca de estilos. Você ainda pode usar o Gerenciador de estilos para transferir outros conteúdos de estilos, tais como normas de desenho, entre as bibliotecas de estilo.
• O Assistente de gerenciamento de estilos não está mais disponível.
• Embora os materiais e aparências não sejam considerados estilos, alguns comandos de estilo são usados para tarefas de biblioteca. Por exemplo, Eliminaré utilizado para remover materiais e aparências não utilizados do documento. Atualizar é utilizado para modificar as aparências e materiais de documento de maneira que coincidam com definições de biblioteca.

Modelos de documento

Para clientes que não utilizam bibliotecas de estilo e preferem conservar os estilos no documento e gerenciar estes de acordo com cada modelo, recomendamos que migrem o modelo com base em estilos para bibliotecas personalizadas para reter as aparências personalizadas. Não é recomendado nem aconselhável manter as aparências em um documento.

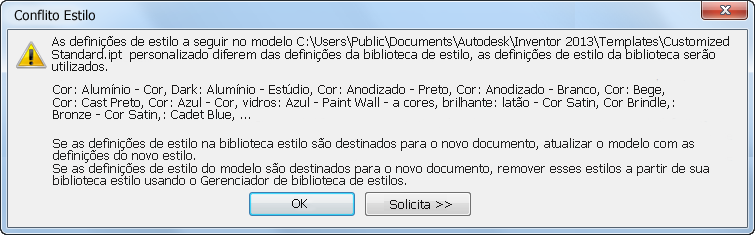

A seguinte mensagem está associada à ação de mover de modelos para estilos e esteve no Inventor por algumas versões.
