Suporte para chanfros parciais
Agora você pode criar um chanfro que não requeira uma aresta inteira. Uma nova guia, Parcial, é adicionada à caixa de diálogo Chanfro para oferecer suporte à criação de chanfros parciais.

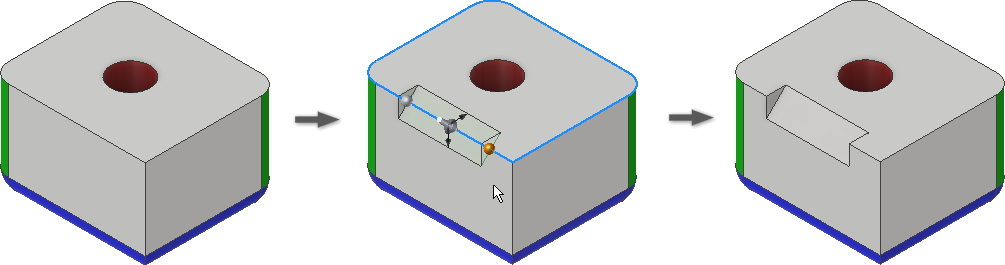

As configurações da guia Parcial permitem terminar um chanfro em uma distância específica ao longo de uma aresta. Você cria um chanfro parcial definindo o local de vértices finais ao longo de uma aresta de chanfro existente, e o vértice inicial é criado automaticamente.
Depois de clicar em um ponto em uma aresta para definir o ponto final, você pode alterar o tipo de cota de referência para Para terminar (distância da extremidade da aresta até a extremidade do chanfro), Para iniciar (distância do início da borda até o início do chanfro) ou Chanfro (comprimento do chanfro), usando o novo menu suspenso Definir cota de referência. O tipo padrão de cota de referência é Para terminar. Três parâmetros são criados, um dos quais é um parâmetro de referência baseado na configuração de cota de referência selecionada.
Para obter mais informações, consulte Para criar chanfros e chanfros parciais.
