O Inventor 2018 foi projetado para atender às necessidades do profissional moderno de projeto e engenharia.
Baseado em uma gama de recursos de modelagem e ferramentas de automação avançadas, o Inventor 2018 sinaliza a próxima etapa em projetos de engenharia mecânica 3D profissional. Aprimoramentos de interoperabilidade possibilitam que equipes multidisciplinares distribuídas trabalhem juntas, de forma mais eficiente, com dados de uma variedade de origens. A experiência geral do usuário é aprimorada para obter mais produtividade e flexibilidade em resposta aos comentários diretos de clientes de todo o mundo.
Esses esforços permitem que você desenhe, projete e colabore com mais rapidez e eficiência do que nunca.
Projeto de nível profissional
Os engenheiros precisam impulsionar a inovação constantemente em seu trabalho de projetos para obter melhores produtos e processos mais eficientes. Para permanecer à frente, você precisa de ferramentas cada vez mais rápidas e poderosas que ajudem a alcançar melhor desempenho e produtividade. O Inventor 2018 oferece justamente isso.
Foram feitas mudanças em várias funcionalidades principais que você utiliza todos os dias. A projeção de geometria em esboços, peças de chapa de metal com vários corpos e fluxos de trabalho de modelagem foi aprimorada. O Inventor 2018 oferece aprimoramentos de desempenho importantes para fluxos de trabalho de desenho e montagem grandes. Uma Definição com base em modelo integrada foi adicionada para dar a você a capacidade de adicionar Cotas e tolerâncias geométricas e Anotações 3D aos modelos, a fim de simplificar a documentação e permitir o uso de nível superior dos seus projetos 3D para processos de manufatura e qualidade.
Definição com base em modelo

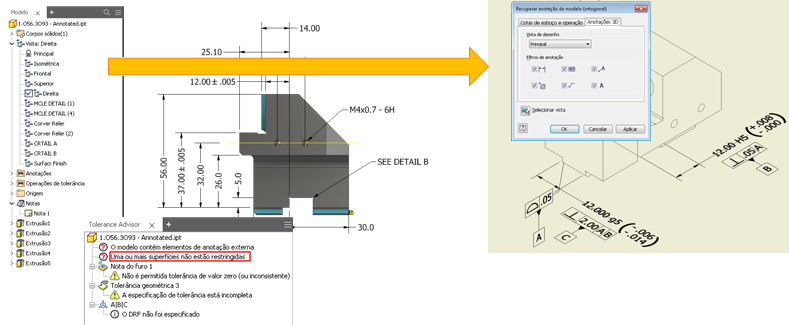

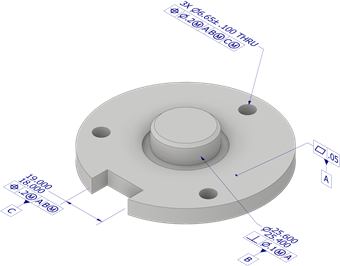

A Definição com base em modelo (MBD) é um novo e poderoso conjunto de ferramentas para a adição de anotações, GD&T e outras informações de manufatura diretamente em peças 3D. O Tolerance Advisor integrado verifica a integridade de seu esquema de segurança e lista potenciais problemas, erros e outras informações em seu navegador. Assim que a MBD e as Anotações 3D forem aplicadas ao seu modelo 3D, você poderá recuperar o desenho 2D e exportar em PDF 3D ou STEP AP242.
Para obter detalhes, consulte: Definição baseada em modelo
chapa de metal

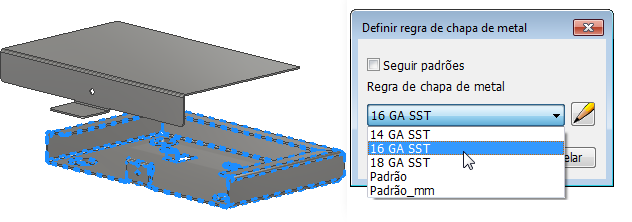

Peças de chapa de metal com vários corpos agora oferecem suporte a regras e espessura específicas para cada corpo. As regras de vários corpos podem ser aplicadas a corpos no navegador ou ao criar novos corpos nas caixas de diálogo Face, Flange de contorno, Curva de contorno e Flange de transição.
Para obter detalhes, consulte: Atualizações de chapas de metal
Desempenho
Todos os documentos se beneficiam em certa medida, mas as melhorias mais importantes são percebidas quando o usuário trabalha com montagens grandes e desenhos de montagens grandes. Por exemplo:
Você terá com mais rapidez...
- Exibição oculta de vista de linha removida
- Navegação de vista: pan, zoom e órbita
- Criação, visualização e edição de vista de desenho
Para obter detalhes, consulte: Melhorias de produtividade e desempenho
Melhorias de desempenho

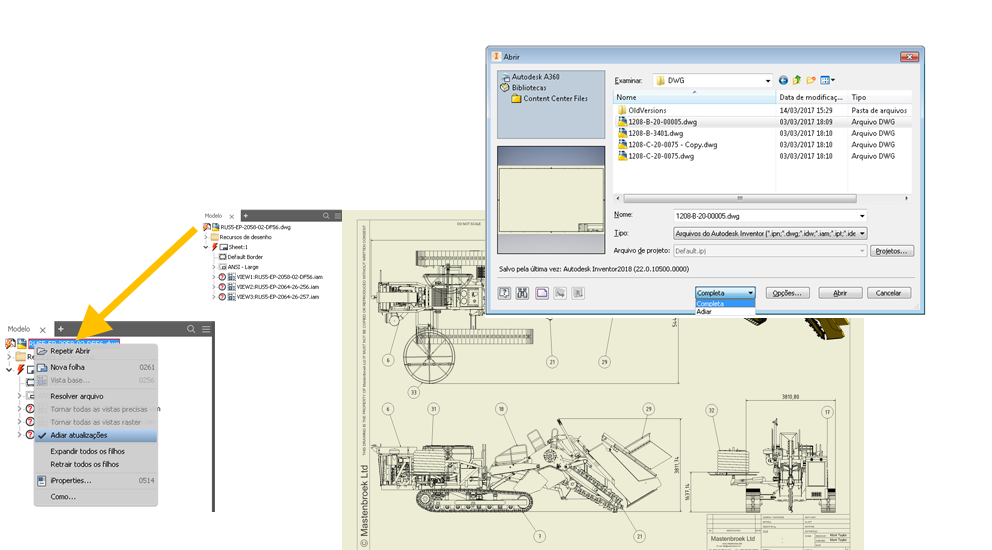

- Adiar desenhos
- Desativar a visualização do modelo
Na caixa de diálogo abrir, é possível:

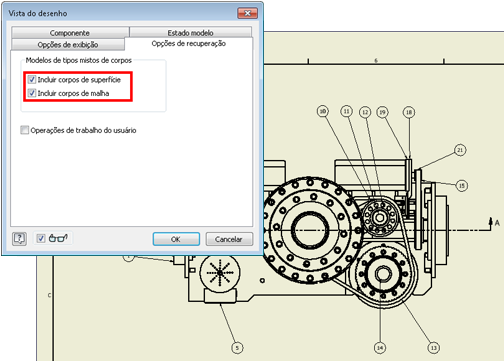

- Recuperar corpos de malha, corpos de superfície e todas as cotas de modelo.
Para obter detalhes, consulte: Melhorias no processo de abertura de desenhos
Interoperabilidade expandida
O Inventor 2018 oferece novos recursos para engenheiros mecânicos que trabalham com uma variedade de dados de projeto. Você pode continuar a usar dados de malha importados nos seus projetos, além de aproveitar os arquivos STL ou OBJ nos desenhos 2D do Inventor. Os dados de superfície podem ser combinados com outros dados 3D no ambiente de apresentação para animações, vistas explodidas e documentações. Além dos dados externos, o Inventor 2018 ajuda você a trabalhar com outros formatos de arquivo do Autodesk. Os fluxos de trabalho de conteúdo de BIM permitem a publicação direta de arquivos do revit (.rfa). A Subjacência DWG foi aprimorada para simplificar fluxos de trabalho ao integrar os dados 2D aos projetos 3D. Com o lançamento do Inventor 2017.4, o AnyCAD foi aprimorado para permitir que o Inventor 2018 seja compatível com o Inventor 2017 (não disponível no Inventor LT).
Malha
O suporte para exibir e documentar objetos de malha foi adicionado às vistas de desenho. Os objetos de malha participam de todos os tipos de vista e podem ser dimensionados e anotados.
Para obter detalhes, consulte Suporte de desenho para objetos de malha

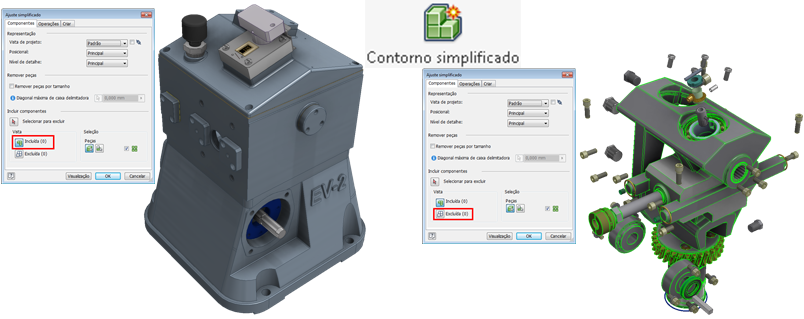

Contorno simplificado e Substitutos do contorno simplificado
As ferramentas de contorno simplificado foram aprimoradas para oferecer mais controle, uma interface do usuário mais avançada e um fluxo de trabalho aprimorado. Você pode aproveitar as representações de Vista e LOD para definir rapidamente modelos leves.
Conteúdo de BIM

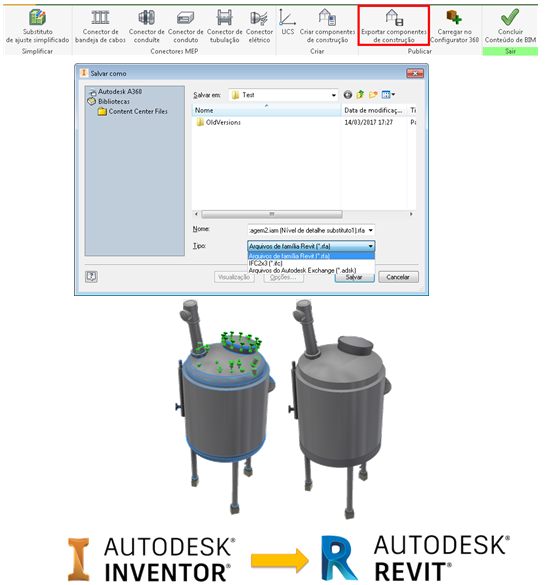

O Conteúdo de BIM foi aprimorado para simplificação, autoria e publicação de fluxos de trabalho. O Inventor 2018 permite publicar diretamente nos formatos de arquivo IFC e Revit (.rfa).
Para obter detalhes, consulte Melhorias de contorno simplificado e conteúdo de BIM
AnyCAD (não disponível no Inventor LT)

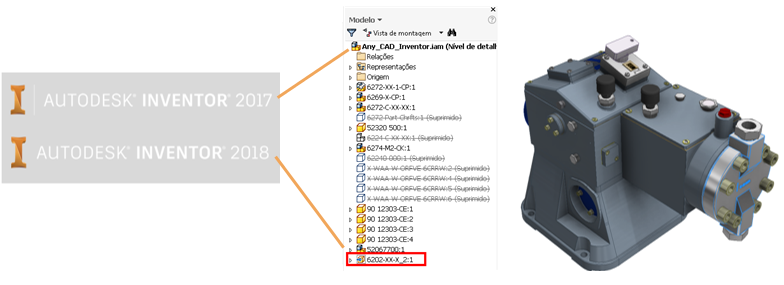

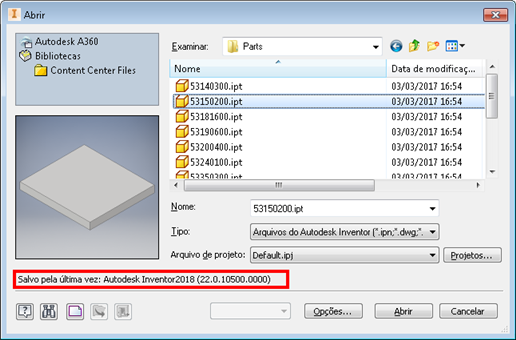

Com o Inventor 2017.4, o AnyCAD foi expandido para permitir que você aproveite os arquivos do Inventor 2018 em projetos do Inventor 2017. Isso significa que você já pode trabalhar com pessoas que estejam usando versões do Inventor anteriores ou posteriores à versão que você está usando. Para ajudar a identificar a versão de um arquivo do Inventor, a caixa de diálogo Abrir exibe a versão do Inventor na qual o arquivo foi salvo da última vez.
A partir do Inventor 2017.4, você pode fazer referência a futuras versões (mais recentes) dos arquivos de peça e montagem de uma versão anterior do Inventor. Por exemplo, com o Inventor 2017.4, você pode fazer referência a um arquivo de peça do Inventor 2018 no Inventor 2017.

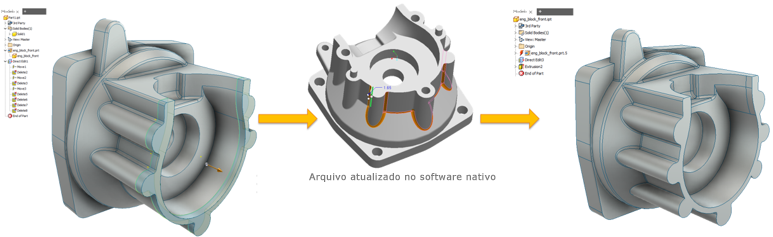

O Inventor 2018 continua a aprimorar seus fluxos de trabalho principais do AnyCAD com um suporte mais avançado de novas operações adicionadas aos arquivos não nativos do Inventor. Depois que o arquivo de origem for atualizado, os recursos baseados no evento serão preservados.
Para obter detalhes, consulte Melhorias do conversor e do AnyCAD
Subjacência DWG

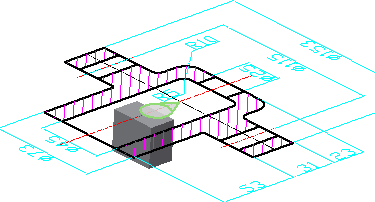

Novas operações de subjacência DWG agilizam o trabalho com DWGs.
- Importe o arquivo DWG diretamente em uma montagem usando o comando Inserir componentes.
- Selecione vários arquivos DWG ao criar mais de uma subjacência.
- Abra um arquivo DWG do AutoCAD diretamente no menu de contexto (acessado com o botão direito do mouse) no nó do navegador do modelo de peça ou de montagem do Inventor.
- Projete certos tipos de geometria DWG automaticamente ao ativar as novas Opções de aplicativo
Esboço Projetar automaticamente arestas durante a opção de criação de curva.

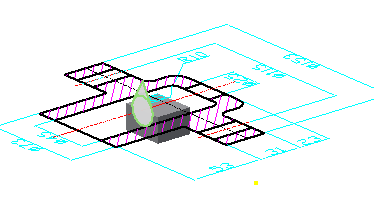

- Se a geometria de Subjacência DWG selecionada estiver no plano XY, YZ ou XZ, a junta resultante será criada no mesmo plano que o esboço, da mesma forma que uma junta é criada entre a geometria 2D do Inventor.
- Crie uma junta no mesmo plano do esboço da mesma forma que uma junta é criada entre a geometria 2D do Inventor: se a geometria de Subjacência DWG estiver no plano XY, YZ ou XZ, a junta resultante será criada no mesmo plano que o esboço.
Versões anteriores do Inventor Inventor 2018
Para obter detalhes, consulte Aprimoramentos de subjacência DWG

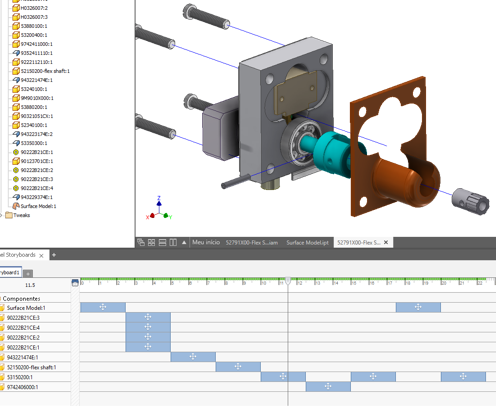

Apresentações
Agora, o ambiente de apresentação no Inventor 2018 permite suporte para dados de superfície. Seus arquivos de superfície podem ser incluídos em:
- Janela de seleção
- Ajustes de componente
- Usar superfícies para orientar a tríade de ajuste de posição
Adicionado no 2017R2: várias ações de edição foram adicionadas à linha do tempo para permitir seleções de Grupo, Tudo antes e Tudo depois. Você também pode criar um novo arquivo de Apresentação diretamente do navegador de uma montagem aberta.
Para obter detalhes, consulte: Melhorias na apresentação
A experiência do Inventor
O Inventor 2018 continua com foco nas solicitações e comentários dos clientes sobre o Inventor Ideas e em oferecer a você uma experiência agradável no Inventor. Melhorias orientadas ao cliente em todo o Inventor 2018 aprimoram os fluxos de trabalho centrais e a interação do modelo. Comandos como Chanfro, Análise de interferência na montagem, Extrusão e Furo possuem mais opções, de acordo com o seu feedback direto. Além disso, o Navegador e a Medida foram atualizados para fornecer uma experiência mais avançada para todos os usuários do Inventor.
Os seguintes aprimoramentos foram implementados diretamente com base no feedback que você postou no Inventor® Ideas .
Gráficos e fluxos de trabalho de medição novos e aprimorados

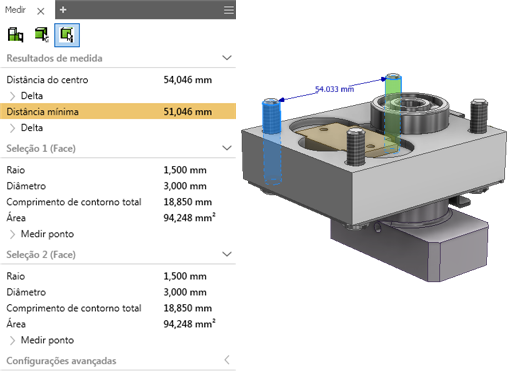

As os fluxos de trabalho e as ferramentas de medida do Inventor foram melhoradas para aprimorar a produtividade. Agora, você pode:
- Use um único comando de medida!
- Execute todos os fluxos de trabalho de medição usando o novo painel da ferramenta de medição.
- Exiba informações detalhadas para cada seleção com um único clique.
- Meça ângulos e identifique seleções de medida com facilidade na janela de gráficos.
- Identifique com facilidade seleções de medida na janela de desenho.
- Aprimoramentos adicionais de produtividade.
Para obter detalhes, consulte Melhorias de medição
Ferramentas de navegador
Poupe tempo com as incríveis ferramentas do novo navegador.

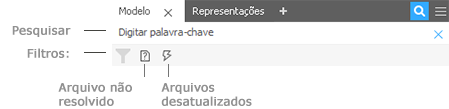

- Encontre de forma rápida e fácil o que está procurando no documento ativo usando o recurso de pesquisa do novo navegador.
- Em um arquivo de montagem, use as ferramentas de filtro
para limitar a pesquisa (não disponível no Inventor LT).

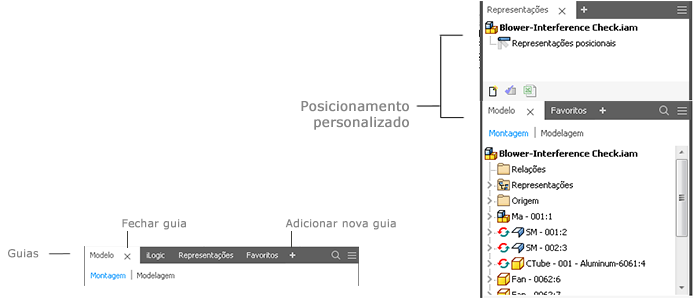

- Mova e encaixe cada guia da maneira que você escolher. A imagem a seguir é um exemplo de encaixe lado a lado.
Para obter detalhes, consulte Aprimoramentos do navegador.
Abertura da montagem

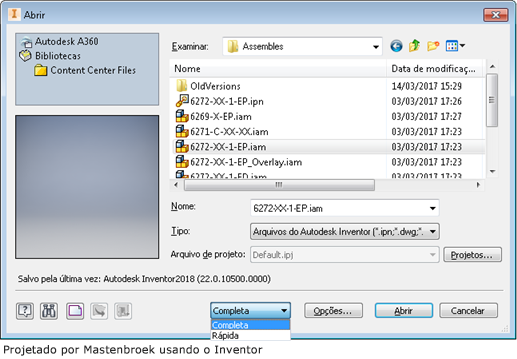

- Abra rapidamente Completo ou Expresso na lista suspensa da caixa de diálogo.
- O comando Localizar foi movido para a seção inferior da caixa de diálogo.
Para obter detalhes, consulte Melhorias na abertura de montagens
Criação de peças

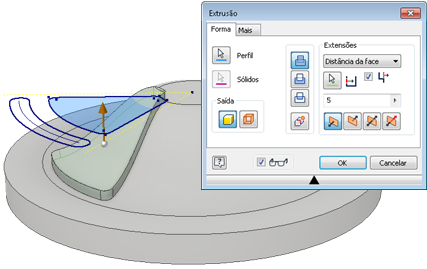

- Extrusão: use a nova opção Distância da face, na caixa de diálogo Extrusão, para iniciar uma extrusão de uma face ou plano de trabalho com uma distância. Como Distância da face cria um ponto de entrada central para modificar a geometria, nenhuma etapa adicional para fazer esboços ou planos de trabalho é necessária.

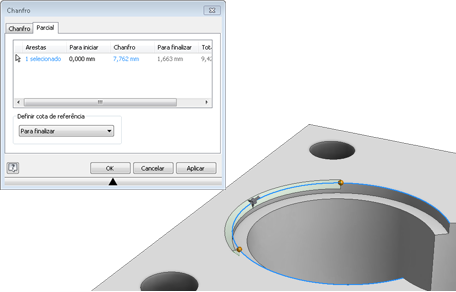

- Chanfro: agora você pode criar um chanfro que não exige uma aresta inteira. Uma nova guia, Parcial, é adicionada à caixa de diálogo Chanfro para oferecer suporte à criação de chanfros parciais.
- Furo:
- Agora você pode criar um tipo de furo simétrico que executa a extrusão em duas direções. O botão Inverter extremidade foi substituído pelos botões Direção1 e Direção2. A distância Simétrica só está disponível para furos tipo Perfurado - Furo simples - Passante.
- Agora você pode especificar zero (0) como valor de profundidade de rebaixamento em furos escareados. Como resultado, é possível inserir um furo escareado na face de terminação de um corpo.

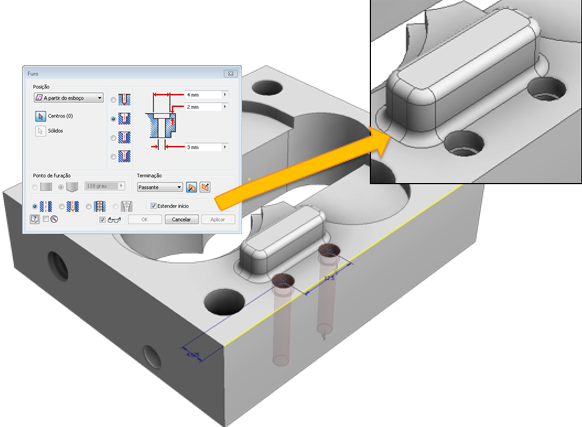

- Use a nova opção Estender início da caixa de diálogo Furo para estender a face inicial de um furo até o primeiro ponto em que não haja interseção com o corpo alvo. O objetivo de Estender início é remover um fragmento resultante da criação do furo.
Para obter mais detalhes, consulte:
Desenhos

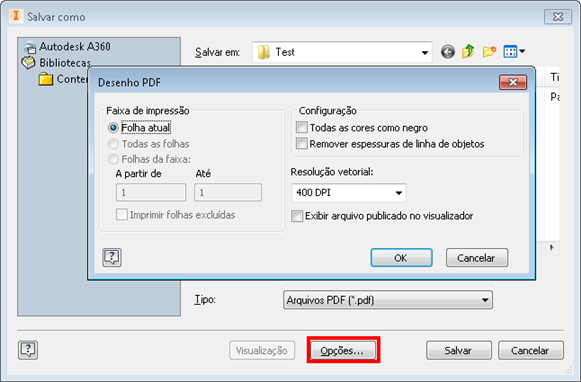

- Exportar para PDF:
- Os valores De e Para especificados para Folhas da faixa não são mais baseados em sessão.
- Quando selecionada, a nova opção Exibir arquivo publicado no visualizador exibe as folhas no Adobe Acrobat Reader depois que você clica em Salvar.

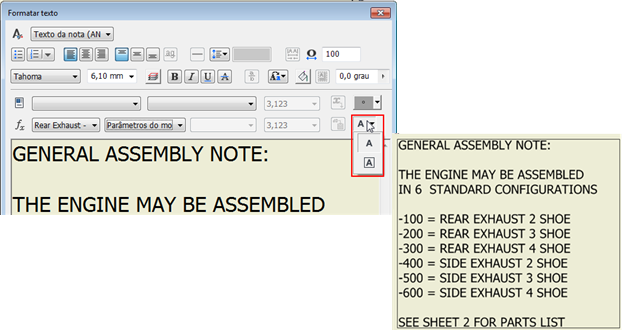

- Opção de borda de texto: adicione uma borda em volta do texto e do texto da chamada de detalhe.
Para obter mais detalhes, consulte:
Parâmetros

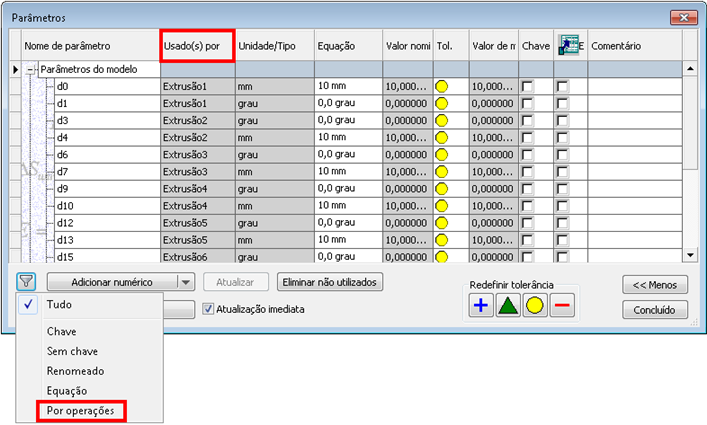

A caixa de diálogo Parâmetro foi aprimorada para incluir a coluna Consumido por e o filtro Por operações.
Para obter detalhes, consulte: Melhorias de produtividade e desempenho
- Coluna Consumido por
- Filtro Por operações
