Gráficos e fluxos de trabalho de medição novos e aprimorados
Os fluxos de trabalho e as ferramentas de medição do Inventor foram consideravelmente simplificados e aprimorados e agora estão mais fáceis de usar e intuitivos.
- Um único comando de medição.
- Execute todos os fluxos de trabalho de medição usando o novo painel da ferramenta de medição.
- Basta um único clique no painel da ferramenta de medição para obter informações detalhadas de cada seleção.
- Medição de ângulo simplificada.
- Identifique com facilidade seleções de medida na janela de desenho.
- Aprimoramentos adicionais de produtividade.
Para medir distância, comprimento, ângulo, contorno ou área no modelo
Enviado para o Inventor® Ideas
Um único comando de medição
Acesse todos os fluxos de trabalho de medição usando um único comando de medição. Basta acessar a guia Ferramentas na faixa de opções, nos ambientes de peça e montagem.
Um único painel de ferramenta para medição

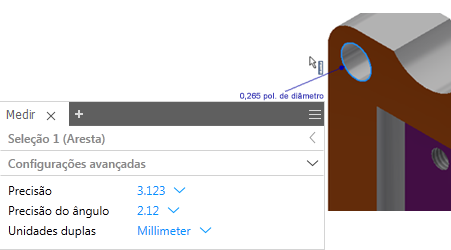

- Defina valores de precisão e unidade dupla.

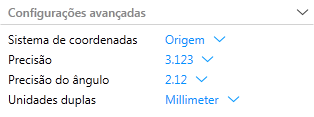

Nota: Quando um ou mais sistemas de coordenadas do usuário (UCS) são definidos em um arquivo, você pode especificar o sistema de coordenadas que deseja usar.

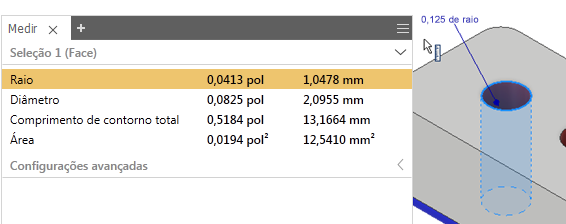

- Visualize precisão e unidades para todos os valores de comprimento, área e ângulo. Basta um único clique para obter informações detalhadas de cada seleção. Por exemplo, selecione uma face cilíndrica: o diâmetro, a área e o comprimento de contorno total são exibidos. Se você alterar uma unidade dupla ou um valor de precisão, os resultados serão atualizados.
- Alterne a prioridade de seleção entre Componente, Peça e Faces e arestas em montagens (não disponível no Inventor LT).

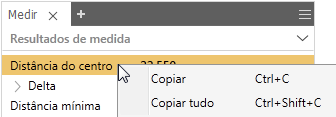

- Copie um ou todos os valores para a área de transferência.

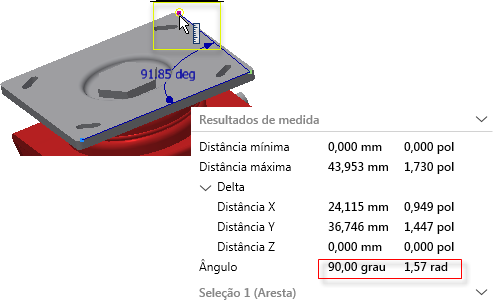

Medição de ângulo simplificada
Use um dos seguintes métodos para medir ângulos:
- Selecione uma linha ou um eixo e, em seguida, selecione uma face plana.
- Selecione um arco ou um círculo.
- Selecione dois pontos, mantenha a tecla SHIFT pressionada e selecione o terceiro ponto do ângulo.
1. Selecione o primeiro ponto do ângulo a ser medido na janela de desenho. 2. Selecione o próximo ponto do ângulo a ser medido na janela de desenho. 3. Mantenha a tecla SHIFT pressionada e selecione o terceiro ponto do triângulo.
Identificar com facilidade seleções de medida na janela de desenho
- A geometria que você seleciona para medir permanece realçada na janela de desenho.
- Diferencie claramente a primeira da segunda seleção: o conjunto de seleção 1 e o conjunto de seleção 2 da medida exibem cores diferentes na janela de desenho para que você possa identificar as informações referentes a cada seleção no painel da ferramenta de medição.
Nota: Para alterar a cor das seleções realçadas, use Opções do aplicativo
guia Cores e selecione um esquema de cores na lista Esquema de cor.
Aprimoramentos adicionais de produtividade
Distância mínima, Distância centro a centro e distância máxima
Distância mínima e Distância centro a centro agora são exibidas ao mesmo tempo quando pelo menos um dos tipos de geometria a seguir é selecionado.
- Arco/círculo
- Elipse
- Cilindro/cone/toroide
- Esfera
Distância máxima também é exibida quando dois dos seguintes tipos de geometria são selecionados no mesmo plano: vértice, linha, arco e círculo.
Alterne com facilidade o valor delta da distância entre Distância mínima, Distância centro a centro e Distância máxima.

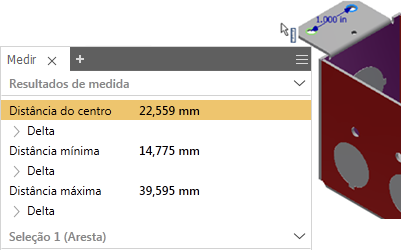

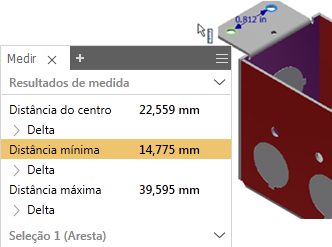

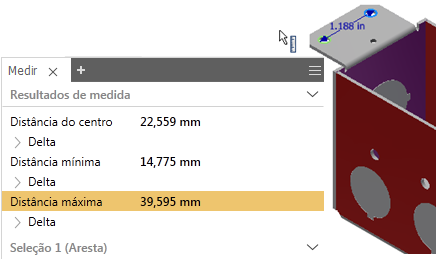

| Distância ao centro | Distância mínima | Distância máxima |
|
|
|
Para obter mais informações, consulte Para medir distância, comprimento, ângulo, contorno ou área no modelo.
