As alterações a seguir foram feitas na seção inferior da caixa de diálogo Abrir arquivo.
- O comando Localizar pode ser acessado por meio do ícone
, na seção inferior esquerda, entre o botão da Ajuda rápida e os comandos de Início rápido.
- As informações de Salvo pela última vez agora estão abaixo da visualização em miniatura

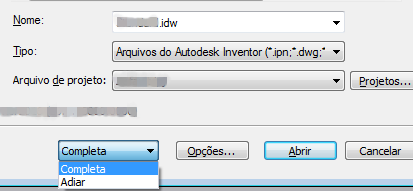

- Uma caixa de combinação que permite abrir no modo Completo ou Adiar foi adicionada entre os botões Opções… e Início Rápido. O comando Adiar combina os comandos anteriores Adiar atualizações e Abrir rápido em uma única ação, fazendo com que o documento de desenho seja aberto sem a atualização ou o carregamento de documentos de referência (peças, montagens, etc.).
- Na caixa de diálogo Abrir arquivo Opções..., o botão de combinação Completo ou Adiar substitui as caixas de seleção Adiar atualizações e Abrir rápido.
Para obter mais informações, consulte Opções para abrir arquivos - Referência de desenhos IDW.
- Geral
A opção Visualizar no canto inferior esquerdo fica selecionada por padrão, o que significa que a preferência é exibir uma visualização em vez de uma caixa delimitadora.
- Guia Opções de exibição
- Justificado ao centro - anteriormente chamada de Justificação da vista, esta opção da caixa de combinação agora é uma caixa de seleção. A caixa fica marcada por padrão e mantém a vista centralizada em relação ao ponto de inserção. Quando a caixa está desmarcada (o que anteriormente era a opção Fixo), a vista é estendida ou retraída na direção da modificação de geometria.
- Operação de trabalho de usuário - movida para a guia Opções de recuperação
- O conteúdo da guia Opções de exibição foi reorganizado.
- Guia Opções de recuperação
- Incluir corpos de malha - o suporte a corpos de malha foi estendido para vistas de desenho. Por padrão, corpos de malha não são incluídos em vistas de desenho. Ao inserir uma vista, você pode incluir corpos de malha, basta marcar a opção da guia Opções de recuperação na caixa de diálogo.
- Incluir corpos de superfície - a opção para incluir corpos de superfície em vistas de desenho foi adicionada à caixa de diálogo Vista do desenho. Por padrão, corpos de superfície não são incluídos em vistas de desenho. Ao inserir uma vista, você pode incluir corpos de superfície, basta marcar a opção da guia Opções de recuperação na caixa de diálogo.
- Todas as cotas de modelo - faz referência a todas as cotas de modelo da vista. É possível remover as cotas desnecessárias.
- Utilizar operações de trabalho - esta opção foi movida da guia Opções de exibição.
A caixa de diálogo Vista do desenho foi reorganizada para acomodar novas opções. Estas são as alterações:
Para obter mais informações, consulte Referência da caixa de diálogo Vista de desenho.
Aprimoramentos de fluxo de trabalho
Depois que você selecionar um documento de montagem para inserir em um desenho, se a visualização puder ser exibida em menos de 3 segundos, ela será. Se demorar mais, a caixa de diálogo de andamento da visualização será exibida. Essa caixa de diálogo é o único elemento com o qual você pode interagir durante a exibição.
Se não quiser esperar pela visualização, clique em Cancelar para interromper o processo de visualização e feche a caixa de diálogo Visualizar. A opção Visualizar é desmarcada, e a vista é exibida como uma caixa delimitadora. Você pode continuar interagindo com toda a caixa de diálogo e alterando documentos, representações, exibições de vista, etc. Para reativar uma visualização, clique na caixa de seleção da opção de visualização.
