As ferramentas de contorno simplificado foram aprimoradas para oferecer mais controle, uma interface do usuário mais avançada e um fluxo de trabalho aprimorado. Estes são os destaques dessas melhorias:
Acesso: O contorno simplificado pode ser acessado imediatamente na guia Montagem do painel Simplificação.

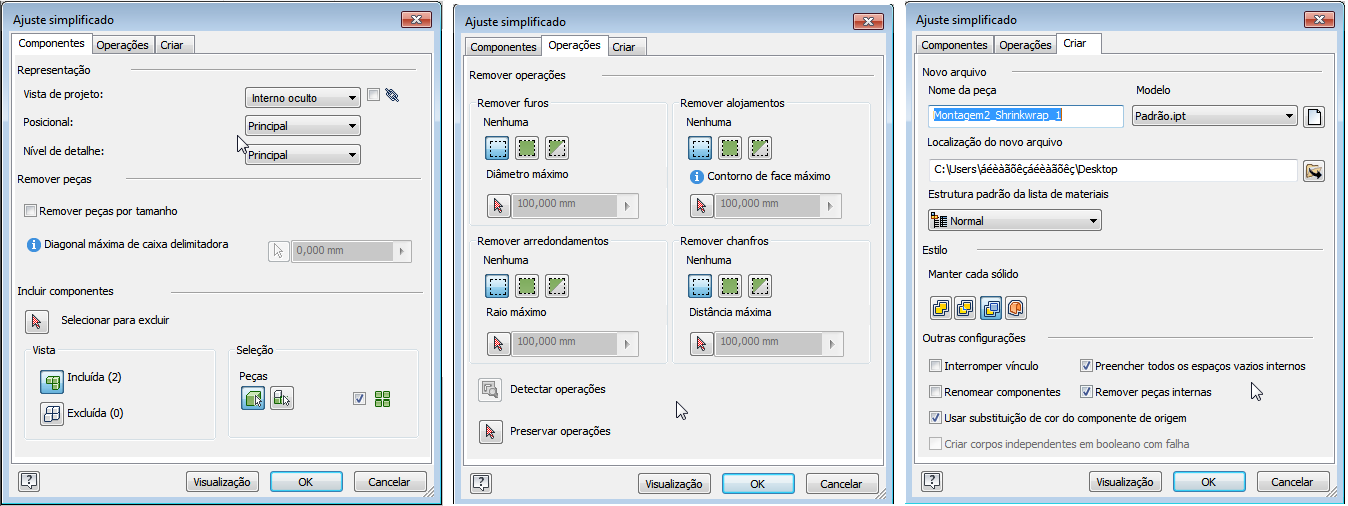

- Guia Componentes - contém as informações de nível de documento, como representações e opções para a remoção de componentes.
- Guia Operações - contém as opções que permitem definir que operações serão removidas da peça de contorno simplificado. Você pode manter tipos de operação específicos, removê-los ou removê-los por um valor de faixa. Além disso, há ferramentas para ajudar a detectar e manter operações.
- Guia Criar - contém informações relacionadas ao arquivo, ao estilo de contorno simplificado e a outras configurações.
- Remova os componentes que sejam invisíveis e/ou que estejam dentro de uma determinada faixa de tamanho e (opcionalmente) selecione de forma interativa os componentes que deseja manter.
- Remova todas as operações de peça (furo/alojamento/arredondamento/chanfro) ou que estejam dentro de uma determinada faixa de tamanho e (opcionalmente) selecione de forma interativa os componentes que deseja manter.
- Visualize os conjuntos de componentes a serem mantidos ou descartados (Componentes incluídos e excluídos) e mova rapidamente componentes de um conjunto para outro.
- Edite o componente simplificado resultante usando o mesmo fluxo de trabalho utilizado para criá-lo.
- Atualize o componente resultante quando a montagem de origem for alterada, incluindo modelos que não sejam do Inventor.
Para obter mais informações sobre Contorno simplificado, consulte Montagens de contorno simplificado e seus tópicos secundários
Os substitutos do Contorno simplificado também usam esse novo fluxo de trabalho.
Alterações relacionadas

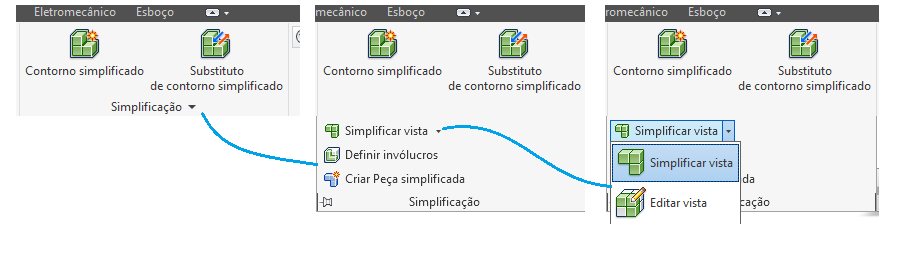

Nos documentos de montagem, a guia Simplificar foi descartada e os comandos foram movidos para o painel Simplificação. Anteriormente, o painel Simplificação era chamado de painel Simplificar.
As alterações de Contorno simplificado também se aplicam a Novo substituto do nível de detalhe que usa o processo de Contorno simplificado.
Fluxo de trabalho do Inventor para o Revit RFA
O Fluxo de trabalho do Inventor para o Revit RFA incorpora o novo fluxo de trabalho Contorno simplificado.
Para obter mais informações, consulte Fluxo de trabalho do Inventor para o Arquivo de família do Revit.
