Anteriormente, peças de chapas de metal com vários corpos eram necessárias para compartilhar uma única espessura. Agora, as regras permitem que você defina uma espessura exclusiva para cada corpo.
Suporte a várias regras e espessuras
- Face
- Flange de contorno
- Flange de elevação
- Curva de contorno
Na caixa de diálogo Criar, desmarque a caixa Seguir padrões e clique na lista suspensa para especificar regras e uma espessura de material exclusivas da lista predefinida. Quando você seleciona Seguir padrões, as regras e a espessura são determinadas pela norma ativa.
Quando você passa o mouse sobre um corpo sólido no navegador, uma dica de ferramenta exibe a regra ativa para o corpo.

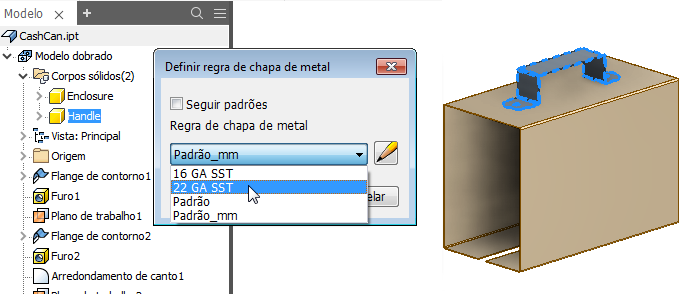

Clique com o botão direito do mouse em um corpo sólido no navegador e, no menu de contexto, selecione o novo comando Definir regra de chapa de metal para modificar as regras e a espessura do corpo.
Para obter mais informações, consulte Para alterar as regras padrão de peças de chapa de metal.
