Novas configurações de furo fornecem uma maneira robusta de criar furos bidirecionais
Agora você pode criar um tipo de furo simétrico que executa a extrusão em duas direções.
O botão Inverter extremidade foi substituído pelos botões Direção1 e Direção2. A distância Simétrica só está disponível para furos tipo Perfurado - Furo simples - Passante.
| Versões anteriores do Inventor | Inventor 2018 |
|
|
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para criar furos.
Melhorias de furos escareados

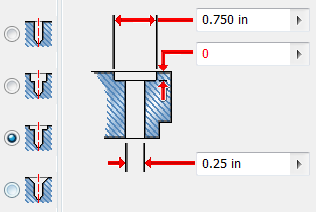

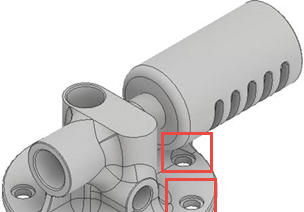

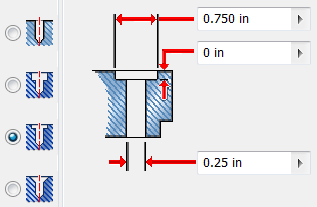

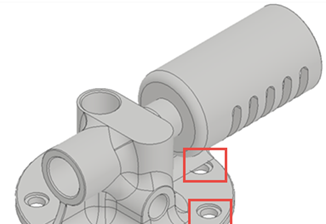

Agora, em um arquivo de peça, é possível especificar zero (0) como o valor de profundidade de rebaixamento em furos escareados. Como resultado, é possível inserir um furo escareado na face de terminação de um corpo.
| Versões anteriores do Inventor | Inventor 2018 |
|
|
Para obter mais informações, consulte Para criar furos.
Melhorias na criação de furos
Use a nova opção Estender início da caixa de diálogo Furo para estender a face inicial de um furo até o primeiro lugar onde não haja interseção com o corpo alvo.
O propósito de Estender início é remover um fragmento resultante da criação do furo. Se o resultado não for o resultado desejado, cancele a seleção de Estender início para desfazê-lo.
Estender início só está disponível no ambiente de peça.
| Versões anteriores do Inventor | Inventor 2018 com a opção Estender início selecionada |
|
|
Para obter mais informações, consulte Para criar furos.
