Exercício 2: Georreferenciar desenhos de origem

É possível consultar objetos a partir de um desenho para outro desenho da mesma área geográfica, mesmo se os desenhos usarem diferentes sistemas de coordenadas. Os objetos consultados são convertidos automaticamente para o sistema de coordenadas atribuído. Se um desenho não utilizar um sistema de coordenadas conhecido, alinhe os objetos ao mapa manualmente.

Neste exercício, você georreferencia objetos de desenho ao adicioná-los a um mapa com um sistema de coordenadas conhecido.

Na prática, é possível obter um mapa do município ou país local. Por exemplo, para um desenho de lotes de cidade, obtenha uma versão digital de um mapa do assessor da cidade. Certifique-se de que você conhece o sistema de coordenadas utilizado para criar o mapa. Chamamos essa mapa de “mapa de destino”. Neste exemplo, você se conectar a um armazenamento de dados SDF contendo informações de lote.

Utilize o comando Folha de borracha para alinhar os objetos de desenho com localizações conhecidas no mapa de destino.

Tutorial em vídeo

Se estiver conectado à Internet, reproduza o vídeo para ver como georreferenciar objetos de desenho. Existem três vídeos. As etapas para este procedimento estão listados abaixo do vídeo.

Para georreferenciar objetos de desenho

1. Crie um desenho e atribua um sistema de coordenadas.
   • Clique em NovoDesenho.
   • Selecione o modelo map2d.dwt e clique em Abrir.
   • Atribua um sistema de coordenadas. Clique na guia Configuração de mapa painel Sistema de coordenadas Atribuir.
   • Na caixa de diálogo Sistema de coordenadas - Atribuir, insira CA-I no campo Pesquisa e pressione Enter.
   • Clique na entrada CA-I na coluna Código e clique em Atribuir.
2. Conectar a um armazenamento de dados de lote da mesma área geográfica.

   Neste exemplo, conecte-se ao arquivo de amostra do tutorial PARCELS.SDF, que utiliza o sistema de coordenadas CA-I.

   • Clique em DadosConectar aos dados.
   • Em Conexões de dados por provedor, selecione Adicionar conexão SDF.
   • Clique no ícone de arquivo junto ao Arquivo de origem.
   • Navegue para a pasta onde você copiou os arquivos de amostra e selecione PARCELS.SDF. Clique em Abrir.
   • Clique em Conectar para adicionar o arquivo de dados de lote como uma origem de dados.
   • Clique em Adicionar no mapa.
   • Feche a janela Conectar dados.
3. Abra o desenho que contém os objetos de desenho.

   Neste exemplo, abra o desenho de amostra do tutorial subdivision_block.dwg, que não tem um sistema de coordenadas.

4. No desenhosubdivision_block.dwg, selecione e copie os objetos que deseja alinhar.

   Os objetos em subdivision_block.dwg são definidas como um bloco.

   • Clique em qualquer lugar no perímetro do bloco para selecionar todos os objetos.
   • Clique na guia Iníciopainel Área de transferênciamenu suspenso CopiarCopiar recorte Pesquisa
5. No mapa de destino, cole objetos na área em branco no centro do desenho.
   • Alternar a janela atual para o desenho de lotes criado.
   • Amplie a área vazia no centro do desenho.
   • Na área vazia, clique com o botão direito do mouse e selecione Área de transferência Colar.
   • Clique em um ponto de inserção para o bloco.

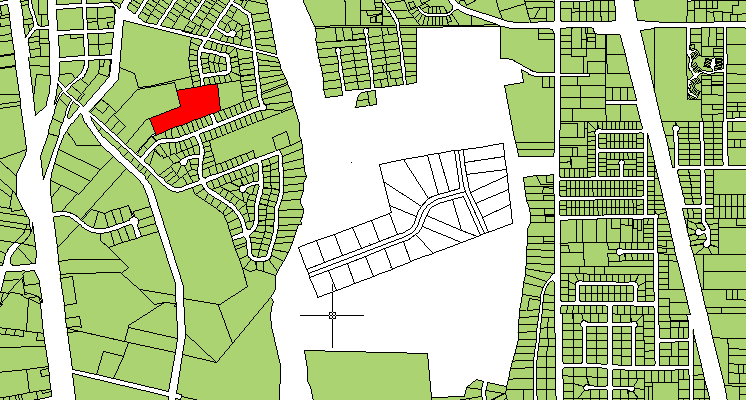

     Cole o bloco de subdivisão no espaço vazio. Localize o lote para o qual a subdivisão se alinha. Nesta ilustração, o lote está vermelho (mas não é vermelho no arquivo de amostra).

6. Localize os pontos que o mapa de destino e os objetos de desenho têm em comum.

   Por exemplo, se o desenho representar novos lotes, localize o desenvolvimento que contém estes lotes. Localize ao menos dois pontos comuns.

   No desenho de lotes criado, o lote que deseja está à esquerda da área vazia. Na ilustração acima, ele está vermelho.

7. Utilize o comando Ajustar para alinhar os objetos de desenho com os objetos conhecidos no mapa.
   • Aproxime o zoom o máximo possível, enquanto continuar exibindo a área de destino e o desenho de subdivisão.
   • Clique na guia Ferramentaspainel Editar mapaFolha de borracha Pesquisa
   • Quando solicitado na linha de comando para o Ponto base 1, clique no primeiro ponto comum em seu bloco de objeto de desenho.
   • Quando solicitado na linha de comando pelo Ponto de referência 1, clique no ponto correspondente no mapa de destino.
   • Para este tutorial, especifique quatro pontos de referência. Quando terminar, pressione Enter.

     A ordem na qual selecionar os pontos e espalhar os pontos afeta os resultados. Para as figuras curvadas complexas, mais vértices resultam em um alinhamento mais preciso.

   • Selecione o objeto para alinhar com a área de referência.
     • Clique em Selecionar no prompt de saída dinâmico, ou insira s para selecionar os objetos para usar folha de borracha.
     • Clique no bloco de subdivisão para selecioná-lo.
     • Pressione Enter para completar o processo.

Nota: Se a subdivisão foi criada como um conjunto de polilinhas fechadas, é possível adicioná-las a camada de Lotes como novos recursos ao clicar com o botão direito do mouse na camada de Lotes no Gerenciador de exibição e clicar em Novo recurso a partir de geometria. É possível, em seguida, selecionar as polilinhas que representam os novos lotes. Neste exemplo, no entanto, a subdivisão é um bloco. Explodi-lo iria produzir linhas individuais. Já que as lotes devem ser polígonos (ou polilinhas fechadas), não será possível adicionar os lotes de subdivisão à camada de lote.

Onde você está agora

Você criou um codinome da unidade para desenhos armazenados em uma unidade compartilhada. Você georreferenciou objetos de desenho, usando o comando Folha de borracha para alinhar com localizações conhecidas.

Para prosseguir neste tutorial, vá à Lição 2: Limpar seus desenhos.
