Определение импостов витража с использованием профиля

Данная процедура предназначена для того, чтобы создать определение импоста на основе профиля. Если не желательно, чтобы кромка импоста была прямолинейной, то с помощью профиля можно создать форму кромки, включающую в себя дуги, зубцы и элементы любой другой формы.

Прим.: Точка вставки профиля привязана к центру тяжести импоста.

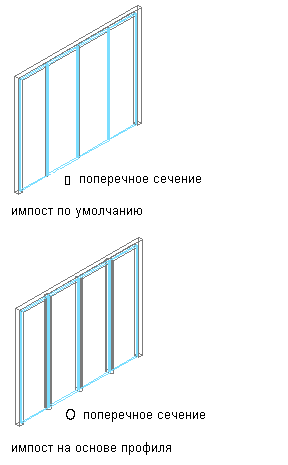

Выравнивание заполнения по отношению к стандартным импостам и импостам, построенным на основе профиля

  1. Создайте профиль импоста.
  2. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей.
  3. Разверните "Архитектурные объекты" и "Стили витража".
  4. Выберите стиль витража.
  5. Раскройте вкладку "Правила проектирования".
  6. В левой панели окна в опции "Определение элементов" выберите "Импосты".
  7. Нажмите на "Новый импост",
  8. Введите описательное имя импоста.
  9. Укажите длину и ширину импоста.

    Эти размеры используются для расчета центральной точки импоста, по которой выравнивается профиль, а также для того, чтобы обозначить границы соседнего заполнения.

  10. Выберите "Использование профиля".
    Прим.: Опции темы "Профиль" доступны только при наличии профилей в текущем чертеже.
  11. Выберите профиль из списка.

    По умолчанию ширина и глубина вставляемого профиля соответствует ширине и глубине профиля, заданных при его создании.

  12. Чтобы подогнать размер профиля так, чтобы он вписался в габариты импоста по ширине или по глубине, выберите "Автоматическую подстройку ширины профиля" или "Автоматическую подстройку глубины профиля".
  13. Чтобы зеркально отобразить профиль, выберите X и Y для "Зеркального отображения в".
  14. Чтобы повернуть профиль укажите угол для "Поворота".
  15. Укажите любые требуемые смещения.
  16. Нажмите кнопку ОК.
  17. После того, как определение импоста создано, его можно присвоить любому импосту в витражу.
