Удаление импостов из сетки витража

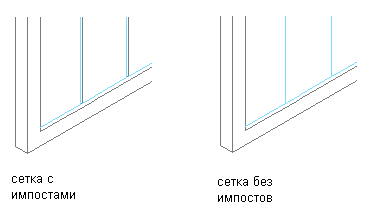

Данная процедура предназначена для того, чтобы удалить импост из витража. Разрешается создавать определение импоста с нулевыми значениями его ширины и глубины. В этом случае соседние заполнения расширяются и заполняют пространство, занимаемое импостом. Особенно эффективен этот способ при создании торцевых остеклений.

  1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
  2. Разверните "Архитектурные объекты" и "Стили витража".
  3. Выберите стиль витража.
  4. Раскройте вкладку "Правила проектирования".
  5. В левой секции окна выберите сетку, из которой хотите удалить импост.
  6. Создайте новое назначение для импоста и введите 0 (ноль) в качестве ширины и глубины.
  7. В списке "Назначения для импостов" выберите определение импоста, созданное для любых граней ячеек любого назначения для импоста, где необходимо удалить импосты.
  8. Нажмите кнопку ОК.
