МАСКИРОВКА (команда)

Создание маскирующего объекта и управление отображением рамок маскировки на чертеже.

найти

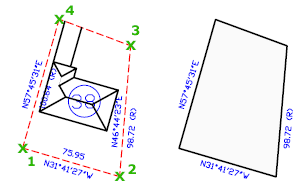

Создание многоугольных объектов цвета фона, которыми можно закрывать объекты чертежа. Область маскировки ограничивается контуром, видимость которого можно включать или отключать. Кроме того, можно выбрать отображение рамки на экране и скрыть ее для печати.

Отображаются следующие запросы.

Первая точка

Определение многоугольного контура маскирующего объекта посредством задания набора точек.

Контуры

Отображение или скрытие контуров всех маскирующих объектов.

Доступные режимы контура:

• ВКЛ: рамки отображаются и выводятся на печать
• ОТКЛ: рамки не отображаются и не выводятся на печать
• Отображать, но не печатать: рамки отображаются, но не выводятся на печать

Полилиния

Преобразование существующей полилинии в многоугольный контур маскирующего объекта.

Стереть полилинию

Чтобы стереть полилинию, которая использовалась для создания маскирующего объекта, введите д. Чтобы сохранить полилинию на чертеже, введите н.
