Работа со стилизацией облака точек по цвету и цветовыми схемами

Справка по выбору цвета для стилизации облака точек и назначению цветовых схем.

Выбор стилизации цвета

Выберите вкладку "Облако точек" панель "Визуализация" всплывающее меню стилизации цвета, чтобы выбрать один из следующих вариантов стилизации.

найти

• Цвета съемки.Этот параметр позволяет отображать точки с реальными цветами, изначально полученными сканером в процессе сканирования.
• Цвет объекта.Данный стиль присваивает значение свойства "Цвет" объекта облака точек всем точкам в данном облаке.
• Нормаль. Данный параметр стилизации присваивает точкам цвета в соответствии с направлением нормалей точек.
• Интенсивность. Данный параметр стилизации присваивает точкам цвета в соответствии со значением возвратной интенсивности лазерного импульса для этих точек.
• Отметка. Данный параметр стилизации присваивает точкам цвета на основе значений координат по оси Z для этих точек.
• Классификация. Данный параметр присваивает каждой точке цвет на основе ее классификации.

Прим.: При использовании параметров "Интенсивность", "Отметка" и "Классификация" стилизация выполняется на основе цветовых схем, назначенных в диалоговом окне "Сопоставление цветов" (ОБЛАКОТОЧЕКЦВЕТЛЕГЕНД). Если требуемые данные в облаке точек отсутствуют, соответствующий параметр будет отмечен как неактивный в раскрывающемся списке стилизации.

Назначение цветовой схемы

Назначение цветов при стилизации по параметрам "Интенсивность", "Уровень" и "Классификация" выполняется на основе назначенной пользователем цветовой схемы. Каждому типу стилизации можно назначить отдельную цветовую схему.

Выберите вкладку "Облако точек" панель"Визуализация" всплывающее меню цветовой схемы, чтобы выбрать одну из следующих цветовых схем. По умолчанию используется схема "Спектр".

найти

Адаптация цветовой схемы

При стилизации по интенсивности и по отметке можно изменить цветовой диапазон и формулу градиента для параметра "Цветовая схема" и изменить минимальный и максимальный диапазон значений, к которому применяется формула градиента. Для стилизации по классификации можно назначать цвета отображения для каждой категории классификации.

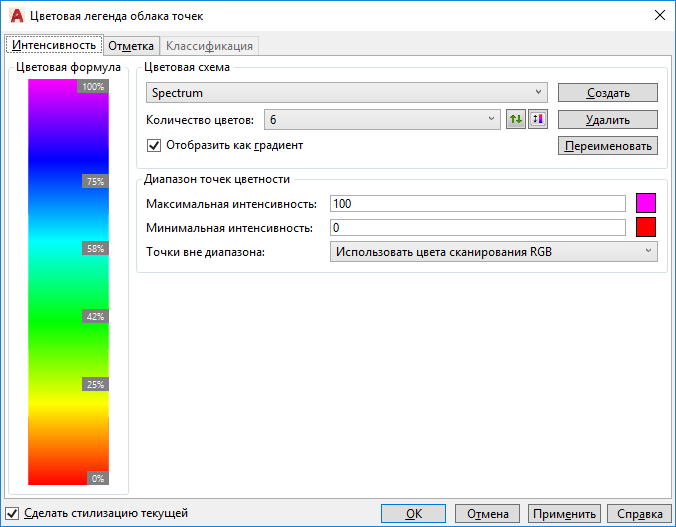

Адаптация цветовой схемы для стилизации по интенсивности и отметке

1. Выберите вкладку "Облако точек" панель "Визуализация" "Соответствие цветов". найти
2. В диалоговом окне "Соответствие цветов " выберите вкладку " Интенсивность " или "Отметка".

3. Если требуется, измените параметры цветовой схемы, отдельные цвета в формуле цвета и/или диапазон точек.

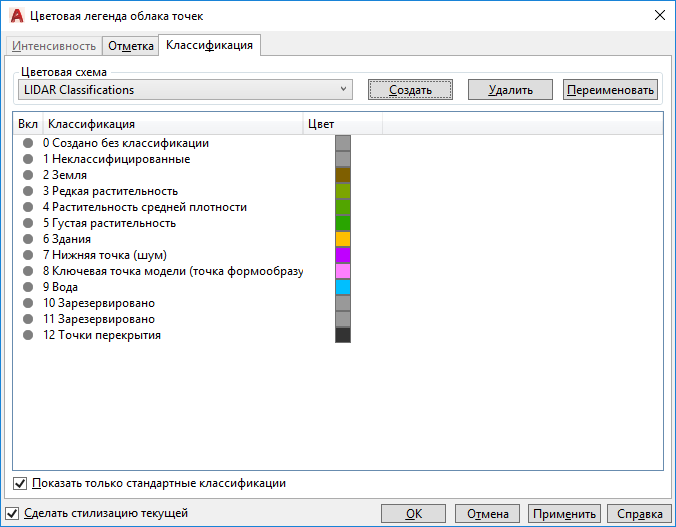

Адаптация цветовой схемы для стилизации по классификации

1. Выберите вкладку "Облако точек" панель "Визуализация" "Соответствие цветов". найти
2. В диалоговом окне "Соответствие цветов" выберите вкладку "Классификация".

3. Для управления отображением точек облака точек, соответствующих каждой классификации, щелкните значок включения/выключения, чтобы включить или выключить отображение.
4. Чтобы изменить цвет, назначенный для классификации, выберите соответствующий квадрат цвета и выберите новый цвет.
