Прожекторы

Распределение прожектора имитирует падение сфокусированного луча света, подобного свету от ручного электрического фонаря, следящего прожектора в театре или фары. Прожектор испускает направленный конус света. Имеется возможность управлять направлением света и размером конуса.

В режиме стандартного освещения прожектор можно вручную настроить на затухание по мере увеличения расстояния. Кроме того, интенсивность света прожектора всегда затухает в соответствии с углом, связанным с оптической осью прожектора. Затухание зависит от положения светового пятна и углов спада освещенности для данного прожектора. Прожекторы служат для выделения конкретных компонентов и участков модели.

Прим.: В продуктах на базе AutoCAD 2016 все стандартные источники света рассчитываются как фотометрические. Рекомендуется обновить все стандартные источники света, используемые в сцене, и сделать их фотометрическими.

Прожекторы в фотометрическом режиме

Для прожектора могут быть заданы свойства фотометрического распределения. Затухание фотометрического прожектора всегда выполняется в соответствии с квадратичной инверсией.

Если системной переменной LIGHTINGUNITS задано значение 1 (американская система единиц) или 2 (система СИ), для прожектора будут доступны дополнительные свойства. Следующие фотометрические свойства можно задать с помощью палитры свойств.

• Интенсивность лампы. Определяет собственную яркость источника света. Задается интенсивность, световой поток или освещенность для лампы.
• Итоговая интенсивность.Указывает фактическую яркость источника света. (Произведение интенсивности лампы на коэффициент интенсивности. Доступно только для чтения.)
• Цвет лампы. Задает собственный цвет источника света в температуре по Кельвину или по стандарту.
• Итоговый цвет. Указывает фактический цвет источника света. Результат определяется сочетанием цвета лампы и цвета фильтра. (Производное от цвета лампы и цвета фильтра.) Доступно только для чтения.)

Прим.: При использовании в чертеже фотометрических единиц свойство "Тип затухания" отключается. Фотометрические источники света имеют фиксированное затухание в соответствии с обратной квадратической зависимостью. Спад освещенности светового пятна в визуализированном изображении отличается от стандартного освещения, так как для его вычисления применяются другие математические формулы.

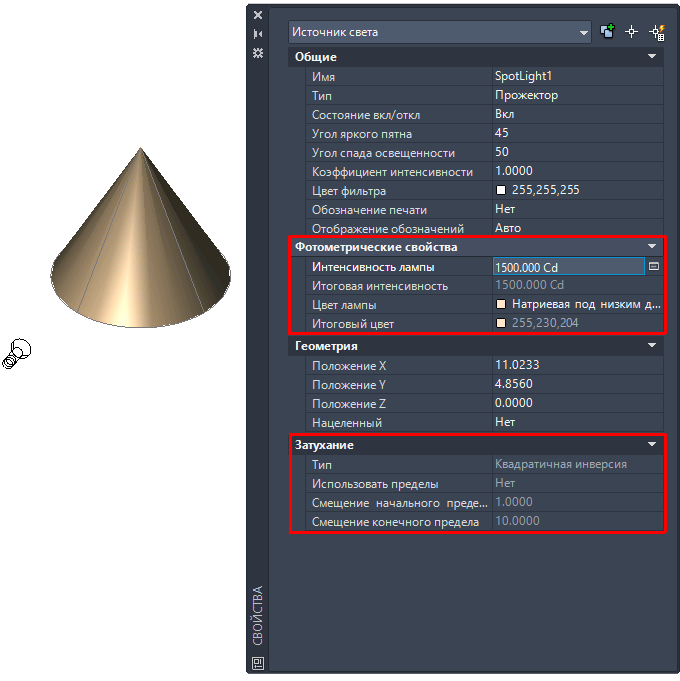

Ниже приведен пример фотометрического прожектора с фотометрическими свойствами, выделенными на палитре свойств.
