Проекты

Создание и открытие проектов, управление параметрами проекта.

Работа в AutoCAD Electrical toolset ведется на основе проектов. Проектом называется набор взаимосвязанных чертежей. Вся информация по проекту, включая входящие в него чертежи, сохраняется в файле проекта с расширением WDP.

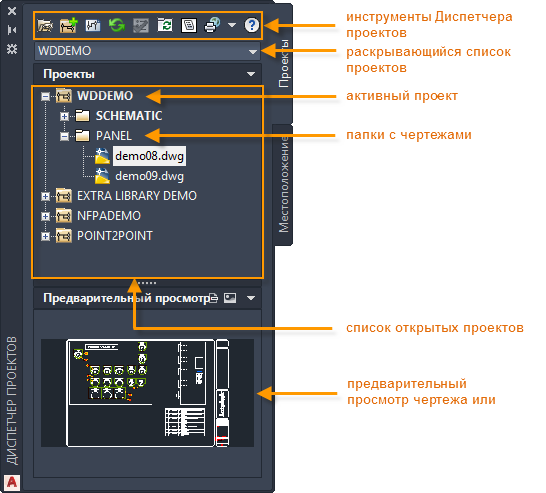

Диспетчер проектов представляет собой инструмент для работы с проектами и чертежами, входящими в проект. найти

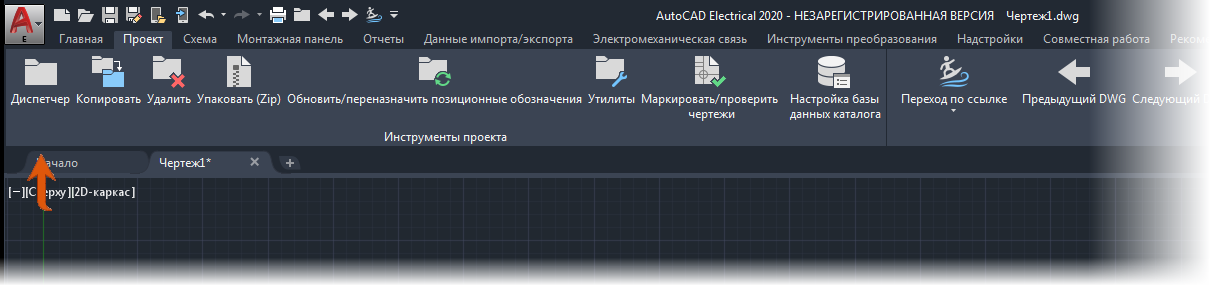

Прим.: При просмотре этого раздела в обозревателе справки AutoCAD Electrical toolset можно щелкнуть этот значок или ссылку поиска рядом с ним. Появляется стрелка, указывающая на команду на ленте.

Это палитра, благодаря которой диспетчер остается на экране даже во время использования других команд. Палитру можно закрепить, изменить ее размер, а также установить автоматическое скрытие с экрана.

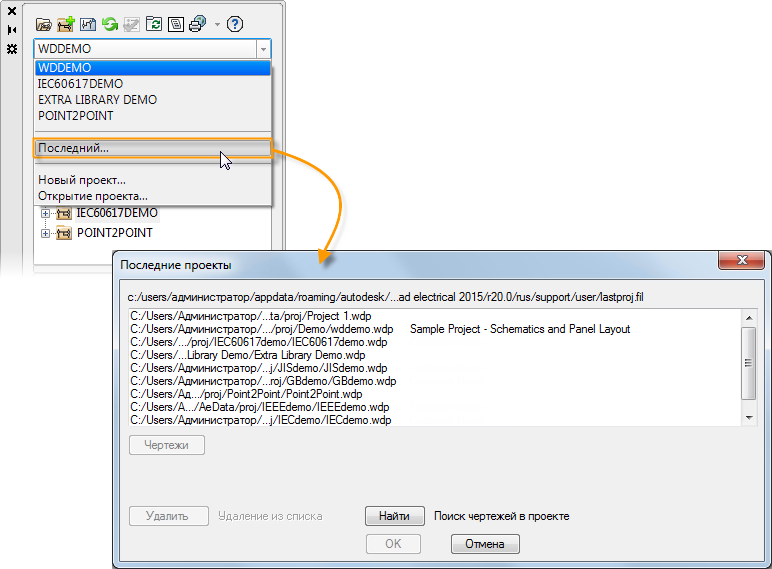

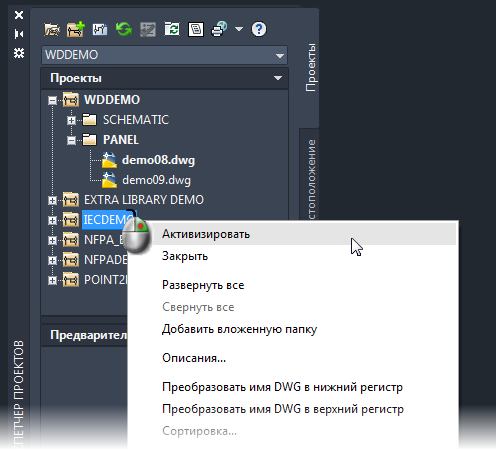

В Диспетчере проектов можно открыть любое количество проектов, однако активным может быть только один проект. С помощью функций в рамках проекта обрабатываются только чертежи из активного проекта.

Создание проекта

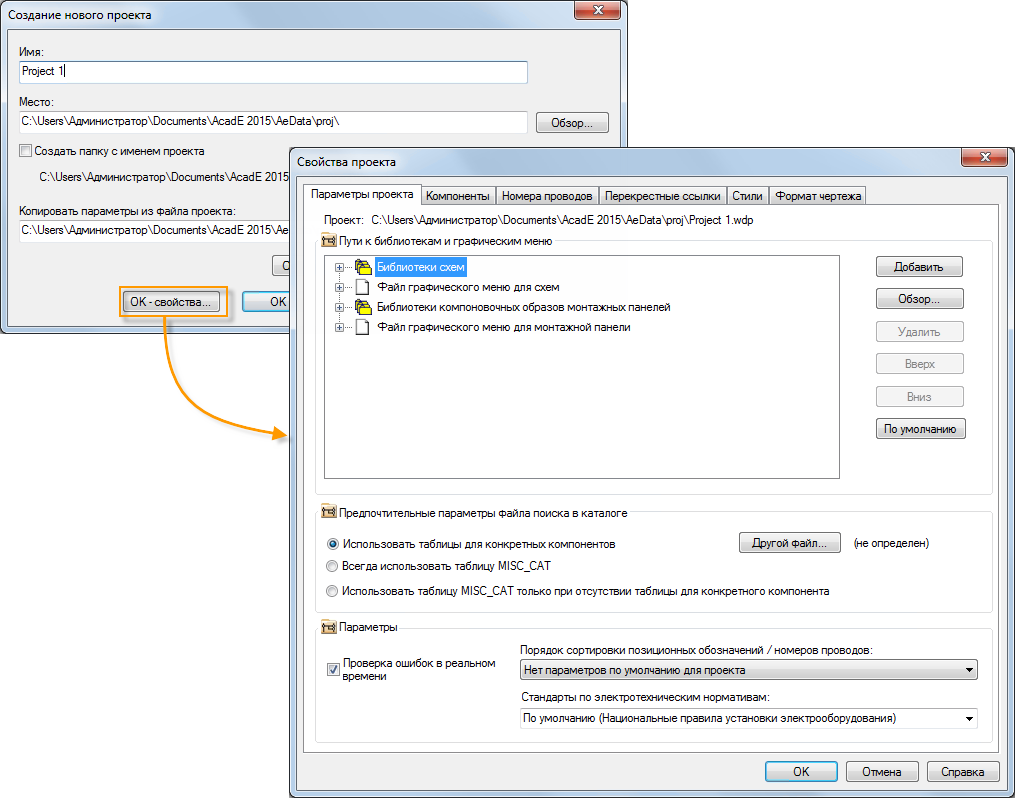

Файл проекта (WDP) создается в указанной папке, содержащей описания и параметры проекта. Новый проект становится активным. Теперь можно добавить чертежи в проект.

Свойства проекта

Свойства проекта (например, пути библиотек, формат чертежа и стиль ссылок) можно определить как при создании нового проекта, так и позже в любой момент времени.

Существует два типа свойств проекта.

Свойства, сохраняемые в файле проекта в качестве параметров чертежа по умолчанию. Эти свойства имеют соответствующие свойства чертежа, которые управляют функциями.
Свойства, сохраняемые в файле проекта в качестве параметров проекта. Они не включают соответствующие свойства чертежа, с их помощью выполняется управление функциями для всего проекта.
