Прикрепление обозначения базы к допуску формы и расположения (AutoCAD Mechanical Toolset)

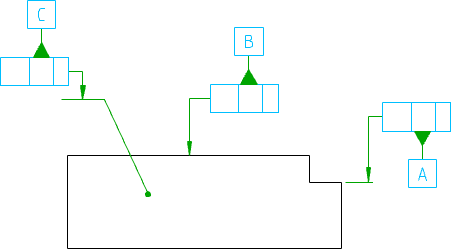

Процедура создания обозначения базы, прикрепленного к обозначению допуска формы и расположения.

1. Выберите вкладку "Аннотации"панель "Обозначение"Обозначение базы. найти
2. В области чертежа выберите допуск формы и расположения, к которому необходимо прикрепить обозначение.
3. Укажите начальную точку выноски на допуске формы и расположения.
4. В диалоговом окне "Обозначение базы" введите идентифицирующие буквы.
5. Нажмите "OK".
