Обозначения идентификатора базы (AutoCAD Mechanical Toolset)

Обозначение базы определяет элемент базы отсчета для обозначения допуска формы и расположения.

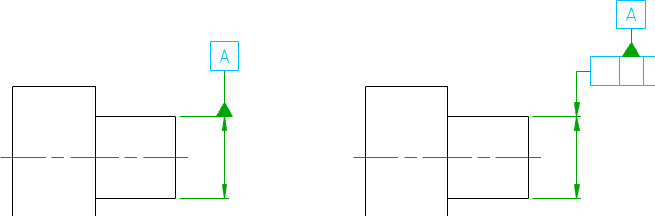

Кроме того, для обозначения базы (1 на рисунке) программа AutoCAD Mechanical toolset поддерживает размеры баз (2) и упрощенные размеры резьбы (3 на рисунке) для стандартов, которые допускают это. размер базы обычно содержит ряд данных, разделенных запятыми (","). Замечания по размерам резьбы обычно размещаются в обозначениях, прикрепленных к резьбам или зубчатым колесам. Они определяют, какой диаметр используется в качестве базы. Например, на приведенном выше рисунке в примечании по резьбе указывается, что расчетный диаметр является базой.

Прим.: Не все стандарты позволяют использовать упрощенные размеры резьбы и базы. Более подробная информация приведена в таблице в разделе "Поддерживаемые стандарты оформления".

Ортогональные выноски

При прикреплении выноски обозначения к объекту в AutoCAD Mechanical toolset первый сегмент выноски занимает перпендикулярное положение по отношению к прикрепленному объекту. Последующий сегмент может быть горизонтальным или вертикальным.

Поверхностные выносные линии

Если переместить начальную точку выноски за конечную точку отрезка или дуги, AutoCAD Mechanical toolset автоматически строит выносные линии. Принятые по умолчанию значения удлинения и смещения от конечной точки выноски определяются, соответственно, системными переменными DIMEXE и DIMEXO. Для сплайнов выносные линии в AutoCAD Mechanical toolset не создаются.

Поверхностное указание выносок

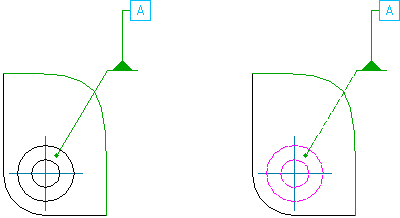

В AutoCAD Mechanical toolset предусмотрены параметры командной строки для создания выноски указателя поверхности. Это позволяет использовать обозначение выноски в точке на поверхности, а не на кромке. С помощью выноски обозначения поверхности можно указать базу на виде сверху, а не виде сбоку. Если база находится на дальней стороне компонента, можно задать параметры таким образом, что стиль поверхностных идентификационных линий изменяется на пунктирный.

Прим.: Не все стандарты позволяют использовать поверхностные выноски. Более подробная информация приведена в таблице в разделе "Поддерживаемые стандарты оформления".

Присоединение к аннотациям

В AutoCAD Mechanical toolset можно прикреплять обозначения базы к аннотациям и выравнивать их относительно друг друга, как показано на рисунке выше.

Несмотря на то что данная функция не поддерживается напрямую, можно прикрепить обозначение базы к размеру, как показано на рисунке выше. При размещении начальной точки обозначения на размере стрелки размера и выноски перекрываются. Если для стрелки размера выбрать значение "нет", изображение на экране будет таким же, как на рисунке.

Прим.: При изменении расстояния между размерной линией и объектом присоединения автоматического выравнивания обозначения по этой размерной линии не происходит.

Поддерживаются стандарты оформления

Стандарт/редакция Ортогональные выноски. Поверхностные выносные линии Поверхностные идентификационные линии База отсчета Базовые размеры резьбы
ANSI ASME Y14.5 M -1994 Да Да
AASME Y14.5M — 1982 Да Да
BSI EN ISO 1101:2013, BSI EN ISO 5459:2011 Да Да
BS 308 Часть 3 — 1990 Да Да
CSN EN ISO 1101:2013 Да Да
CSN 01 3138 — 1994 Да Да
DIN ISO 1101:2008 DIN EN ISO 5459:2011 Да Да Да Да Да
DIN ISO 1101:2008 DIN EN ISO 5459:2008 Да Да Да Да Да
DIN ISO 1101:1983 DIN EN ISO 5459:1982 Да Да
GB/T 1182 — 2008 Да Да Да
GB/T 1182 — 1996 Да Да Да   Да
ГОСТ 2.308-79 Да Да
ISO 1101:2012(E) ISO 5459:1981 Да Да Да Да Да
ISO 1101:2004 ISO 5459:1981 Да Да Да Да Да
ISO 1101:1983 ISO 5459:1981 Да Да
JIS B 0021 (1998) Да Да Да
JIS B 0021:1984 JIS B 0022:1984 Да Да     Да
