Добавление сечений

В этом разделе вы узнаете, как добавлять сечения в список сечений, доступных в проекте.

1. Продолжите работу в текущем проекте или откройте проект Frame_3D_Preferences.rtd.

   Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.

2. Выберите (Геометрия Свойства Сечения).

   Откроется диалоговое окно "Сечения".

3. Проверьте наличие в списке следующих сечений: W 12x96, HP 10x42, HP 12x63 и LP 2x2x0,1875.
4. Если сечения, указанные выше, недоступны в списке, нажмите (Новое сечение).

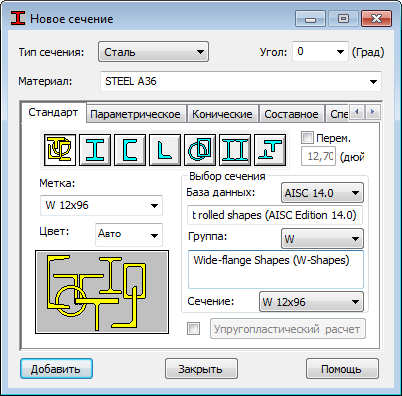

5. Для добавления сечения W 12X96 задайте следующие параметры:
   • Тип сечения: Сталь.
   • База данных: AISC 14.0.
   • Семейство: W.
   • Сечение: W 12x96.

6. Нажмите Добавить.
7. Повторите эти действия для следующих сечений: HP 10x42, HP 12x63, and LP 2x2x0,1875.
   Прим.: Для всех сечений используйте базу данных AISC14.0 и Сталь в качестве типа сечения.

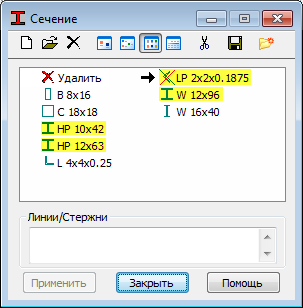

8. Закройте диалоговое окно Новое сечение. Дополнительные сечения будут отображены в списке, как показано на рисунке ниже:

9. Закройте диалоговое окно Сечения.
