Разделение систем

Используйте команду "Разделить систему" для разделения системы воздуховодов или трубопроводов, состоящей из нескольких систем, на отдельные системы. Разделение систем может повысить производительность.

Видеоролик «Разделение инженерных систем здания»

Команда "Разделить систему" доступна только при наличии в выбранной системе нескольких физических сетей.

Разделение системы

1. Выберите в модели систему воздуховодов или трубопроводов.
2. Выберите вкладку "Изменить | Система воздуховодов" или "Изменить | Система трубопроводов" панель "Инструменты для систем" "Разделить систему".
Совет: Также для разделения выбранной системы можно щелкнуть ее правой кнопкой мыши и выбрать команду "Разделить систему".

Revit отображает сообщение, в котором указывается число систем, создаваемых на основе выбранной системы.

3. Нажмите "ОК".

В строке состояния отображается ход выполнения.

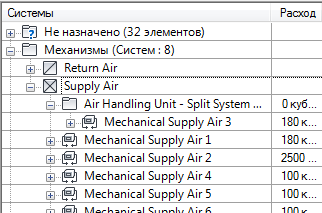

Имя, назначенное разделенной системе, состоит из имени исходной системы, к которому добавляется номер.



Для отмены выбора команды "Разделить систему" нажмите клавишу ESC или кнопку "Отмена" в строке состояния.
