При выборе подвески из базы данных производителя можно использовать элементы управления в области рисования для изменения положения несущего элемента подвески.
- Элементы управления несущего элемента подвески. Корректировка несущей детали подвески для воздуховода прямоугольного сечения.
-
Перетащите элемент управления на конце несущей детали, чтобы настроить длину несущей детали от стержня. Во время перетаскивания элемента управления нажмите клавишу SHIFT, чтобы ограничить направление перемещения.
-
Перетащите элемент управления на конце подвески, чтобы настроить ее длину и положение. Во время перетаскивания элемента управления нажмите клавишу SHIFT, чтобы отдельно настроить положение подвески.
Например, если подвеска воздуховода задевает расположенный выше воздуховод, используйте треугольный элемент управления, чтобы увеличить длину подвески. Используйте круглый элемент управления для корректировки положения подвески, чтобы она соединилась с конструкцией.
-
-

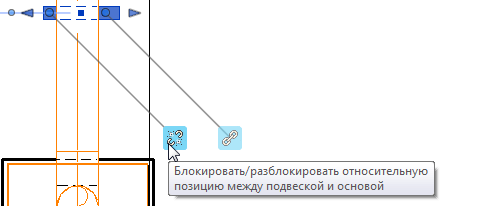

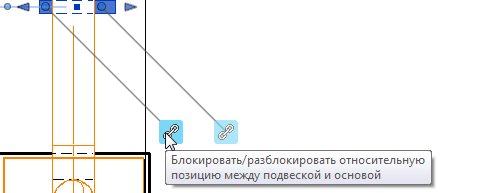

Блокировать/разблокировать относительное положение подвески.Блокировка и разблокировка относительного положения между подвеской и основой. Элемент управления «Блокировать/Разблокировать» появляется при изменении положения подвески. По умолчанию подвеска сохраняет свое положение относительно воздуховода (заблокирована) таким образом, что при перемещении воздуховода, подвеска перемещается вместе с ней.
В случае разблокировки воздуховод перемещается независимо от положения подвески, которая сохраняет свое текущее положение в конструкции.
Прим.: Эти ручки и элементы управления недоступны для подвесок, размещенных на фитингах.
