Без труда управляйте зависимостями арматурных стержней, выбирайте ручки стержней и точки зависимостей, а также перемещайтесь между доступными параметрами редактирования для внесения необходимых изменений.
Видеоролик «Размещение арматурного стержня с измененными зависимостями»
- Выберите элемент арматуры в модели.
- Выберите вкладку "Изменить | Несущая арматура"
панель "Основа"
("Редактировать зависимости").
- Выберите ручку стержня, затем задайте точку зависимости и настройте геометрию стержня и его поведение.

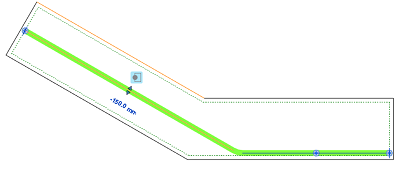

В этом примере сегмент экземпляра арматурного стержня выделяется зеленым цветом. Ссылка, которой ограничен сегмент арматурного стержня, выделяется оранжевым цветом. В данном случае она является ссылкой на грань основы.

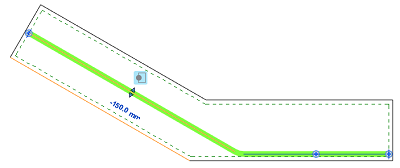

- Щелкните новую вспомогательную линию, чтобы назначить новую зависимость. Размер определяет расстояние между арматурным стержнем и зависимостью.
Сведения о доступных параметрах редактирования зависимостей см. в разделе об управлении смещением зависимостей стержней и параметрах.
- Выберите размер, введите требуемое расстояние и нажмите клавишу ENTER, чтобы применить его.

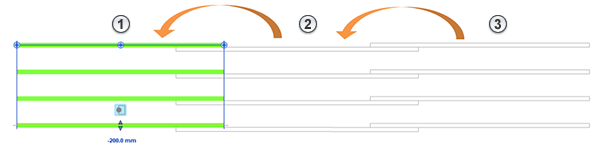

На следующем изображении показан размер зависимости конца стержня, скорректированный до 100 мм от поверхности основы.
-
Выберите вкладку «Изменить | Несущий арматурный стержень»
панель «Несколько»
(«Готово»), чтобы применить изменения зависимости и выйти из редактора.
Допустимые точки зависимости

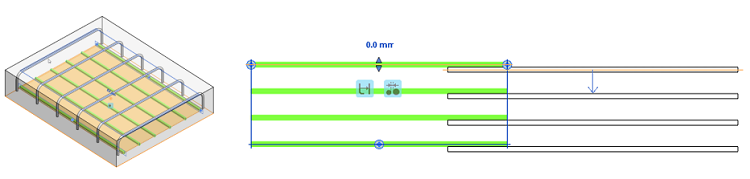

Каждая ручка стержня определяется плоскостью, которая управляет зависимостью. Чтобы увидеть представление этой плоскости, откройте 3D-вид и отредактируйте зависимости стержней.

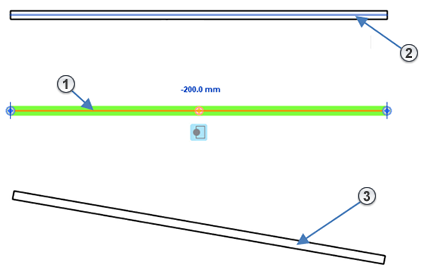

- Выбранная ручка арматурного стержня.
- Допустимая точка зависимости арматурного стержня (сегмент параллелен выбранной ручке).
- Недопустимая точка зависимости арматурного стержня (сегмент не параллелен выбранной ручке). Она не выделяется при наведении указателя мыши.
