Сопоставление семейств Revit MEP с элементами базы данных производителя MEP

Элемент базы данных производителя Revit MEP можно сопоставить с определенным элементом, созданным в продукте Autodesk Fabrication.

Сопоставление элементов представляет собой процесс создания связи между элементом базы данных производителя MEP, определенным в Revit в качестве семейства Revit, и похожим или соответствующим элементом, созданным в одном из продуктов семейства Autodesk Fabrication (CADmep, ESTmep и CAMduct). Элемент базы данных производителя Revit MEP основывается на имени или типе семейства Revit (файл .rfa), в то время как одинаковые или похожие элементы создаются в продукте Autodesk Fabrication на основе файла .itm и кода кнопки, который определяет элемент при использовании Design Line.

Формат .itm создается, как правило, на основе содержимого в продуктах семейства Autodesk Fabrication (CADmep, ESTmep и CAMduct) и определяет элемент базы данных производителя.

Например, если имеются семейства клапанов без соединителей базы данных производителя, можно сопоставить их с элементом MEP Fabrication .ITM, чтобы обеспечить подробные сочленения и точную длину труб.

Чтобы сопоставить элемент базы данных производителя Revit MEP с соответствующим элементом (.itm) в продукте Autodesk Fabrication, выполните следующие действия:

1. В Revit определите имена семейств для элементов, которые требуется сопоставить, а также тип (размер) этих элементов.

   В данном примере используется дроссельная заслонка с именем семейства Revit «Дроссельная заслонка — 50-300 мм», и тип «150 мм», как показано ниже в списке «Выбор типа».


2. В продукте Autodesk Fabrication определите код кнопки для требуемой соответствующей детали. На палитре «Служба» щелкните правой кнопкой мыши элемент и выберите «Свойства кнопки».

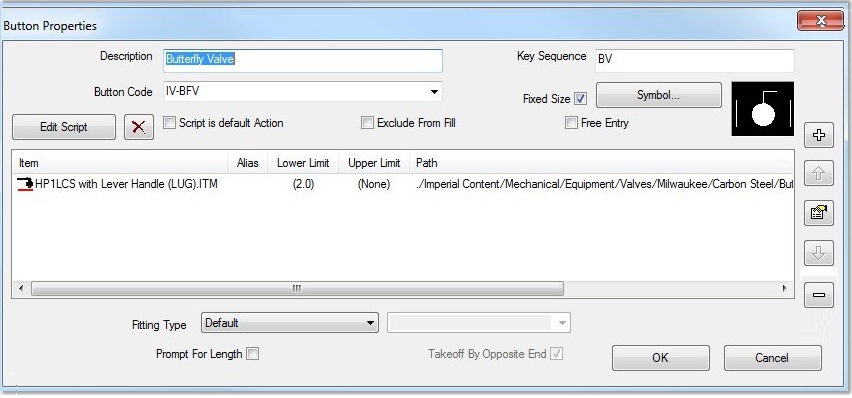

   Откроется диалоговое окно «Свойства кнопки». В следующем примере код кнопки для дроссельной заслонки — IV-BFV.



   После этого создайте в продукте Autodesk Fabrication сопоставление кнопок. В следующих шагах описано, как это сделать.

3. В продукте Autodesk Fabrication используйте следующие шаги, чтобы создать сопоставление кнопок для элемента:
   1. Откройте задание, конфигурация которого содержит один или несколько элементов, с которыми требуется сопоставить данный элемент.
   2. Выберите требуемую службу, затем щелкните «Редактировать базу данных службы».
   3. В диалоговом окне «Настройка служб» выберите требуемую службу в раскрывающемся списке.
   4. Перейдите на вкладку «Сопоставление кнопок».
   5. При необходимости можно создать строку заголовка в таблице «Сопоставление кнопок», чтобы организовать записи сопоставления в Revit:
      1. Нажмите кнопку «Создать запись».
      2. В диалоговом окне «Определение сопоставления кнопок» в поле «Код кнопки» введите текст, который будет использоваться в качестве заголовка. Например, можно ввести «-------Сопоставления Revit-------».

         Для ввода необходимого количества текста может потребоваться изменить размер этого диалогового окна.

      3. Оставьте пустым поле «Можно выполнить с помощью чередований» и нажмите кнопку «OK».
      4. На вкладке «Сопоставление кнопок» снимите флажок рядом с этой записью, чтобы она не использовалась в качестве кода кнопки.
   6. Затем снова нажмите кнопку «Создать запись».

      Откроется диалоговое окно «Определение сопоставления кнопок».

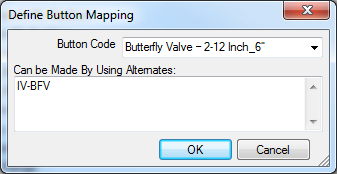

   7. В поле «Код кнопки» введите имя семейства Revit и тип элемента Revit, для которого требуется создать сопоставление, и используйте символ подчеркивания между именем семейства и именем типа, как показано ниже.


      В данном примере используется имя семейства Revit Дроссельная заслонка — 50-300 мм и тип 150 мм.

      Прим.: Убедитесь в том, что между именем и типом семейства Revit используется символ подчеркивания в качестве разделителя. Кроме того, может потребоваться изменить размер диалогового окна «Определение сопоставления кнопок» для ввода длинных строк текста.
   8. В поле «Можно выполнить с помощью чередований» введите код кнопки Fabrication для соответствующего элемента в продуктах Autodesk Fabrication.

      Как указано в описанном выше шаге 2, код кнопки для этой дроссельной заслонки может иметь следующий вид: IV-BFV.

   9. Нажмите кнопку «ОК» в диалоговом окне «Определение сопоставления кнопок».

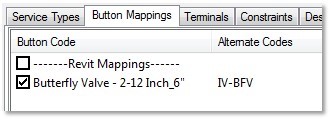

      После этого записи на вкладке «Сопоставление кнопок» должны выглядеть следующим образом:


   10. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Настройка служб».
4. В Revit, в браузере элементов базы данных производителя нажмите кнопку «Параметры», чтобы открыть диалоговое окно «Параметры базы данных производителя».
5. Нажмите кнопку «Перезагрузить конфигурацию», чтобы загрузить обновленную версию пакета, который содержит новое сопоставление кнопок, и нажмите кнопку «ОК».

Также обратите внимание, что при использовании Revit иногда требуется преобразовать проектную модель, содержащую элементы Revit, в модель производителя с уровнем детализации 400 для элементов базы данных производителя. Дополнительные сведения см. в разделе Преобразование типовых элементов в элементы базы данных производителя.
