Кабельная сеть

При выборе в левой панели диалогового окна "Настройки электротехнических систем" категории "Кабельная сеть" в правой панели окна появляется таблица проводов.

Параметры в таблице проводов определяют, как Revit рассчитывает размеры проводов и как провода изображаются на планах электрических систем в проекте.

• Окружающая температура: температура окружающей среды, в которой будет использоваться кабельная сеть.

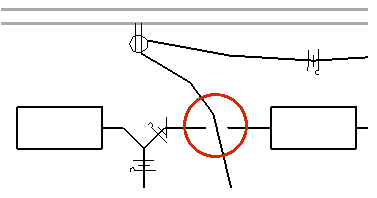

• Зазор на пересечении линий кабельной сети: ширина разрыва, с помощью которого изображаются места пересечений несоединенных проводов (см. рисунок).

• Марки проводов: выбор стиля засечек для проводов под напряжением, заземляющих проводников и нулевых проводов.

  В Revit предусмотрено четыре стиля засечек (см. рисунок):

  Короткая засечка
  Засечка-кружок
  Засечка-крючок
  Длинная засечка

  Загрузка семейства засечек

  1. Выберите вкладку "Вставка"панель "Загрузка из библиотеки"("Загрузить семейство").
  2. В диалоговом окне открытия файла выберите "Аннотации""Электрооборудование""Засечки".
  3. Выберите один или несколько файлов семейств засечек и нажмите "Открыть".

  Каждому проводнику можно назначить свой стиль.

  Щелкните столбец "Значение", щелкните и выберите стиль засечек.

  С помощью редактора семейств можно скорректировать существующие засечки или создать дополнительные засечки.

• Наклонная линия через засечки: указание того, следует ли изображать засечки для заземляющего проводника в виде диагональной линии, пересекающей засечки других проводников, как показано на рисунке.


  Щелкните столбец "Значение", щелкните и выберите "Да", чтобы использовать этот вариант засечек. Если выбрать "Нет", будет отображаться засечка, выбранная для заземляющего проводника.

• Показать засечки: позволяет указать, всегда ли скрывать засечки, всегда ли отображать засечки, или отображать их только для участков ввода.
• Макс. падение напряжения для определения диаметра провода ответвления цепи: задание процентного отношения для максимального падения напряжения, допустимого для участков цепей.
• Макс. падение напряжения для определения диаметра провода цепи линии передачи: задание процентного отношения для максимального падения напряжения, допустимого для питающих цепей.
• Стрелка для ввода нескольких цепей: указание того, следует ли отображать одну стрелку или несколько стрелок на всех проводах цепи либо только на конечном проводе.
• Стиль стрелки ввода: задание стиля стрелки ввода, включая угол и размер стрелки.
