使用“压力管网纵断面布局”功能区可以处理纵断面图中的压力管网。

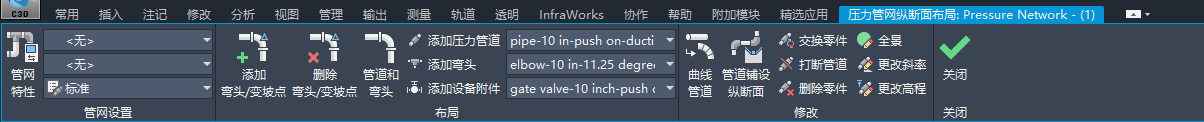

若要访问“压力管网纵断面布局”功能区，请选择图形中的压力管网。 “压力管网”上下文选项卡在功能区上显示。在“修改”面板上，单击“编辑网络”
“纵断面布局工具”
查找。
以下命令位于“管网设定”面板上：
- 网络特性：编辑压力管网的特性。
- 参考曲面：指定参考曲面，用于建立压力管网高程。
- 参考路线：指定参考路线或管道铺设，它提供压力管网的桩号和偏移信息。
- 压力管网零件列表：指定压力管网零件列表，其中包含可在布局过程中使用的零件。
以下命令位于“布局”面板上：
- 添加和删除弯头/变坡点：通过修改纵断面图中交点处的垂直弯头来调整管道铺设。
- 管道和弯头（仅限基于零件的压力管网）：在纵断面图中创建管段，并在基于零件的压力管网中的方向更改处插入垂直弯头。
- 添加压力管道（仅限基于零件的压力管网）：在基于零件的压力管网的纵断面图中，将压力管网或一系列连接的管道添加到压力管网。
- 添加弯头（仅限基于零件的压力管网）：在基于零件的压力管网的纵断面图中，向压力管网添加垂直弯头。
注： 无法将默认目录中提供的其他类型的管件添加到纵断面图。
- 添加设备附件：在纵断面图中将设备附件添加到压力管网。
以下命令位于“修改”面板上：
- 曲线管道：在纵断面图中将直压力管段转换为曲线段。
- 管道铺设纵断面：为图形中的管道铺设添加纵断面图。
- 打断管道：在选定点上将压力管道打断为两个压力管道。这两个压力管道连接在一起，并与原始压力管道包含在同一网络中。
- 删除零件：从压力管网删除选定的压力管网零件。 使用“删除零件”命令将从图形中删除网络零件（使用此选项将同时从纵断面图和平面图中删除零件）。在纵断面图中使用 AutoCAD“删除”命令删除零件只是将对象从纵断面图中删除。
- 全景：打开压力管网全景，这可用于查看和编辑压力管网特性。
- 更改坡度（仅限基于零件的压力管网）：修改基于零件的压力管网中多个连接零件的坡度。您可以在基于路径的压力管网纵断面图中手动调整管道铺设。
- 更改高程：通过在纵断面图中移动多个选定的基于零件的压力管网零件，修改它们的高程。使用管道铺设纵断面设置对话框可调整基于路径的管道铺设的深度。
