查看结果

在此步骤中，您将查看“填充时间”、“V/P 切换时的压力”和“流动前沿温度”结果。

从之前的分析中打开模型。

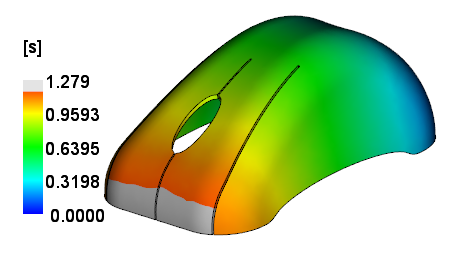

填充时间结果

1. 单击“方案任务”列表的“结果”中的“填充时间”。

2. 根据需要旋转、平移和缩放模型，以检查“填充时间”结果。

3. 单击 （“结果”选项卡 >“动画”面板 >“播放”），以动画形式播放结果。使用其他动画工具来了解它们的功能。

4. 旋转零件，如图所示。



   图像显示外角已在内部两个护耳之前填充。

5. 单击 （“结果”选项卡 >“检查”面板 >“检查”），以显示零件上特定位置处的值。单击零件时按住 Ctrl 键，可以选择多个位置。

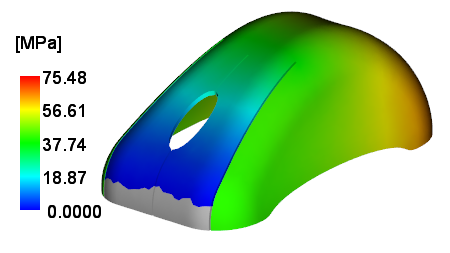

速度/压力切换时的压力结果

1. 单击“方案任务”列表中的“速度/压力切换时的压力”。

2. 根据需要旋转、平移和缩放模型，以检查结果。

3. 单击 （“结果”选项卡 >“动画”面板 >“播放”），以动画形式播放结果。

4. 旋转零件，如图所示。



在关注区域之间进行 V/P 切换时存在显著的压力差。 内部护耳为蓝色，因此压力为零；护耳旁边的角为绿色，压力约为 40 MPa。这表明压力和填充不平衡，并且可能是翘曲原因。

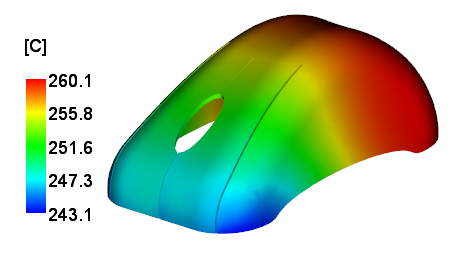

流动前沿温度结果

1. 单击“方案任务”列表中的“流动前沿温度”。

2. 根据需要旋转、平移和缩放模型，以检查结果。

3. 旋转零件，如图所示。



   外部角的温度比内部护耳低约 3°C。零件中因填充不平衡而导致此差异，但差异并不显著。
