管理 CAD 层的步骤

若要指定在 CAD 查看中显示哪些 CAD 层和曲面，请执行以下操作：

1. 选择“原点”选项卡 >“鼠标关联”面板 >“曲面选择”。

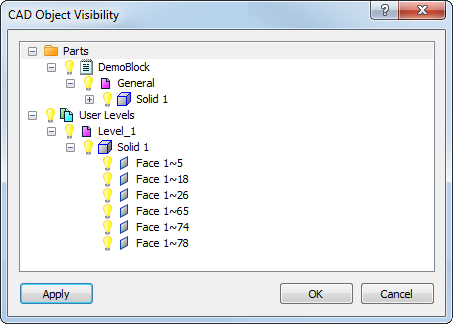

2. 在 CAD 查看上单击鼠标右键，然后从关联菜单中选择“层”。系统将显示“CAD 对象可见性”对话框，例如：



3. 单击 展开文件夹并显示要使用的层和对象。
4. 默认情况下，将显示模型的所有层和对象。单击不希望在 CAD 查看中显示的条目旁边的 ；图标将变为 ，并且任何父层或对象的图标将更改为 ，以指示一个或多个子条目被隐藏。

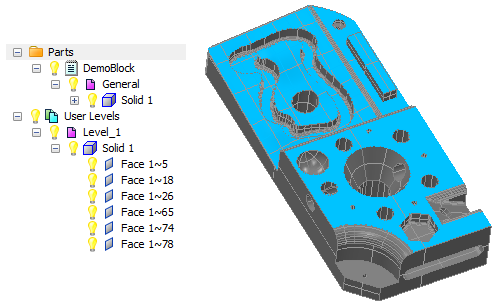

   在此示例中，将显示整个 CAD 模型，因为已选中所有层和对象条目：

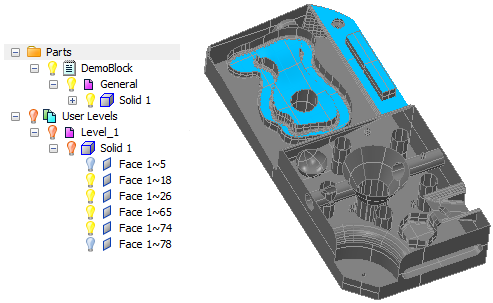

   选择这些项后，Level_1 中的面 1~5 和面 1~78 将隐藏：



   若要在 CAD 查看中重新显示条目，请再次单击 图标。

5. 单击“确定”保存所做的更改并关闭对话框。
提示： 您还可以使用“CAD”选项卡显示和隐藏 CAD 层。
