自定义平行探测方法的步骤

“平行”探测方法使您可以生成探测参考线以用于曲面检测组。使用“平行参数”对话框指定参考线中点的密度和创建的检测路径的范围。

若要更改平行探测方法的参数，请执行以下操作：

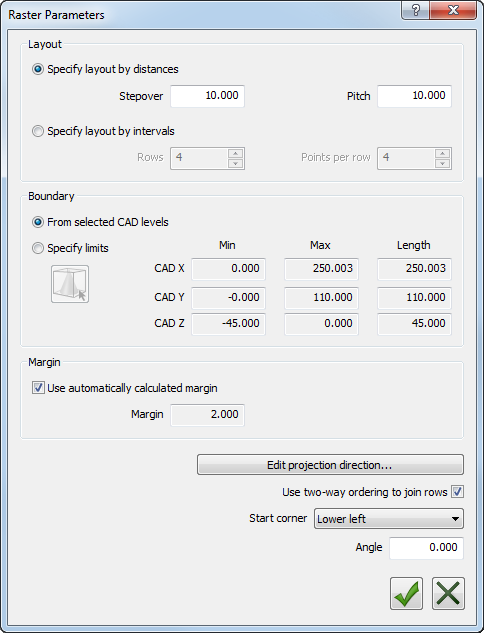

1. 选择“平行”方法，然后单击“参数” 按钮。系统将显示“平行参数”对话框。
2. 在“布局”区域中，指定如何在检测路径中创建行。选择：
   • “按距离指定布局”可控制每个点之间的距离。

     在“步距”框中，输入检测路径中每行之间的距离；在“节距”框中，输入检测路径的每行中点之间的距离。

   • “按间隔指定布局”可控制点数。

     在“行”框中，输入检测路径中的行数；在“每行点数”框中，输入每行中的点数。

3. 在“边界”区域中，指定检测路径的范围。选择：
   • “从已选 CAD 层”可将检测路径限制到在“检测组”对话框的“自定义层”区域中选择的 CAD 层。如果在组对话框中未指定自定义层，则 PowerInspect 将使用在“CAD”选项卡中指定的激活层。
   • “指定限界”可将检测路径限制到指定的边界。若要指定边界，请在 CAD 模型的每个主轴中输入检测路径的“最小”、“最大”和“长度”值。

     或者，单击“图形方式编辑” 按钮，然后使用 CAD 查看中显示的框来限制路径边界。

     若要移动框，请将光标放在黄线上，当光标变为 时，单击鼠标左键并拖动。

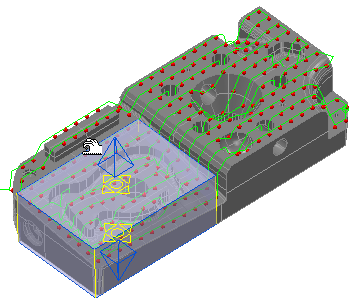

     若要更改框的尺寸，请将光标放在黄线上，当光标变为 时，单击鼠标左键并拖动。例如：



     边界的位置和尺寸显示在“编辑边界”对话框中。边界外的任何点都将从检测路径中排除。若要调整方框的阴影，请移动“编辑边界”对话框中的“透明度”滑块。

4. 默认情况下，PowerInspect 会通过测头尺寸计算检测路径的范围。若要指定范围，请取消选中“使用自动计算的范围”复选框，然后在“范围”框中键入新值。
5. 默认情况下，PowerInspect 会在 Z+ 方向上将检测路径投影到 CAD 模型。若要在不同方向投影点，请单击“编辑投影方向”并创建变换以更改矢量。
6. 选中“使用双向顺序连接行”复选框可交替行之间的检测路径方向。取消选中该复选框可对每行使用相同的方向。
7. 在“开始拐角”列表中，选择您希望路径开始的拐角。
8. 默认情况下，行平行于模型的 X 轴运行。若要更改行方向，请在“角度”框中输入值。正值会按逆时针方向旋转路径；负值则按顺时针方向旋转。
9. 单击“确定” 按钮保存更改。
