透過「與面的距離」減少步驟
透過新的實際範圍選項「與面的距離」節省時間。使用「擠出」對話方塊中的「與面的距離」，可啟動距面或工作平面一定距離的擠出。「與面的距離」會沿擠出方向建立所選面的複本。此外，修改幾何圖形變得更容易。由於「與面的距離」會建立一個中央進入點用於修改幾何圖形，因此不需要其他步驟來製作草圖或工作平面。
在與骨架塑型 (一種由上而下的設計」) 技術結合使用時，此工作流程可能尤其有用，有助於形成集中的設計準則並建立參考這些準則的元件。

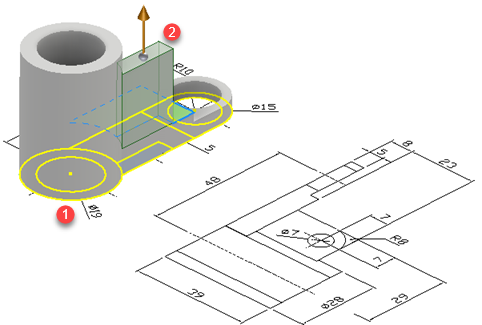

- 選取草圖輪廓，然後選取面、工作平面或曲面，以從其開始擠出。
註: 如果僅有一個草圖輪廓，則會自動選取該輪廓。

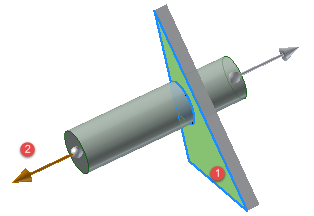

- 指定方向和距離。
| 新的「選取該選項，以透過延伸面來終止特徵」選項，會在延伸出終止平面的面上終止擠出。 |
|
若要取得更多資訊，請參閱〈建立擠出特徵〉。
使用「更多」頁籤中的選項取得不同的結果
在「造型」頁籤上選取「與面的距離」和「方向 1」或「方向 2」後，使用「更多」頁籤中的選項取得不同的結果。

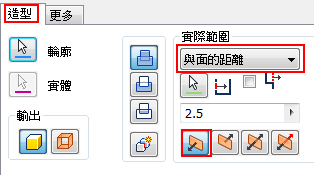

方向 1
| 已選取方向 1、替用解法方向 1 和最小解法 |
|
| 方向 1 和替用解法方向 1 |
|
| 方向 1 和替用解法方向 2 |

|
| 已選取方向 1、替用解法方向 2 和最小解法 |

|

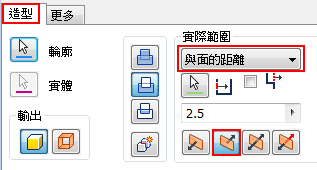

方向 2
| 已選取方向 2、替用解法方向 1 和最小解法 |
|
| 方向 2 和替用解法方向 1 |
|
| 已選取方向 2、替用解法方向 2 和最小解法 |
|
| 方向 2 和替用解法方向 2 |
|
若要取得更多資訊，請參閱〈建立擠出特徵〉。
