Autodesk Inventor 2018 新增功能

專業級設計

工程師經常需要在其設計工作中推動創新，以獲取更好的產品和更高效的程序。為保持領先優勢，您需要比以往更快、更強大的工具，來幫助您實現更高的效能和生產力。Inventor 2018 恰恰可以提供這些功能。

Inventor 針對您每天使用的幾個核心功能進行了改進。在草圖繪製中投影幾何圖形、多重本體板金零件和零件塑型工作流程均已得到增強。Inventor 2018 為大型組合和圖面工作流程提供了重要的效能改進。並且加入了整合的以模型為基礎的定義，讓您能夠將幾何標註與公差及 3D 註解加入至您的模型中，以簡化文件，並讓您在下游將 3D 設計用於製造和品質程序。

以模型為基礎的定義

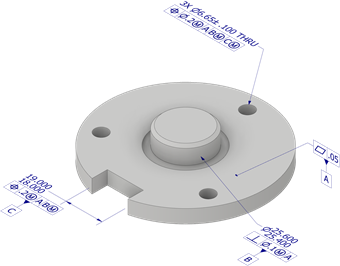

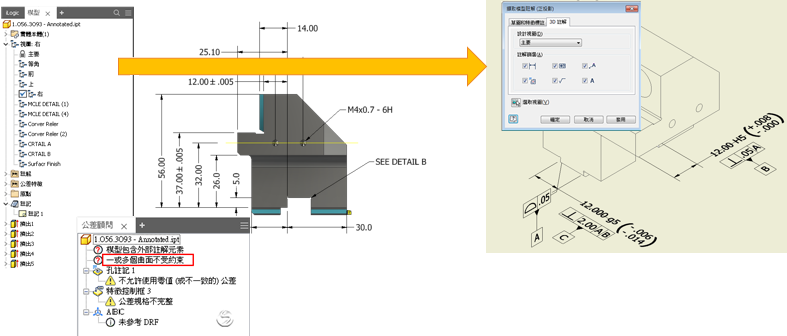

以模型為基礎的定義 (MBD) 是一個功能強大的新工具集，用於將註解、GD&T 以及其他製造資訊直接加入至 3D 零件。整合的公差顧問可檢查公差規則的健全狀況，並在公差顧問瀏覽器中列示潛在問題、錯誤和其他資訊。您的 3D 模型套用 MBD 和 3D 註解後，您可以在 2D 圖面中恢復，在 3D PDF 或 STEP AP242 中匯出。

提示: 移至「開始」頁籤 >「自學課程圖庫」，並下載 GD&T 導引式自學課程，以熟悉新指令。

如需詳細資料，請參閱：以模型為基礎的定義

板金

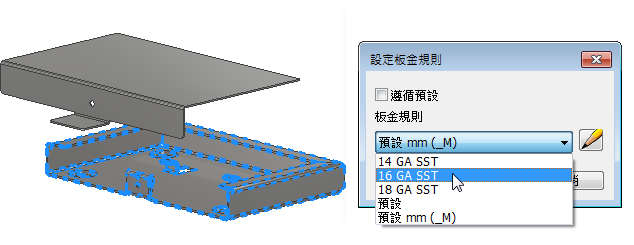

多重本體板金零件現在支援每個本體的獨特規則和厚度。使用者可以在瀏覽器中，或是在「面」、「輪廓線凸緣」、「型輥」和「斷面混成彎板」對話方塊中建立新本體時，在本體中套用多重本體規則。

提示: 〈板金 3 v2〉導引式自學課程包含新的獨特厚度工作流程。

如需詳細資料，請參閱：板金更新

效能

所有文件都有一定程度的改進，但在處理大型組合和大型組合的圖面時，看到的改進最明顯。例如：

以下作業的速度已提高...

已移除隱藏線的視圖顯示
檢視導覽 - 平移、縮放和環轉
圖面視圖建立、預覽和編輯

如需詳細資料，請參閱：生產力和效能增強功能

圖面改進

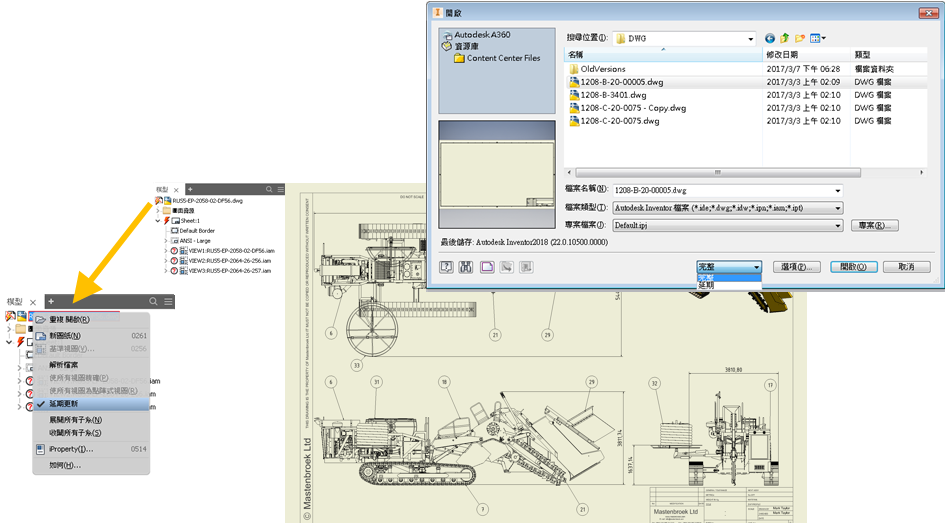

選取要放置在圖面中的組合文件後，如果預覽可以在 3 秒內顯示，將顯示預覽。如果要花更長時間，則會顯示「預覽」進度對話方塊。在顯示該對話方塊期間，該對話方塊是您可以互動的唯一元素。

從「開啟」對話方塊中，您可以：

延期圖面
關閉模型預覽

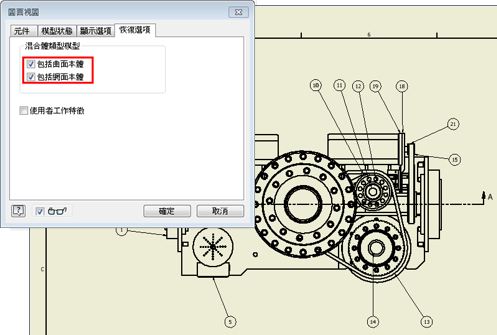

從「圖面視圖」對話方塊中，您可以：

修復網面本體、曲面本體和所有模型標註。

如需詳細資料，請參閱：圖面開啟增強功能

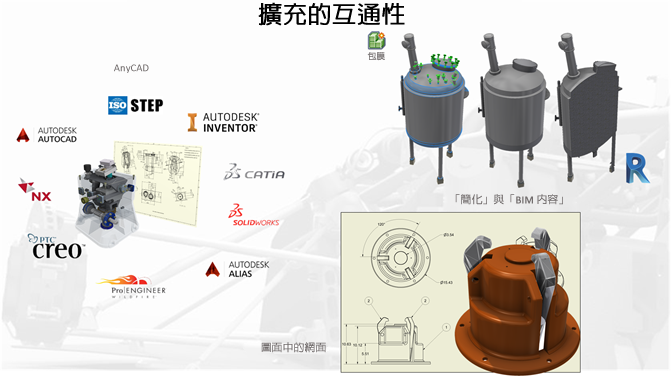

擴展的互通性

針對需要處理各種設計資料的機械工程師，Inventor 2018 提供了一些新功能。您可以繼續在設計中使用匯入的網面資料，也可以在 Inventor 2D 圖面中利用 STL 或 OBJ 檔案。可以在「簡報」環境中將曲面資料與其他 3D 資料相結合，以用於動畫、立體分解系統圖和文件。除了外部資料，Inventor 2018 有助於您使用其他 Autodesk 檔案格式。BIM 內容工作流程允許直接發佈 Revit (.rfa) 檔案。DWG 參考底圖已得到改進，可在您在 3D 設計中整合 2D 資料時簡化工作流程。在 Inventor 2017.4 版本中，AnyCAD 的功能已增強，可允許 Inventor 2018 與 Inventor 2017 向後相容 (在 Inventor LT 中不可用)。

網面

在圖面視圖中加入了對顯示和記錄網面物件的支援。網面物件會參與所有視圖類型，並可標註和註解。

如需詳細資料，請參閱：網面物件的圖面支援

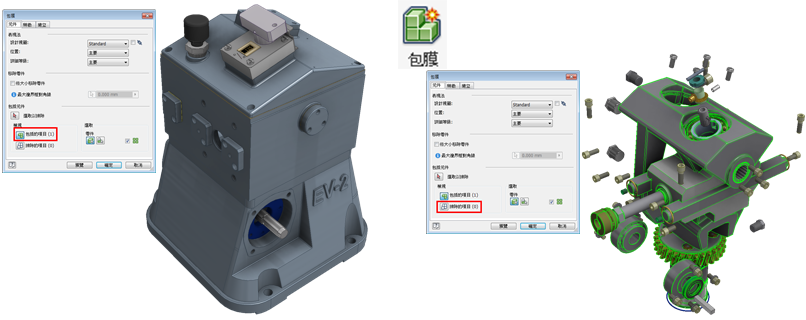

包膜和包膜替代件

包膜工具已得到增強，提供更多控制、改進的使用者介面和改善的工作流程。您可以利用視圖表現法和詳細等級表現法來快速定義輕質模型。

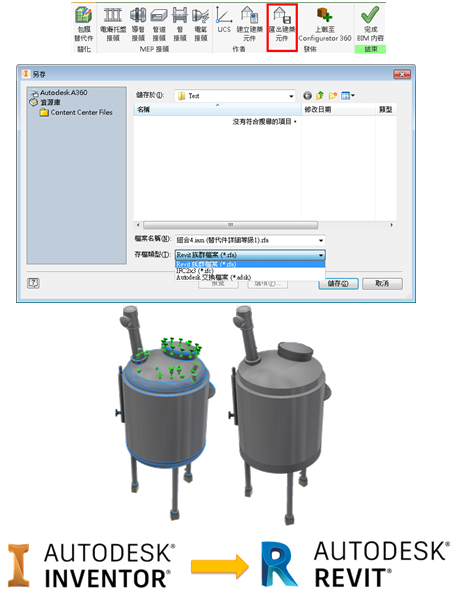

BIM 內容

BIM 內容已針對簡化、建立和發佈工作流程增強。Inventor 2018 可讓您直接發佈為 IFC 和 Revit (.rfa) 檔案格式。

如需詳細資料，請參閱：包膜和 BIM 內容增強功能

AnyCAD (在 Inventor LT 中不可用)

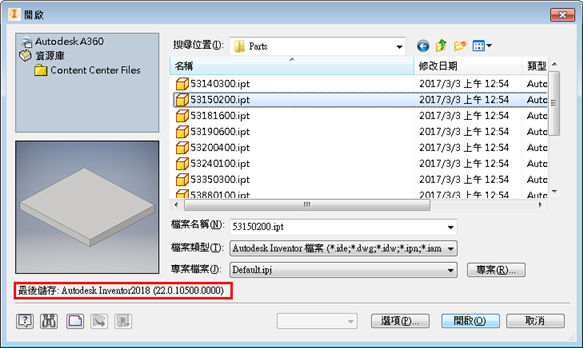

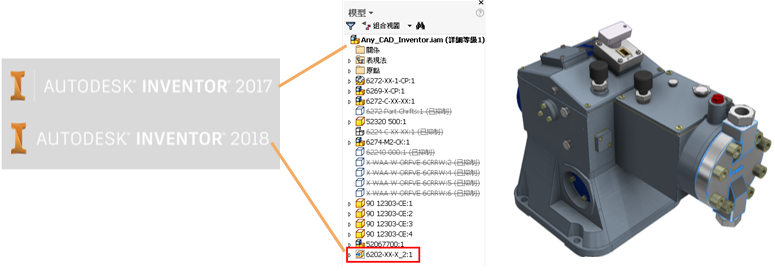

在 Inventor 2017.4 中，AnyCAD 已得到擴充，允許您在 Inventor 2017 設計中利用 Inventor 2018 檔案。這意味著，現在您可以與使用的 Inventor 版本比您低或比您高的使用者進行合作。為協助您識別 Inventor 檔案的版本，「開啟」對話方塊現在會顯示檔案上次儲存時使用的 Inventor 版本。

從 Inventor 2017.4 開始，您可以在舊版 Inventor 中參考未來 (較新) 版本的 Inventor 零件檔和組合檔。例如，安裝 Inventor 2017.4 之後，您現在可以在 Inventor 2017 中參考 Inventor 2018 零件檔。

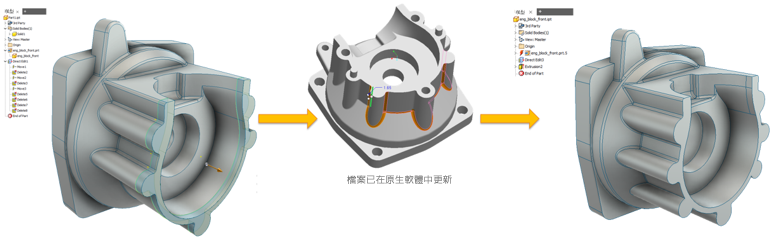

Inventor 2018 繼續增強您的核心 AnyCAD 工作流程：對您在非原生 Inventor 檔案中加入的新特徵提供更強大的支援。來源檔案更新後，以 Inventor 為基礎的特徵會被保留。

如需詳細資料，請參閱：AnyCAD 和轉換器增強功能

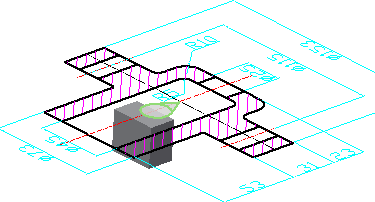

DWG 參考底圖

新的 DWG 參考底圖功能可提高使用 DWG 的速度。

使用「放置元件」指令，可將 DWG 檔案直接匯入至組合中。
在建立多個參考底圖時，可選取多個 DWG 檔案。
從 Inventor 零件或組合模型瀏覽器節點中的右鍵關聯式功能表，直接開啟 AutoCAD DWG 檔案。

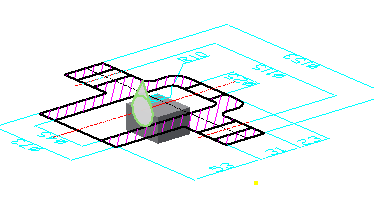

啟用新的「應用程式選項」「草圖」「建立曲線時自動投影邊」選項後，會自動投影某些類型的 DWG 幾何圖形。
如果所選 DWG 參考底圖幾何圖形位於 XY、YZ 或 XZ 平面中，會在草圖所在平面上建立產生的接頭，就像在 2D Inventor 幾何圖形之間建立接頭一樣。
使用在 2D Inventor 幾何圖形之間建立接頭的方式，在草圖所在平面上建立接頭：如果所選 DWG 參考底圖幾何圖形位於 XY、YZ 或 XZ 平面，會在草圖所在平面上建立產生的接頭。
舊式 Inventor Inventor 2018

如需詳細資料，請參閱：DWG 參考底圖增強功能

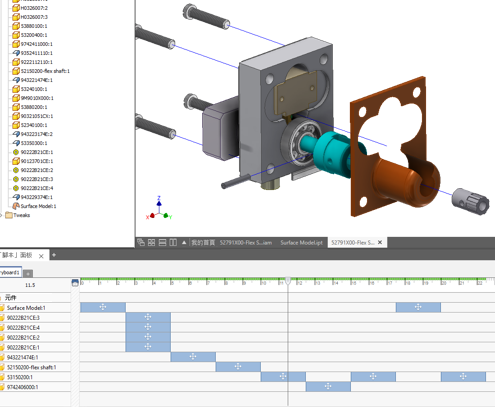

簡報

Inventor 2018 的「簡報」環境現在可支援曲面資料。可以在以下項中包括曲面檔案：

窗選
元件轉折
使用曲面定位轉折三向軸

在 2017R2 中，多個編輯動作已加入至時間軸線，以允許進行「群組」、「之前全部」、「之後全部」選取。您也可以直接從開啟組合的瀏覽器中建立新的簡報檔案。

如需詳細資料，請參閱：簡報增強功能

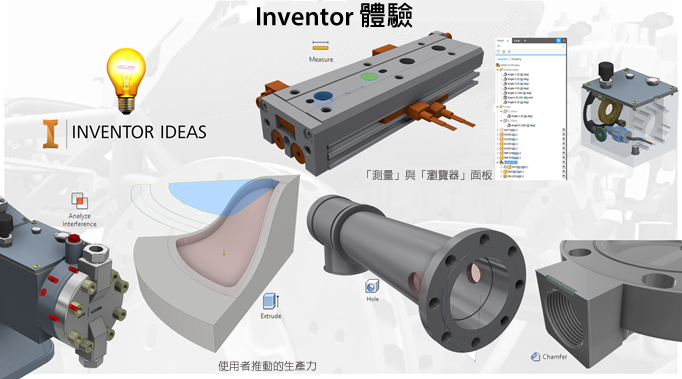

Inventor 體驗

Inventor 2018 繼續專注於客戶的 Inventor Ideas 請求和反饋，並讓您在 Inventor 中獲得愉快的體驗。根據客戶需求提供的增強功能遍佈整個 Inventor 2018，可改善核心工作流程和模型互動。根據您的直接反饋，為「倒角」、「組合干涉分析」、「擠出」和「孔」等指令加入了新選項。此外，「瀏覽器」和「測量」已更新，為所有 Inventor 使用者提供功能更豐富的體驗。

以下增強功能全部是直接根據您在 Inventor® Ideas 上張貼的反饋而實施的。

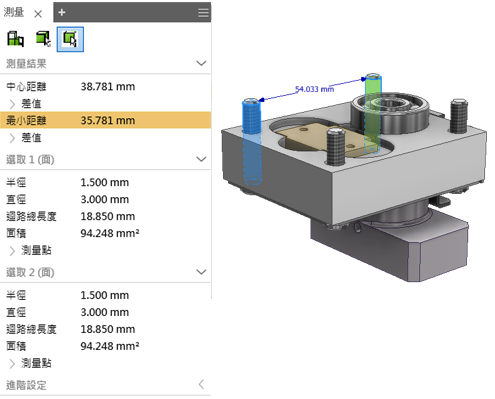

新增和改進的測量工作流程和圖形

Inventor 測量工具和工作流程已大幅簡化和改進，以提高生產力。現在，您可以：

使用單一測量指令！
從新的測量工具面板執行所有測量工作流程。
只需按一下即可為每項選取顯示豐富的資訊。
在圖形視窗中，輕鬆測量角度和識別測量選取。
在圖形視窗中輕鬆識別測量選取。
其他生產力增強功能。

如需詳細資料，請參閱：測量增強功能

瀏覽器工具

透過激動人心的新瀏覽器工具節省時間。

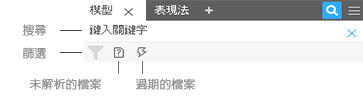

在目前作用中的文件中，使用新的瀏覽器搜尋快速、輕鬆地尋找內容。
在組合檔中，使用篩選工具可縮小搜尋範圍 (在 Inventor LT 中不可用)。

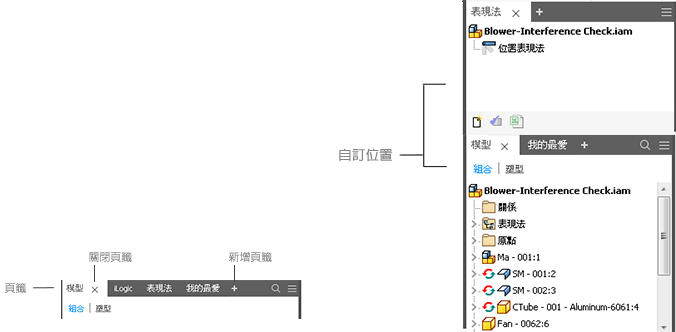

根據您偏好的工作方式移動和停靠每個頁籤。以下影像是並行停靠的一個範例。

如需詳細資料，請參閱：瀏覽器增強功能

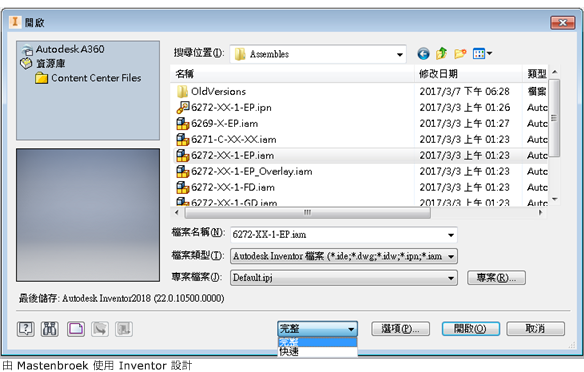

組合開啟

從對話方塊下拉式清單中快速開啟「完整」或「快速」。
「尋找」指令已移至對話方塊的下方區段。

如需詳細資料，請參閱：組合開啟增強功能

建立零件

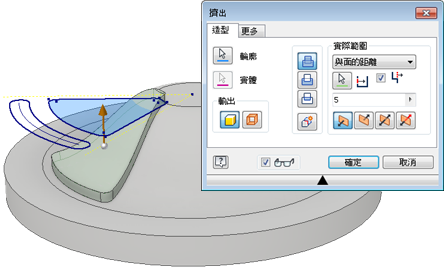

擠出：使用「擠出」對話方塊中新的「與面的距離」選項，可啟動距面或工作平面一定距離的擠出。由於「與面的距離」會建立一個中央進入點用於修改幾何圖形，因此無需對草圖或工作平面執行額外步驟。

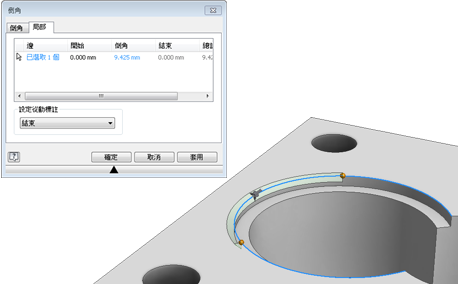

倒角：現在，您可以建立不需要整條邊的倒角。在「倒角」對話方塊中加入了新頁籤「局部」，以支援建立局部倒角。
孔：
- 現在，您可以建立在兩個方向上擠出的對稱孔類型。「翻轉終止」按鈕被取代為「方向 1」和「方向 2」按鈕。「對稱」距離僅適用於「鑽孔」-「簡單的孔」-「通過全部」孔類型。
- 您現在可以為淺柱坑孔上的柱坑深度指定為零 (0) 的值。因此，您現在可以在本體的終止面上放置淺柱坑孔。

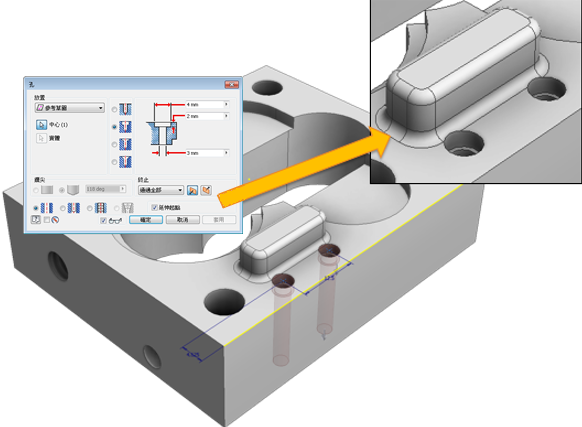

- 使用「孔」對話方塊上的新選項「延伸起點」，將孔的起始面延伸至第一個與目標本體沒有交點的位置。「延伸起點」的目的是移除在建立孔時產生的碎片。

如需詳細資料，請參閱：

圖面

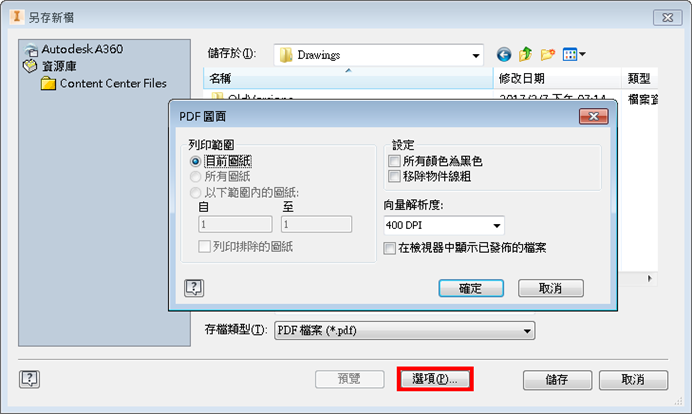

匯出至 PDF：
- 為範圍中的圖紙指定的「自」和「至」值不再以階段作業為基礎。
- 如果選取新選項「在檢視器中顯示已發佈的檔案」，則在按一下「儲存」後會在 Adobe Acrobat Reader 中顯示圖紙。

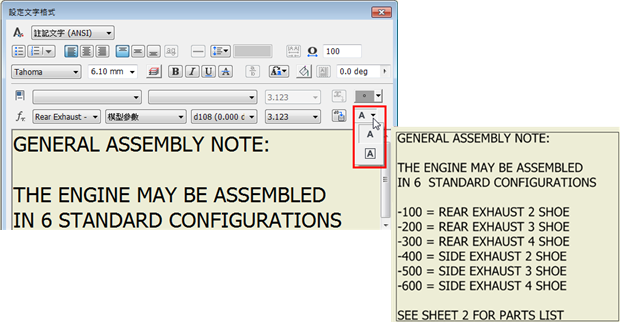

「文字邊框」選項：圍繞文字和引線文字加入文字邊框。

如需詳細資料，請參閱：

參數

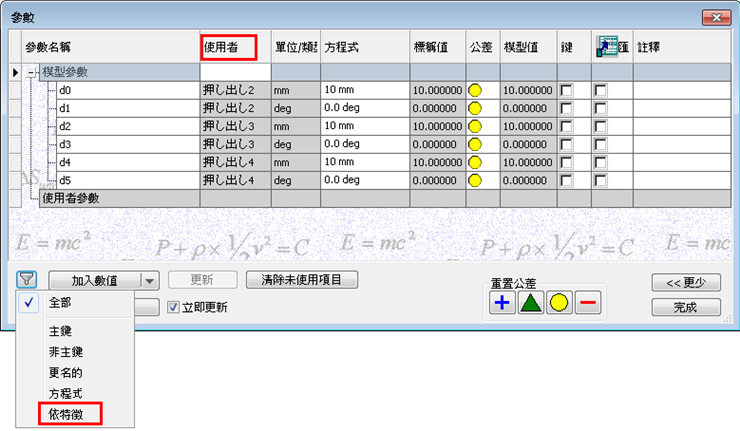

「參數」對話方塊已增強，包含「使用者」欄和「依特徵」篩選。

如需詳細資料，請參閱：生產力和效能增強功能

「使用者」欄
「依特徵」篩選
