新增和改進的測量工作流程和圖形
Inventor 測量工具與工作流程已大幅簡化和改進，現在更易於使用且更直觀。
- 一個測量指令。
- 從新的測量工具面板執行所有測量工作流程。
- 只需在測量工具面板中按一下，每個選取便會顯示豐富資訊。
- 簡化的角度測量。
- 在圖形視窗中輕鬆識別測量選取。
- 其他生產力增強功能。
一個測量指令
在零件和組合環境中，於功能區上的「工具」頁籤中，可從單一「測量」指令存取所有測量工作流程。
一個測量工具面板

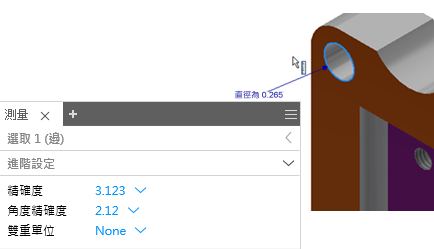

- 設定雙重單位和精確度值。
註: 如果在檔案中定義了一個或多個使用者座標系統 (UCS)，您可以指定要使用的座標系統。

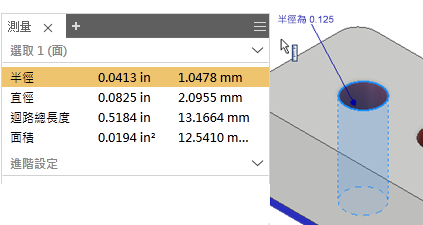

- 檢視所有長度、面積和角度值的精確度和單位。只需按一下，每個選取便會顯示豐富資訊。例如，選取一個圓柱面時，會顯示直徑、面積和總迴路長度。如果您變更雙重單位或精確度值，結果會更新。
- 在組合檔中，在「元件」、「零件」或「邊」和「面」之間切換選取優先度 (在 Inventor LT 中不可用)。

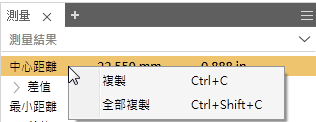

- 將一個值或所有值複製到剪貼簿。

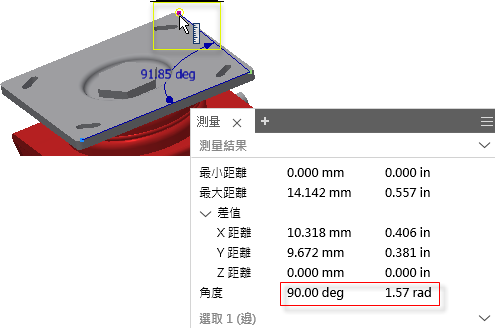

簡化的角度測量
使用以下其中一種方法測量角度：
- 選取一條直線或軸線，然後選取一個平物面。
- 選取弧或圓。
- 選取兩個點，然後在按住 Shift 的同時選取角度的第三個點。
1. 在圖形視窗中，選取要測量之角度的第一個點。 2. 在圖形視窗中，選取要測量之角度的下一個點。 3. 按住 Shift 並選取三角形的第三個點。
在圖形視窗中輕鬆識別測量選取
- 您選取要測量的幾何圖形將在圖形視窗中保持亮顯。
- 清楚地區分第一個和第二個選集：測量選集 1 和選集 2 在圖形視窗中以不同顏色顯示，以便您可以在測量工具面板中識別每個選集的資訊。
註: 您可以使用「應用程式選項」
「顏色」頁籤，從「色彩計畫」清單中選取一個色彩計畫，來變更所亮顯選集的顏色。
其他生產力增強功能

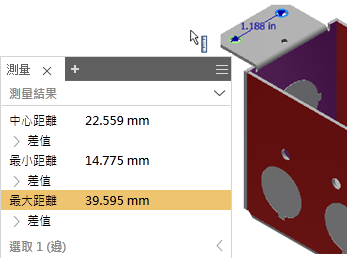

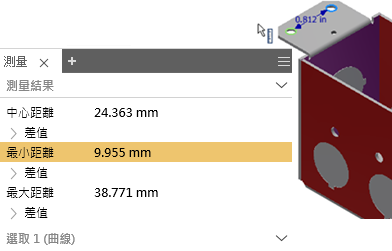

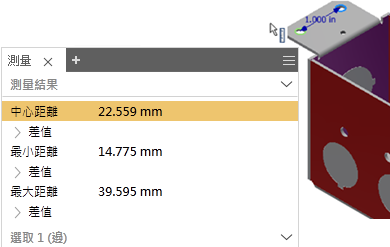

最小距離、中心距離和最大距離
選取以下至少一種類型的幾何圖形時，「最小距離」和「中心距離」現在會同時顯示。
- 弧/圓
- 橢圓
- 圓柱/圓錐/圓環
- 圓球
在相同平面上選取以下 2 種類型的幾何圖形時，會顯示最大距離：頂點、直線、弧和圓。
對於距離差值，在「最小距離」、「中心距離」和「最大距離」之間切換。
| 中心距離 | 最小距離 | 最大距離 |
|
|
|
若要取得更多資訊，請參閱〈在模型中測量距離、長度、角度、迴路或面積〉。
