使用者介面增強功能

針對 Inventor 使用者介面和圖形顯示的一般增強功能。

使用者介面增強功能

2020 增強功能包括一個新使用者介面主題。「淺色主題」更新涉及使用者介面的所有方面，包括色彩計畫、圖示、顯示顏色或背景、操控點和地平面。此外，還提供新的圖形預置，旨在節省用於調整顯示參數的時間。

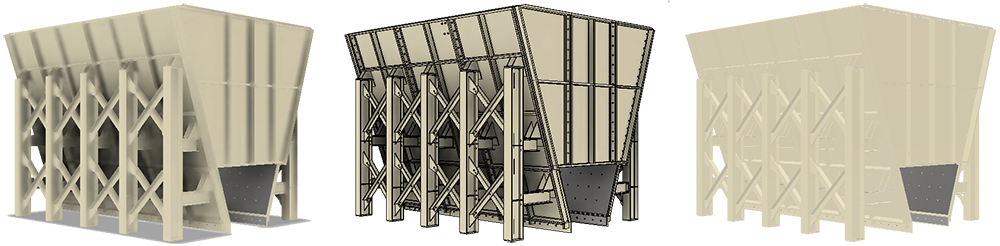

圖形預置

新圖形預置提供用於處理設計的外觀和風格。

• 高品質 - 將重點放在提供令人滿意的視覺效果上，使用新的 IBL 照明型式淺色主題 IBL、「擬真」視覺型式和陰影。最適合產品演示或最高品質光跡追蹤彩現的高視覺品質。
• 平衡 - 將重點放在視覺顯示和效能上。「平衡」是內建零件樣板的預設設定，使用新的 IBL 照明型式淺色主題 IBL、「帶邊的描影」視覺型式和環境陰影。非常適合用於零件和中小型組合。
• 效能 - 將重點放在效能，而不是視覺顯示上。「效能」是內建組合樣板的預設設定，使用新的照明型式淺色主題、「描影」視覺型式且無陰影。最適合用於大中型組合。

若要瞭解更多資訊，請參閱〈圖形預置〉。

視覺顯示更新

Inventor 使用者介面的各個部分已經過更新，來更新它們的顯示。

• 新照明型式：淺色主題和淺色主題 IBL (預設)。

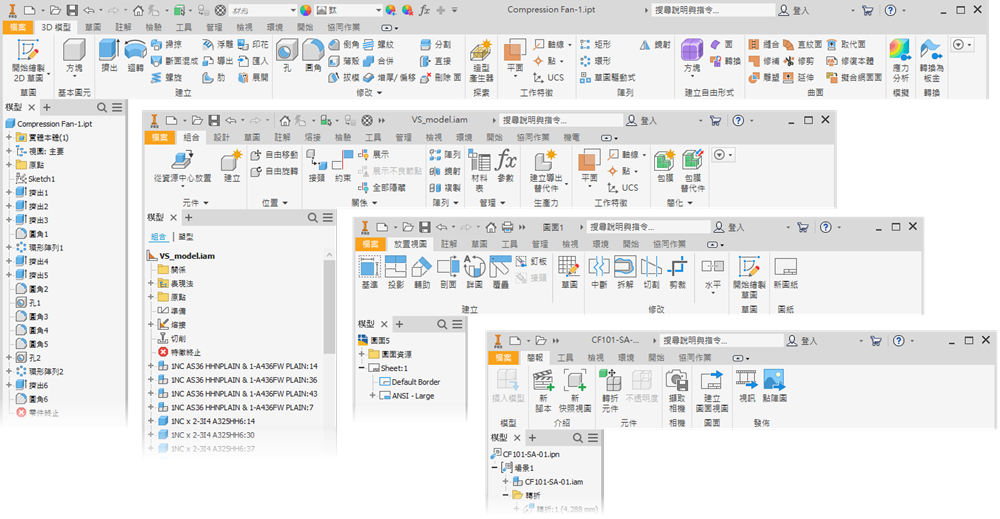

• 圖示更新 - Inventor 功能區和瀏覽器圖示已更新，來完善新的淺色主題介面。

• 特徵操控點 - 更新了用於淺色主題介面的顏色。
• 螺紋材質 - 更新了螺紋材質，以提供更好的保真度。

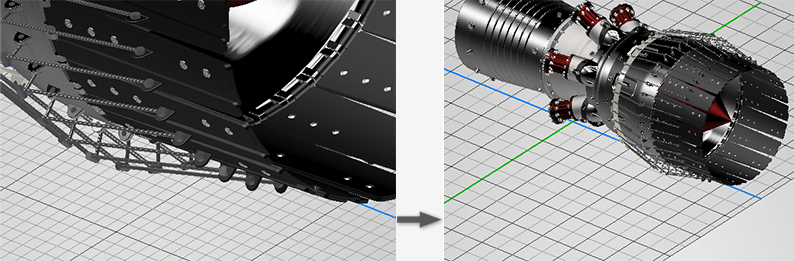

• 地平面 - 更新以與新的色彩計畫相容。加入了拉遠時動態地減少格線計數的選項。拉近時，計數會逐漸還原。 主軸顏色與圖形顯示左下角的模型三向軸中看到的原點軸線相符。

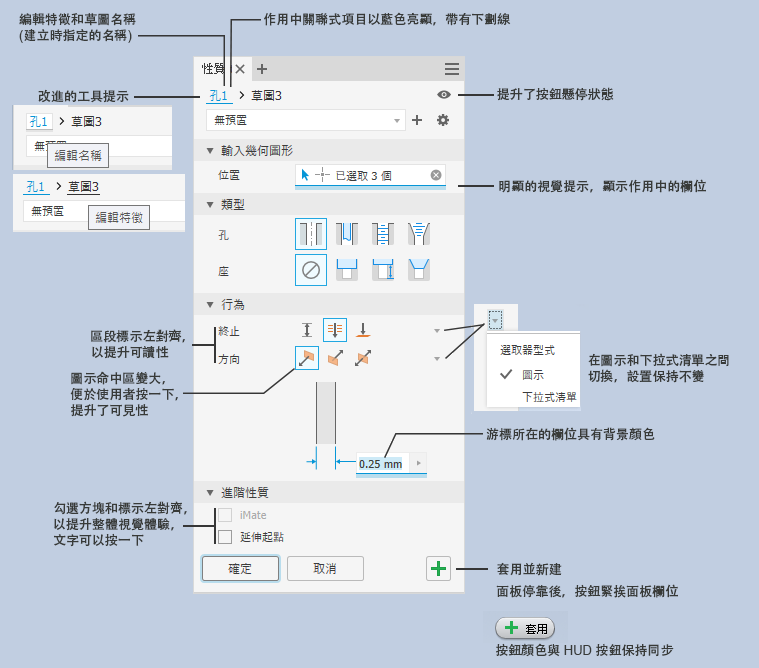

「性質」面板

「性質」面板配置與按鈕已增強。

建立期間的特徵命名是 一項 Inventor® Ideas 提交意見。

應用程式選項

下面相對於對話方塊頁籤列示了「應用程式選項」中的變更。

「顏色」頁籤

• 新圖元區中的色彩計畫：淺色主題：
  • 「背景影像」：Light Blue Theme.png
  • 「反射環境」：studio_02.dds
  • 「剖面收頭平面材質」：「預設 - 灰色」
  • 多項圖元區顏色變更
  • 舊式型式保持不變
• 「使用者介面主題」：「琥珀色」，在淺色主題介面中顯示舊式琥珀色圖示。勾選該方塊、儲存所做變更，然後重新啟動 Inventor 以查看圖示。
