沖孔表現法可見性
新選項可讓您控制個別沖孔表現法顯示。
已將以下展開圖取代加入至「沖孔工具」對話方塊：
- 展示成型沖孔特徵
- 展示草圖表現法
註: 必須使用簡化的草圖表現法來定義板金沖孔 iFeature ，才能使用此選項。
- 展示中心標記
已將「忽略展開圖取代」做為一個選項加入至展開圖編輯對話方塊的「沖孔表現法」頁籤。
註:
造型超出展開圖邊界的沖孔工具，現在可以取代其定義，以顯示為中心標記或草圖，而不會發生錯誤。
在 Inventor 2017 中，舊式展開圖沖孔取代會繼續顯示錯誤，直到刪除並重新建立展開圖。
若要取得更多資訊，請參閱〈將造型沖孔至板金面〉。
展開 iFeature
已將「於展開圖中展開」選項加入至「萃取 iFeature」的建立對話方塊以及「沖孔工具」的插入對話方塊。這個新選項可讓您展開特定類型的沖孔特徵。您必須在兩個位置都指定展開選項，才能展開沖孔造型。
- 展開作業僅限於可展開的 iFeature (如果建立為一般板金特徵)。
- 無法展開變形造型，例如有戳記的凸轂和百葉窗。
若要取得更多資訊，請參閱〈使用 iFeature〉。
「板金」對話方塊增強功能
以下對話方塊包含新功能：
- 已將「套用」按鈕加入至「轉角外圓角」和「轉角倒角」對話方塊，以提高效率。
- 「轉角外圓角」對話方塊現在可重調大小，並在階段作業之間保留。
延期展開圖更新
- 已將「展開圖計算」選項加入至「文件設定」對話方塊的「塑型」頁籤。
- 已將「延期更新展開圖」加入至「檔案開啟選項」。

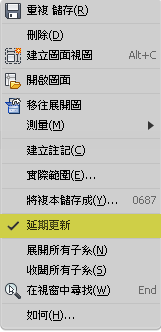

- 您也可以在瀏覽器中的展開圖上按一下右鍵，以將更新延期。
直接編輯
已將「直接編輯」指令加入至「板金」>「修改」功能區面板。
