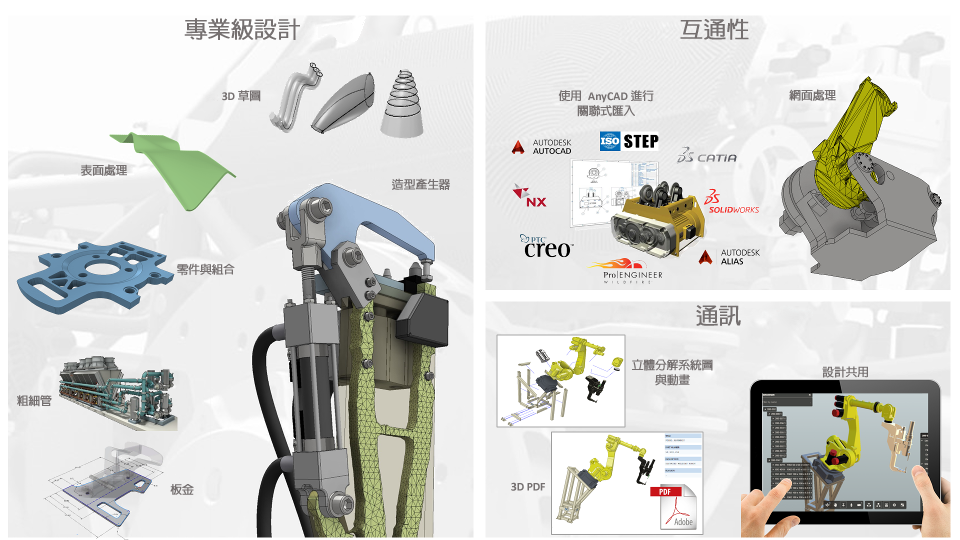

Inventor 2017 是為擴展的專業工程師角色而建置的。
- 核心設計工具的增強功能：設計速度更快，並可從開頭最佳化效能。
- 改進的互通性：快速將設計資料放在一起，以便您可以建置產品的完整定義。
- 整合的通訊功能：與專案團隊中的任何人相連接，並共用進度。
這些增強功能組合在一起，可協助您建立更好的設計、在團隊中協調產品開發精力，並更快完成工作。
設計增強功能
草圖
新的 3D 草圖指令，可提供更多控制，並且可以更快、更輕鬆地使用。

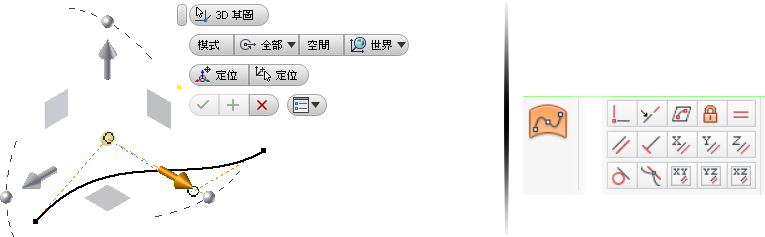

- 新的「3D 轉換」指令提供多種幾何圖形操控工具，可以快速、精確地移動和旋轉幾何圖形。
- 加入了新的約束類型，可提供更多控制，並允許您在 3D 面上草繪曲線。
- 複製/貼上功能支援在相同的 3D 草圖中或在不同的 3D 草圖之間複製並貼上，以重複使用 3D 草圖資訊來更快地建立模型。
若要取得更多資訊，請參閱〈3D 草圖增強功能〉。
表面處理
在 Inventor 2017 中建置表面幾何圖形時，多個新工具可提供更好的控制。

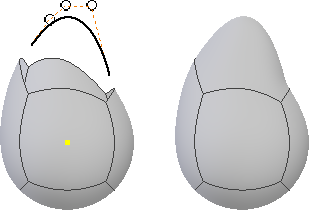

已將導引軌跡加入至「邊界補面」指令。現在，您可以使用曲線和點來建立補面造型，並更精確地控制連續性和形式。
「直紋面」針對所有曲面類型提供新的「角度」選項。「掃掠」選項已更名為「向量」，同時支援選取邊和草圖以設定方向。
若要取得更多資訊，請參閱零件設計增強功能。
建立零件

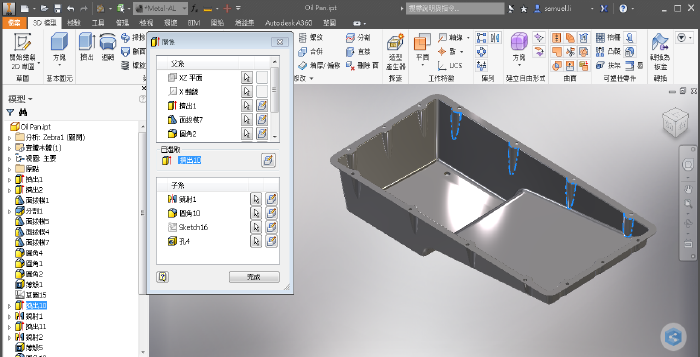

新的「特徵關係」工具可識別零件特徵之間的父子關係。 這可讓您快速瞭解參數如何定義模型，並可用來執行或自動執行幾何圖形變更。
也已實施多項陣列增強功能，以協助您更快地塑型零件。

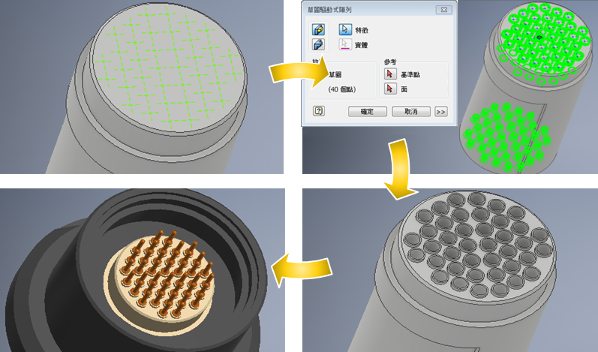

- 「草圖驅動式陣列」指令可依在 2D 或 3D 草圖中定義的複雜排列方式，產生特徵或本體。

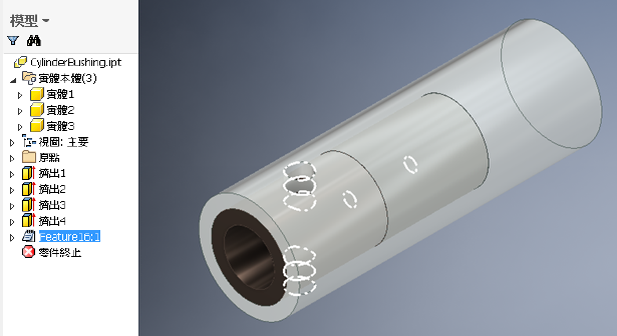

- iFeature 支援在多重本體零件上進行陣列和鏡射。

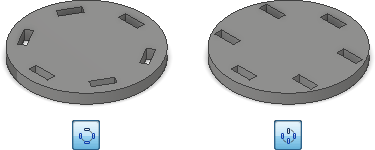

- 環形陣列提供了一個用於固定方位的新選項，以簡化環形陣列的塑型。
若要取得更多資訊，請參閱〈零件設計增強功能〉。
組合定義 (在 Inventor LT 中不可用)

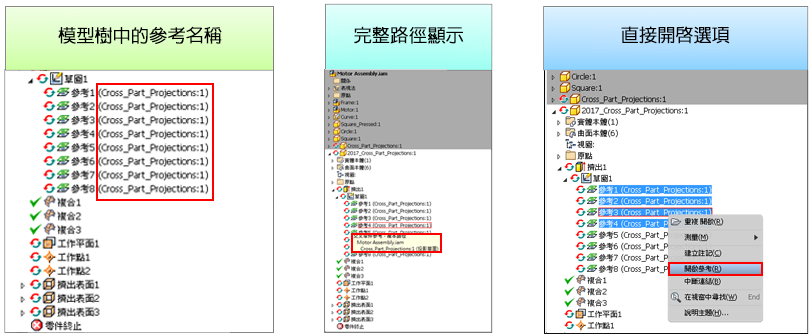

組合中交叉零件參考的增強式報告，可協助您更輕鬆地識別並存取相關零件。
與零件的草圖驅動式陣列相似，組合的草圖驅動式陣列可讓您將零件放置在草圖定義的複雜陣列中。

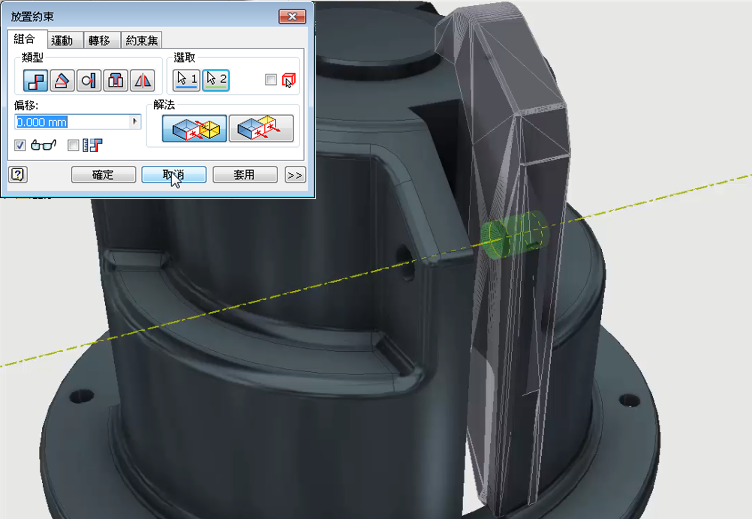

現在，可以將網面資料引入 Inventor 並進行管理，就像其他 3D CAD 資料一樣。干涉偵測現在也可識別網面零件和其他幾何圖形之間的衝突。
若要取得更多資訊，請參閱〈組合增強功能組合增強功能〉和〈網面元件增強功能〉。
圖面
多個新選項增強了圖面功能，並可讓您更好地控制格式。新選項包括：
- 剖面視圖中的鋸齒狀切割邊
- 矩形件號型式
- 選項對話方塊中的預設連結設定
- 自動文字折繞和其他格式的增強功能
- 背景文字顏色選項
- 可直接從圖面零件表開啟零件
若要取得更多資訊，請參閱圖面增強功能。
造型產生器 (在 Inventor LT 中不可用)
在 Inventor 2016 R2 中加入的造型產生器，有助於完成結構有效零件的概念設計。在 Inventor 2017 中，對造型產生器工作流程進行了多項增強，並加入了新控制。
在固定約束、銷約束和無摩擦約束的位置，使用圖像提供反饋。這些圖像現在也會顯示在 Inventor Professional 中的應力和模態分析環境中。

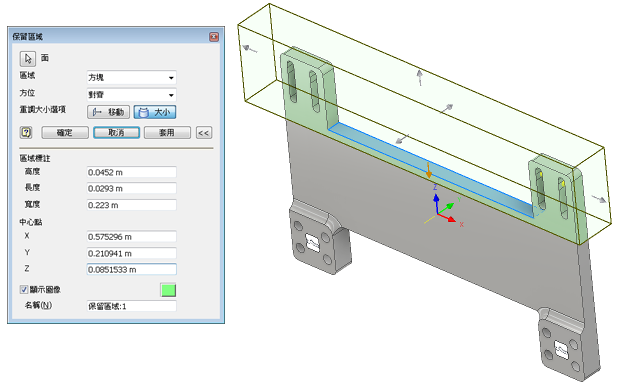

- 提供互動式控制，以進行保留區域大小調整和定位
- 新的最小構件大小準則會影響造型產生器輸出中的特徵大小
- 使用者可以直接指定目標質量，而不是使用減少百分比
- 新的可選對稱約束可使輸出在一個或多個平面兩旁對稱
保留區域

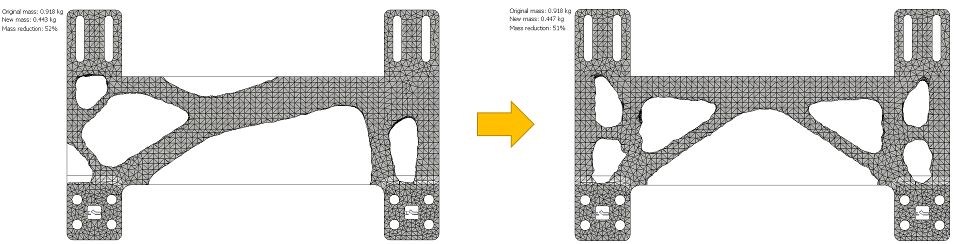

最小構件大小

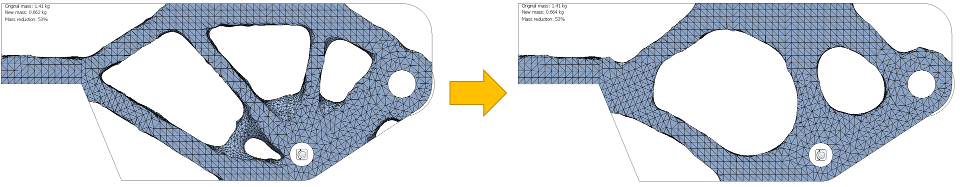

對稱
若要取得更多資訊，請參閱〈關於造型產生器〉。
粗細管 (在 Inventor LT 中不可用)
在粗細管指令中進行了多項效率增強，包括：
- 於佈線中啟用「在瀏覽器中尋找」指令。
- 支援在含配件的彈性軟管上建立多個中間點。

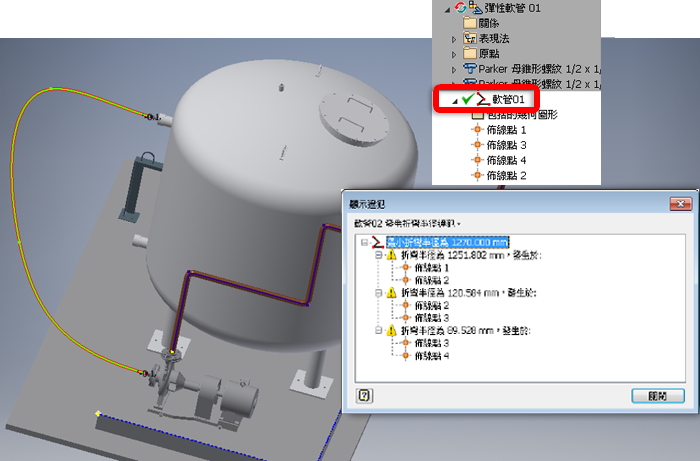

- 新的「展示違犯」對話方塊提供彈性軟管違犯的視覺反饋。
- 「粗細管建立」和「粗細管型式」對話方塊可重調大小。
- 當您變更「粗細管路名稱」欄位和「管路檔名」欄位的名稱時，「管路檔位置」欄位中的目標資料夾會自動更新。
若要取得更多資訊，請參閱〈粗細管增強功能〉。
導引式自學課程 (在 Inventor LT 中不可用)

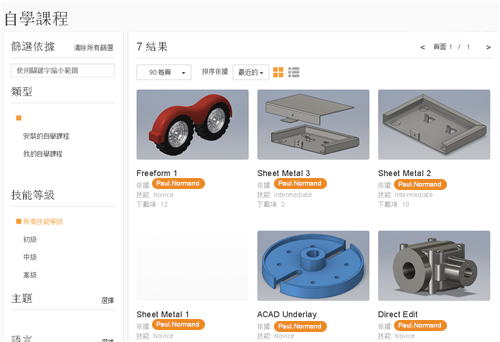

導引式自學課程已增強，以提供更高的可見性和可用性。「視訊和自學課程」窗格已移除。在「我的首頁」中按一下「自學課程」，可檢視新的自學課程庫。庫包含即時顯示，可顯示目前可供下載的所有自學課程，以及所有已安裝的自學課程。此外，庫影像和作用中的自學課程會顯示進度追蹤。
若要取得更多資訊，請參閱一般增強功能。
使用者介面
進行圖形調整，來補償用於顯示圖形場景的伽碼 (明度) 和線性化 (相對於感知亮度的資料傳輸)。這些變更會產生更均衡的跨產品檢視體驗。
用於模型場景照明的環境與標準照明型式已分為不同的型式類型，以改善型式管理體驗。新頁籤式介面可以完善照明型式工作流程，並確保與舊式型式相容。陰影設定由照明型式單獨進行管理。
Inventor 2017 支援高解析度 4K 監視器。整個應用程式中的圖示和對話方塊可充分利用解析度為 4K 的更大畫面。

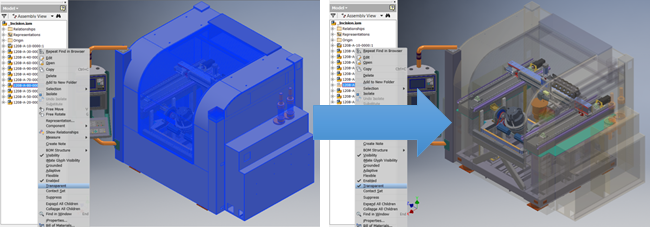

多個新快速鍵可加快常見工作的執行速度，並可讓您針對特定工作流程自訂 Inventor。除了先前的指令，您還可以規劃可見性、透明度、佈線系統指令等的快速鍵。透明度切換開關可讓您快速查看組合內部。
若要取得更多資訊，請參閱一般增強功能。
互通性的改進
AnyCAD 參考模型和 DWG 參考底圖技術 (在 Inventor LT 中不可用)

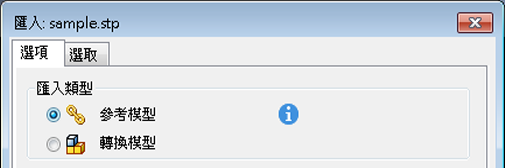

Inventor 2016 加入了一種方法，以使用稱為 AnyCAD 的技術，將非原生幾何圖形關聯式連結至您的 Inventor 模型。在 Inventor 2017 中，對 CATIA、SolidWorks、NX 和 Pro-E/Creo 檔案的「參考模型」更新行為進行了重大改進。增強了對匯入工作流程中的多執行緒的支援，可以提高效能並更快更新參考模型工作流程。同時，參考模型也支援 STEP 中立檔案格式。STEP 模型可以做為參考加入到 Inventor 組合中。如果 STEP 檔已更新，設計的 Inventor 帳戶將以類似於其他 3D 格式的方式進行變更。
使用新的裁剪和輪廓選取工具簡化 DWG 參考底圖工作流程，以提高生產力。也可以將 DWG 資訊做為參考包括在圖面中。
若要取得更多資訊，請參閱〈從其他 CAD 系統更新檔案增強功能〉。
若要取得更多資訊，請參閱〈DWG 參考底圖增強功能〉。
網面處理

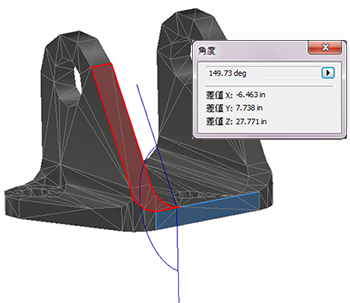

可以將網面資料引入 Inventor 並進行管理，就像其他 3D CAD 資料一樣。可以在網面面上使用測量和剖面工具。可以選取網面，並將其投影至草圖。「擬合網面面」指令可讓使用者選擇將網面面轉換為原生 Inventor 曲面，以在下游編輯幾何圖形。
若要取得更多資訊，請參閱網面元件增強功能。
通訊功能
使用 Inventor「A360 上的連線設計」進行設計共用 (在 Inventor LT 中不可用)

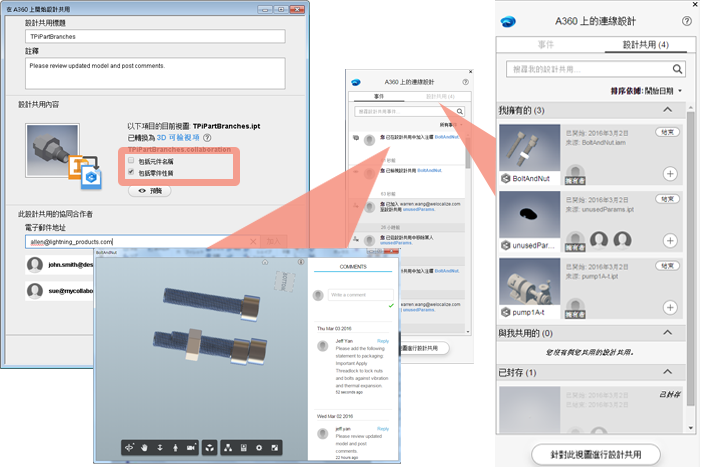

在 Inventor 2016 R3 中加入了設計共用功能，可讓您的團隊和其他專案協同合作者，在任意位置使用任何裝置進行設計審閱。Inventor 2017 中的多項增強功能，可讓您更快、更輕鬆地進行協同合作。現在，可以直接在 Inventor 中檢閱和管理協同合作者與反饋。除了模型圖形，新控制還允許您共用零件性質和零件名稱，以進行更詳細的審閱。
若要取得更多資訊，請參閱〈Inventor「A360 上的連線設計」增強功能〉。
簡報增強功能 (在 Inventor LT 中不可用)

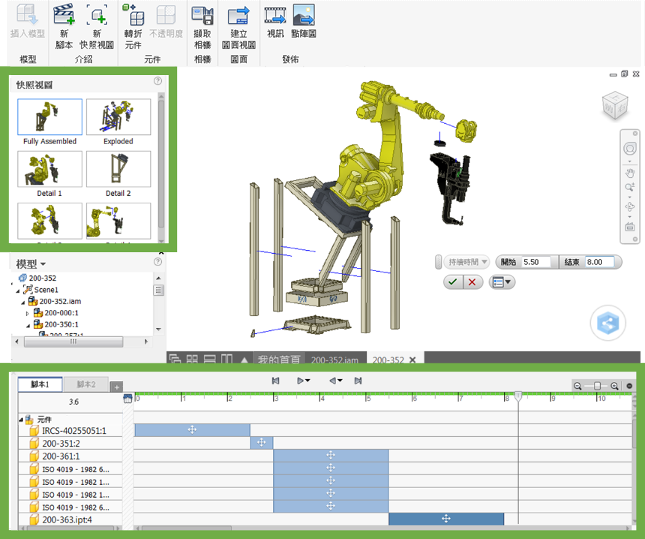

已增強簡報環境，讓您的文件建立工作更輕鬆、更快速。
- 您可以使用立體分解系統圖輕鬆地排列元件，以建立圖面，並快速建立功能強大且富有表現力的動畫。
- 快照視圖可讓您擷取特定模型和相機排列，以用於圖面視圖和點陣式影像輸出。
- 新的時間軸線式腳本面板，讓您可以輕鬆地控制和編輯組合連續鏡頭或移動。您可以變更持續時間，或動作在動畫中的顯示順序。
若要取得更多資訊，請參閱〈簡報、立體分解系統圖和發佈的增強功能〉。
3D 發佈 PDF (在 32 位元 Inventor LT 中不可用)
Inventor 2017 可以將您的模型匯出為 3D PDF 格式，該格式可在 Adobe Acrobat Reader 中進行檢視。選取設計視圖表現法、模型性質，以及要包括的附件。使用 Adobe Acrobat Reader 開啟 3D PDF 檔案。建立自訂 3D PDF 樣板，以變更匯出元素在輸出檔案中的排列方式。
若要取得更多資訊，請參閱〈3D PDF 匯出增強功能〉。
