指出草圖來源平面
現在，您可以指出最初建立草圖的面或平面。在瀏覽器中選取一個草圖，然後在關聯式功能表中選取「展示輸入」，以顯示來源平面或面。
在 2D 草圖中的環形或弧形幾何圖形之間建立相切標註

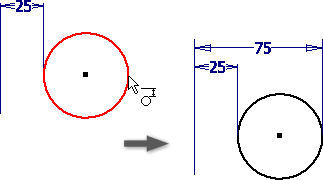

現在，您可以在 2D 草圖中的環形或弧形幾何圖形之間建立相切標註。此工作流程可讓您使用相切標註完全約束圓，而不是使用傳統的直徑標註，或使用圓的中心點。
「展示/隱藏所有約束」顯示設定會持續保留
在您繪製草圖時以及在整個編輯階段作業中，選取的「展示所有約束」或「隱藏所有約束」顯示設定會保持作用中狀態。先前，在您建立新幾何圖形或啟動新草圖時，展示或隱藏設定不會持續保留。
隱藏草圖標註

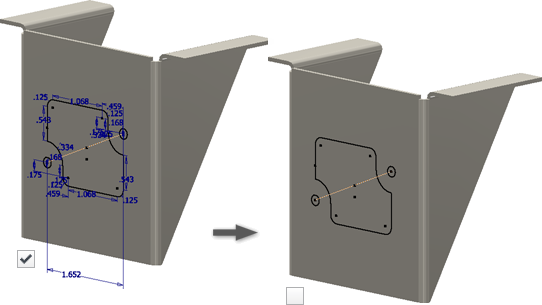

已將「草圖標註」選項加入至「物件可見性」清單。選取此選項可顯示 2D 或 3D 草圖，並隱藏所有相關的草圖標註。先前，您無法單獨隱藏草圖標註。此選項可用於零件和組合。
草圖共用的一致性
在瀏覽器中將草圖拖曳到其特徵上方，以共用草圖時，現在會自動將草圖設為可見。共用草圖的可見性狀態現在與關聯式功能表方法 (選擇「共用草圖」) 是一致的。
3D 草圖折繞至曲面

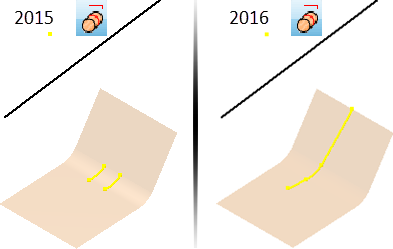

「投影至曲面」指令的「折繞至曲面」選項已增強。「折繞至曲面」的可預測性更高，現在可以折繞至更多種不同的曲面。以下影像展示了在 2015 和 2016 中，將一條直線折繞至兩個平面和一條曲線的結果。
關聯式功能表中的新鎖點
先前，按一下右鍵 >「點鎖點」選項所提供的鎖點只有「中點」、「中心點」和「交點」。加入了以下鎖點：
- 端點
- 外觀交點
- 四分點
- 兩點間的中點
3D 草圖稜線
建立稜線指令包括新選項。現在，您可以選擇在產生曲線時，排除選取的面、直面和內部面。
