Inventor 2016 可讓您突破通常與 3D 塑型相關聯的界限，在您、資料、人員和完成工作所涉及程序之間提供寶貴的連接設計體驗。從提供無縫的參數式直接編輯和自由形式設計工具，到關聯式地連接您的 Inventor 資料至非原生 CAD 格式，再到真正將您的電氣資料和機械資料整合至單一設計 - Inventor 2016 可協助您以前所未有的方式連接您的設計。
Inventor 2016 R2 提供核心產品增強功能以及一些新工具，透過前期模擬和概念性輕質零件設計、更有效的電氣和機械設計資料工作流程等功能，來改善您的產品效能。
Inventor 2016 R3 包括一些激動人心的新工具，拓展了設計程序，並改善了設計團隊間的協同合作。

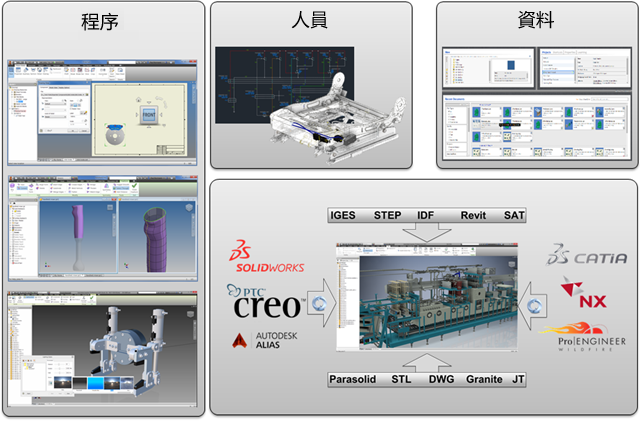

在多個 CAD 環境中更高效地工作
用於從其他 CAD 系統匯入檔案的新技術
- 從 CATIA、SolidWorks、NX、Pro-E/Creo 與 Alias 檔案關聯式匯入 CAD 資料的功能可讓您保持與所選檔案連結。在模型變更時，Inventor 中匯入的幾何圖形會更新。
- 選擇性匯入支援可讓您僅讀取對您重要的幾何圖形，從而加快匯入程序：全新「選取」頁籤可讓您在匯入以下檔案時指定要匯入的物件：CATIA、SolidWorks、Pro-E/Creo、NX、Alias、STEP、IGES 或 Rhino 檔案。
- 已啟用多執行緒支援。這可讓 Inventor 更有效地使用正在執行 Inventor 的可用硬體。因此，在處理其他 CAD 系統中的檔案時，系統效能會提高。
- 簡化了用於匯入 CATIA、SolidWorks、Pro-E/Creo、NX、Alias、STEP、IGES、Rhino、SAT 和 Parasolid 二進位檔案的選項，並提供了明確的匯入選擇。
關聯式 DWG
- 使用「3D 模型」頁籤之「建立」面板中的「匯入」指令，在 Inventor 零件檔中快速插入 AutoCAD DWG 檔案做為 DWG 參考底圖。
- 您可以將組合關係加入至參考底圖幾何圖形。
- 使用「投影 DWG 幾何圖形」指令，來投影 DWG 幾何圖形、聚合線、開放或封閉迴路，以及 DWG 圖塊。然後，您可以使用投影的草圖元素建立塑型特徵。
- 當 AutoCAD 中的 2D 幾何圖形發生變更時，以該 DWG 幾何圖形為基礎的 3D Inventor 模型會更新。
AutoCAD Electrical 與 Inventor 的可交互運作性
- Inventor 和 AutoCAD Electrical 之間新的機電連結可在 2D 和 3D 電氣設計之間提供平滑的資料交換。
- 當您在 AutoCAD Electrical 與 Inventor 組合 (在 Inventor LT 中不可用) 之間建立連結時，專案檔案為關聯式：在一個產品中所做的設計資料變更，會在另一個產品中透過「同步」進行更新。
- Inventor「組合」(在 Inventor LT 中不可用) 功能區中新的「機電」頁籤上的「位置檢視」指令，會同時顯示 AutoCAD Electrical 圖面和 Inventor 組合中所包含的裝置和佈線。
建立造型
- 使用開放曲面或封閉造型。
- 將既有模型面轉換為自由形式幾何圖形，以細分造型。
- 全新的「自由形式」<「增厚」指令可建立實體、偏移曲面或薄壁。
- 取消熔接邊可分割和移動自由形式本體的段。
- 刪除面。
3D 列印環境

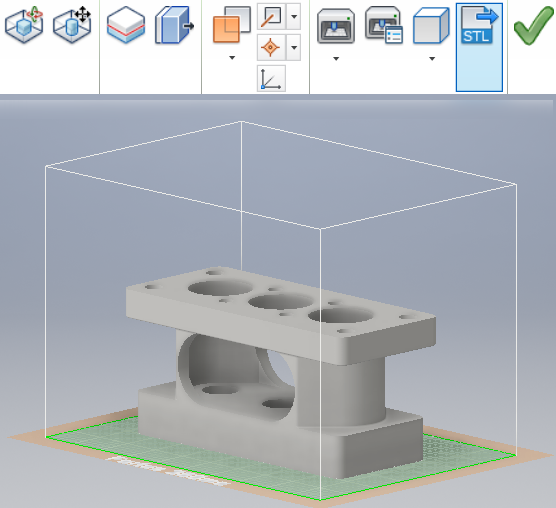

加入了一個新環境，可讓您在所選 3D 印表機的列印空間中定位和定向設計。您還可以更新列印環境中不會影響來源文件的零件。完成後，您可以將結果傳送至 Print Studio 或其他列印軟體，以開始列印零件。
圖面環境
- 已簡化圖面視圖建立，並會使用圖元區工具。
- 「文字格式化」已擴展新選項：項目符號與編號，帶刪除線的文字、增強的格式 (全部大寫、字首大寫、小寫)。
- 表面加工符號和特徵控制框符號已更新至最新標準。
- 提供許多新的圖形符號，它們可以在多種類型的圖面註解中插入。
- 件號型式可以使用自訂件號造型。
- 新的「單一線段引線」選項可讓您使用單一引線線段建立圖面註解。
- 您可垂直或水平對齊圖面註解，或將其與邊對齊。
- 在包括工作特徵的模型中建立視圖草圖，然後使用「投影幾何圖形」指令來選取這些工作特徵。
- 透過新的外部草圖符號資源庫，快速存取和共用草圖符號集合。此資源庫是一個 Inventor 圖檔，依預設，位於專案設計資料位置的子資料夾中。這個新特徵提供以下新功能：
- 「草圖符號資源庫」對話方塊中的搜尋和篩選功能。
- 在對話方塊內的預覽窗格中預覽草圖，然後再放置草圖。
- 放置草圖符號時，瀏覽器展開狀態在整個階段作業中保持不變。
- 可以使用 IDW 和 DWG 格式建立草圖符號資源庫，以允許插入任一格式的資源庫檔案中所包含的符號。
- 將草圖符號儲存至自訂資源庫。
改進的啟動和學習體驗
- 可移動及重調大小的 Inventor 首頁面板。
- 首頁可讓您更好地存取常用檔案工作。
- 可以從「最近使用的文件」清單中移除檔案。
- Vault 狀態會顯示在「最近使用的文件」清單中。
- 可建立自訂捷徑，以快速存取常用檔案和位置。
- 已編輯說明內容，以提供更好的搜尋結果。
- 已合併主題內容，以減少點擊次數。

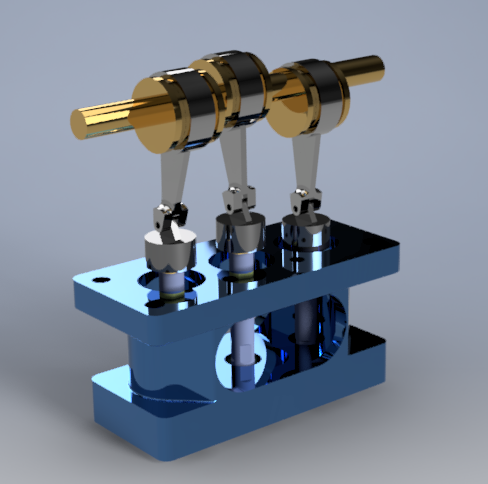

圖形/視覺化/Studio 增強功能
其中部分突出功能包括：
- Inventor Studio 中的所有照明型式現在均與 IBL 關聯。照明型式可以沒有局部光源，但必須有一個 IBL。
IBL (以影像為基礎的照明) 照明型式透過擴充的 IBL 集合在 Inventor Studio 中提供更好的光源。
當您進入 Studio 環境時，所有舊式局部光源現在依預設都會停用。建議您使用 IBL，以取得更好的彩現效果。如果需要，您可以手動打開特定局部光源。
所有新建照明型式都會自動與預設 IBL 關聯。如有需要，您可以將關聯的 IBL 變更為其他 IBL。
- 增強的「描影」視覺型式顯示效果，使其與「擬真」視覺型式更一致。
- Inventor Studio 中的彩現引擎已變更為 RapidRT，RapidRT 具有進階規劃，可提供更高品質的彩現。
- Studio 彩現插圖設定已移至「檢視」頁籤
「外觀」面板 「視覺型式」下拉式功能表。新的增強型「工業用插圖」指令會在圖形視窗中建立擬真插圖效果。
工作流程增強功能
增強功能包括：
- 使用 Esc 鍵可在選取程序中取消作業。
- 在對話方塊中提供了多項生產力增強功能。
- 將所有視窗並排顯示型式加入至工作列。
- 將 Inventor 瀏覽器停靠在任何應用程式的視窗邊緣。
- 現在可以在「物件可見性」功能表中隱藏所有草圖標註。
- 匯入/匯出 iLogic 的外部規則規劃 (在 Inventor LT 中不可用)。

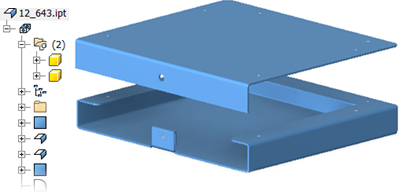

- 已將多重本體支援加入至板金。
- 已將零折彎半徑支援加入至多個指令。
- 當您將零件轉換為板金零件時，系統會偵測到材料厚度。
- 沖孔工具會展示中心點選取計數。
可以將零件外觀和本體、特徵或面顏色取代從導出零件推入至新零件
新的「使用來源元件中的顏色取代」選項已加入至「導出組合」(在 Inventor LT 中不可用)、「導出零件」、「製作零件」和「製作元件」對話方塊。選取此選項會將零件外觀和本體、特徵或面顏色取代從導出零件推入至新零件。
粗細管設定增強功能 (在 Inventor LT 中不可用)
您現在可以自訂配件檔名，並將零件號碼移植到圖面環境內的零件表中。先前，您僅可變更導管料件的名稱，但您現在還可以更新配件。
- 「面拔模」包含功能強大的新選項，可讓您固定或移動分模線。
- 已將「直紋面」加入至表面處理指令。
- 「鏡射」和「陣列」指令支援選取多個實體本體。
- 先前，無法在多重本體零件檔中建立實體本體的非線性陣列。現在，您可以建立實體本體的非線性陣列。
- 將草圖拖曳至瀏覽器中的父系特徵上方可共用該草圖。
- 「測量」指令現在可讓您測量與任何線段中點的角度。將滑鼠懸停於線段的中點，直到顯示一個黃色圓點，即可使用此選項。
- 指出要用於建立草圖的工作平面或面。
- 在您繪製草圖時以及在整個編輯階段作業中，選取的「展示所有約束」或「隱藏所有約束」顯示設定會保持作用中狀態。
- 現在，您可以在 2D 草圖中的環形或弧形幾何圖形之間建立相切標註。
- 在「設定文字格式」對話方塊的「圖紙性質」群組中，加入了放置在圖紙中的第一個圖面視圖的「初始視圖比例」性質。
- 已將「草圖標註」選項加入至「物件可見性」清單。選取此選項可顯示 2D 或 3D 草圖，並隱藏所有相關的草圖標註。
- 將草圖拖曳至瀏覽器中的特徵上方可共用該草圖。
- 加入至關聯式功能表的新鎖點：「端點」、「外觀交點」、「四分點」和「兩點間的中點」。
- 現在，您可以修改「開始繪製草圖」，並在繪製草圖之前選取視圖或圖紙。
- 新的安全係數計算警告會顯示在「應力分析」中。
- 已將「中間平面」選項加入至組合的「陣列」指令。選取「中間平面」選項，以建立分佈在原始元件兩側的陣列。
- 可針對組合內亮顯的元件執行「全部取代」功能。
- 可在「設計醫生」中選取多個不良約束以進行刪除。
圖面
- 您可以從任何開啟的模型啟動圖面，並在基準視圖中自動套用目前的模型相機與表現法。
- 「基準視圖」指令中的圖元區工具可簡化基準視圖和投影視圖的建立過程。
例如，您可以使用 ViewCube 來定位模型方位、透過拖曳視圖轉角來設定視圖比例，或在建立基準視圖時調整投影視圖。
- 已重新設計「轉折」指令，以使用直接操控工具。
- 系統線的建立和編輯作業更加簡單。
- 簡化了元件選取。
- 已將「自動分解」指令加入至功能區並加以改進。
請繼續閱讀，取得有關所有這些強大增強功能以及更多增強功能的詳細資料。
