零件設計增強功能

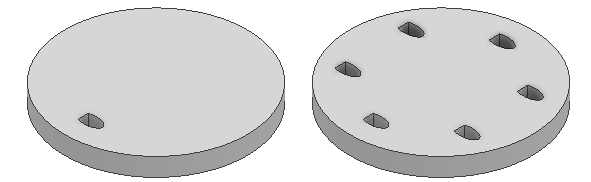

允許使用相同複本的環形陣列增強功能

選取「固定」，以保留本體或來源特徵集的方位。您也可以重新定義本體或特徵集的基準點。依預設，會將相交的輪廓中心用做基準點。

若要取得更多資訊，請參閱〈以陣列排列零件特徵〉。

草圖驅動式陣列

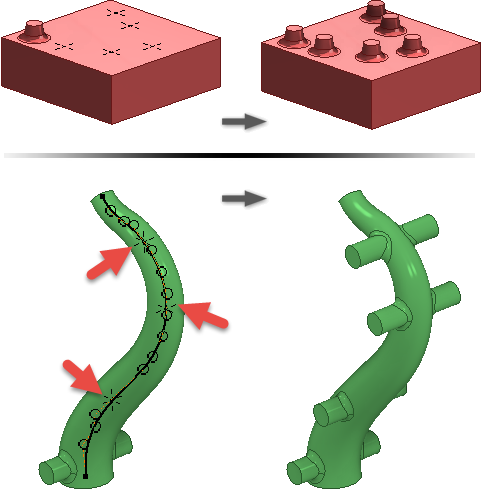

已引入「草圖驅動式陣列」指令。現在，您可以在 2D 或 3D 草圖中定義的草圖點上建立特徵或本體陣列。(可選) 您可以重新定義基準點，或點選用於定位陣列的面。

若要取得更多資訊，請參閱〈以陣列排列零件特徵〉。

邊界補面

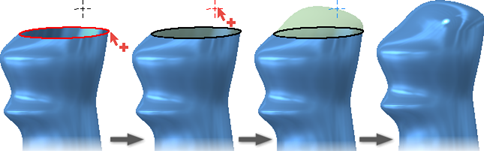

已將「導引軌跡」選項加入至「邊界補面」指令。您現在可以選取用於建立補面造型的曲線和點。

若要取得更多資訊，請參閱〈建立補面、縫合曲面或直紋面〉。

直紋面

• 已將「角度」選項加入至所有直紋面類型。
• 「掃掠」曲面類型已更名為「向量」，現在支援選取邊和草圖。
• 已將「替用所有面」和「自動邊鏈」加入至「向量」曲面類型。

若要取得更多資訊，請參閱〈建立補面、縫合曲面或直紋面〉。

在「擠出」指令中窗選多個封閉輪廓

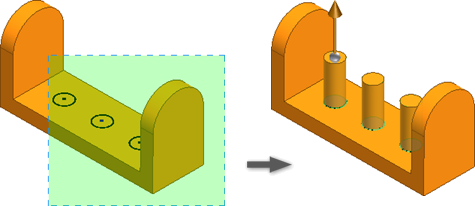

現在，使用「擠出」指令時，您可以使用窗選來選取多個封閉輪廓。而先前，您必須一次選取一個封閉輪廓。

若要取得更多資訊，請參閱〈建立擠出特徵〉。

從零件中檢視父系/子系關係特徵

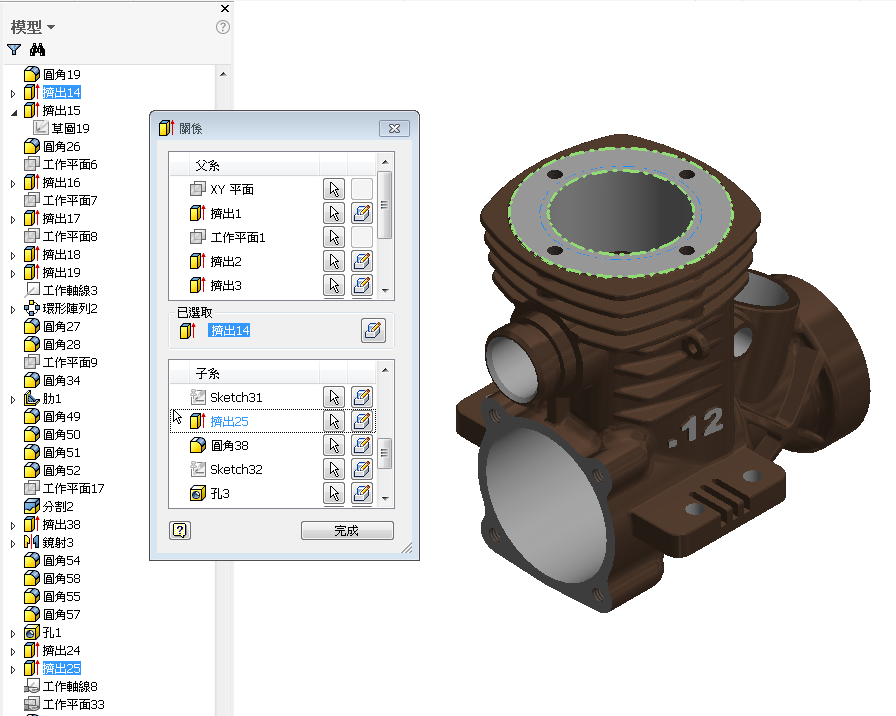

在零件環境中，您現在可以透過模型瀏覽器或圖形視窗，輕鬆從零件中存取父系/子系特徵關係。這個新的交互式對話方塊可讓您直接從零件中檢視特徵相依性。在「關係」對話方塊中，選取 圖示，以切換至選取的視圖。選取 圖示，以存取「編輯特徵」對話方塊。

父系/子系特徵相依性可在「關係」對話方塊中檢視。這些特徵包括：

• 草圖
• 共用草圖
• 軸線
• 平面
• 點

存取「關係」對話方塊以及可檢視的特徵相依性：

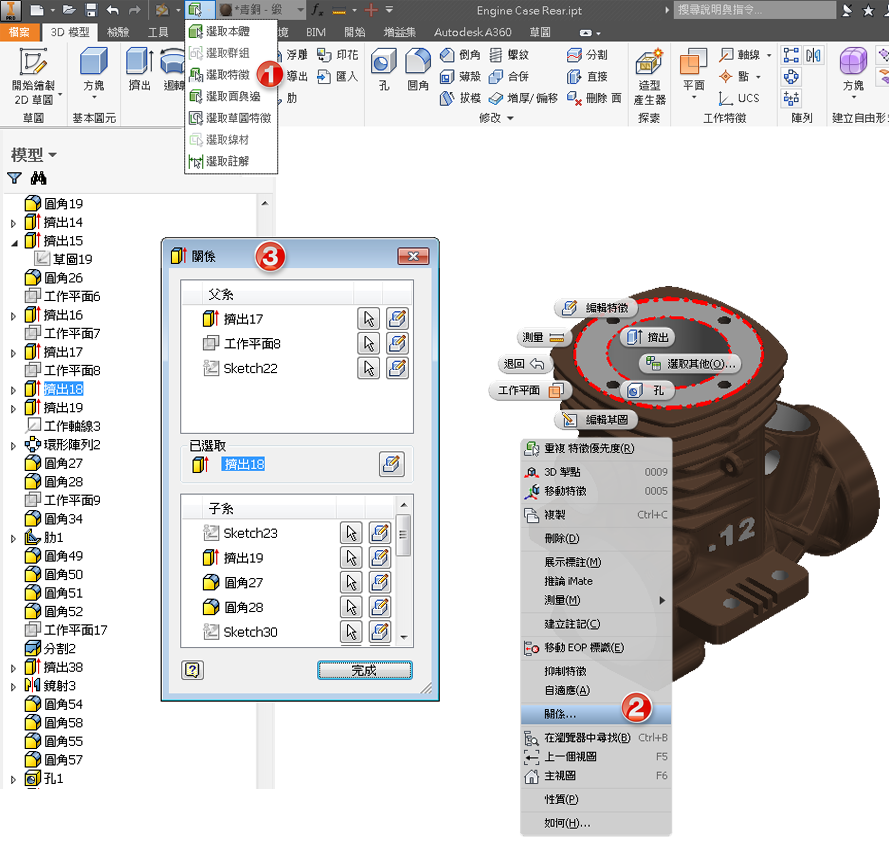

• 模型瀏覽器：在模型瀏覽器中的特徵節點上按一下右鍵，以顯示關聯式功能表，然後選取「關係...」。



• 圖形視窗：將選取篩選設定為「選取特徵」，在顯示中選取特徵，按一下右鍵，然後選取「關係...」。



若要取得更多資訊，請參閱〈尋找零件中的關係」。

零件檔樣板

零件檔樣板中的視圖表現法已增強，可讓您輕鬆記錄您的設計。

零件檔樣板現在包含以下視圖表現法：

• 主要 (已鎖住)
• 等角視圖 (預設)
• 前視圖
• 上視圖
• 右視圖

提示: 請確保先啟用正確的視圖表現法，然後再變更預設「主視圖」、「上視圖」或「前視圖」指定。
