以模型為基礎的定義 (MBD) 是一個功能強大的新工具集，用於將註解、GD&T 以及其他製造資訊直接加入至 3D 零件。
提示: 請務必查看圖庫中的導引式自學課程，以協助您開始使用新指令。
3D 註解
若要存取 3D 註解指令，請在零件檔中使用新的「註解」頁籤，並將製造資訊直接加入至 3D 模型。

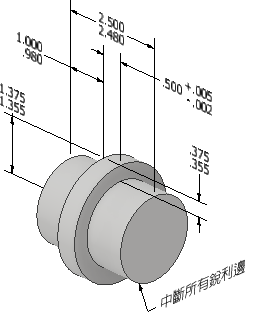

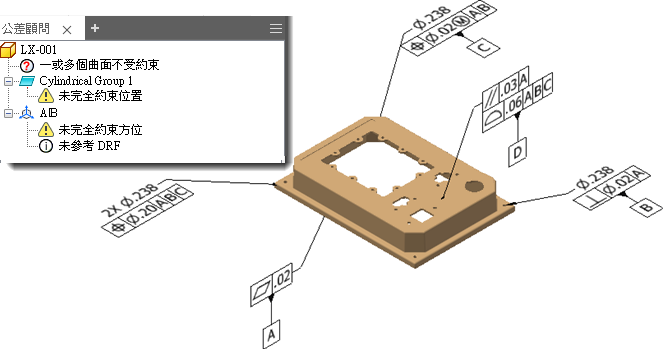

使用「公差特徵」指令來貼附 GD&T 註解、特徵控制框和基準識別碼，以分離面或特徵。啟用「公差顧問」瀏覽器，以檢查公差規則的健全狀態並顯示如下資訊：
- 可能有問題的基準和基準參考框 (DRF) 的清單。
- 有關哪些特徵未完全受控制的資訊。
- 公差特徵中的錯誤。
提示: 在項目上按一下右鍵並選取「更多資訊」，以開啟訊息特定的說明頁面。
使用「一般註解」和「文字」指令，可完全記錄您的模型。
註: 在您建立 3D PDF 檔時，會顯示 3D 註解和視圖表現法。
擷取圖面中的註解

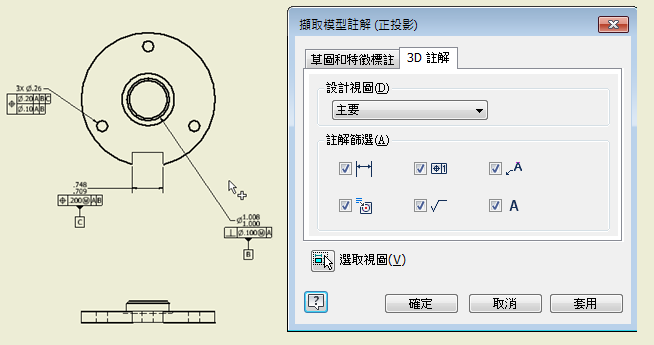

「擷取」對話方塊中新的「3D 註解」頁籤，可讓您恢復零件中的 MBD 資訊，並將其用於圖面。使用「設計視圖」和篩選選項，可查看所需的資訊。
匯出 MBD

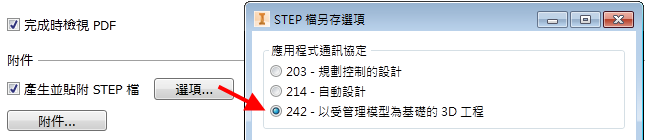

加入了 STEP AP 242 支援。現在，您可以匯出一個完全註解的 3D 模型，以用於下游製造作業。您還可以在匯出 3D PDF 時貼附 STEP 檔案。
若要取得更多資訊，請參閱〈關於 3D 註解以及以模型為基礎的定義〉。
