組合增強功能

將元件設為透明

您現在可以切換元件在組合中的透明度，而無需套用外觀取代。

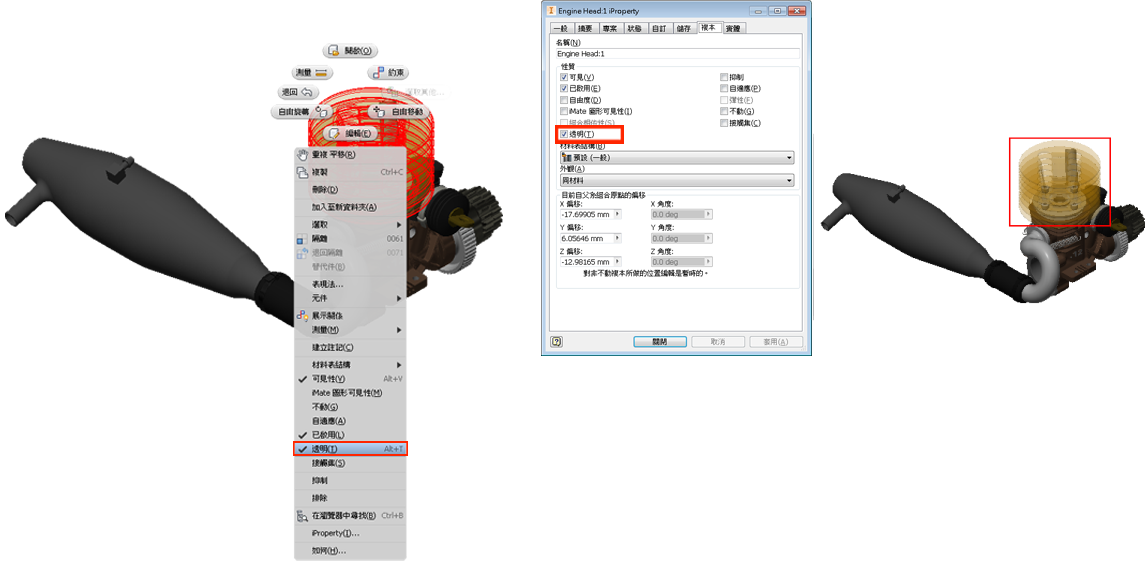

在圖形視窗或瀏覽器中選取一個或多個元件，然後：

1. 按一下右鍵，並從關聯式功能表中選取「透明」。
2. 從關聯式功能表中選取「iProperty」，以開啟對話方塊。按一下「複本」頁籤，然後選取「透明」勾選方塊。

若要取得更多資訊，請參閱〈設定元件中的複本性質〉。

交叉零件參考增強功能

現在，組合瀏覽器針對具有交叉零件相依性的元件，包含更多控制和關係詳細資料。

瀏覽器節點現在會顯示以下資訊：

• 從屬來源元件名稱現在會顯示在參考瀏覽器節點中。



• 來源相依性由以下圖示進行說明：
  • 邊
  • 面 (會投影面的外側和內側邊界)
  • 迴路
  • 草圖幾何圖形
  • DWG 幾何圖形
• 當您將滑鼠移至節點時，「交叉零件參考 - 複本路徑」會顯示有用的工具提示。

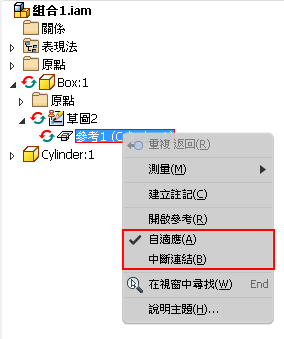

• 可以從瀏覽器節點存取「中斷連結」。



直接從瀏覽器節點開啟檔案

組合瀏覽器的塑型視圖中提供一個新的右鍵關聯式功能表選項，可讓您直接從瀏覽器開啟參考檔。

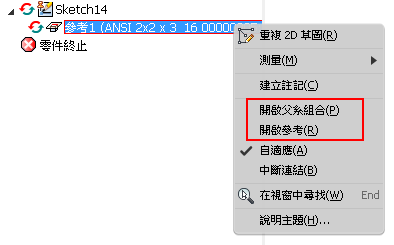

在零件檔中，於瀏覽器中的「參考」節點上按一下右鍵，然後從關聯式功能表中選取「開啟父系組合」，以在用於建立參考的組合檔中檢查交叉零件參考。選取「開啟參考」，以開啟建立參考的來源零件。

除了草圖中的參考外，相同的功能還可用於所複製物件的自適應工作特徵。

若要取得更多資訊，請參閱〈關於組合中的交叉零件草圖〉。
