約束 2 條軸線的新解法

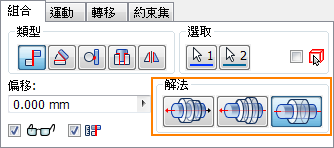

「放置約束」對話方塊提供了三個約束 2 條軸線的新解法。
在 2 條軸之間建立貼合約束時，使用新選項「反向」和「對齊」來控制軸線的方向。這些選項可讓您更輕鬆地按所需方式定位軸線。
- 反向 (預設)：反轉第一個選取元件的貼合方向。
- 對齊：保持第一個選取元件的貼合方向。
- 無向：在位置最近的軸線上建立無向軸線約束。

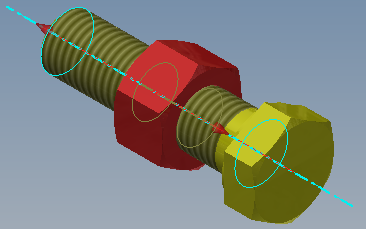

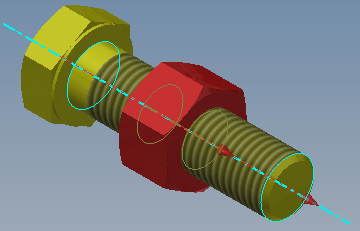

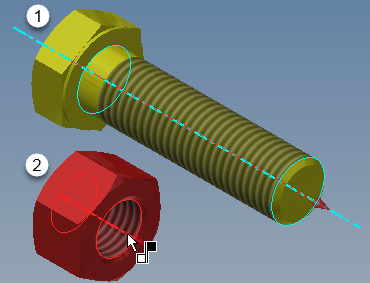

| 以下範例顯示第一個選取元件的中心軸線，以及第二個選取元件的中心軸線。 | 選取「反向」時，第一個選取元件的軸線方向會反轉。 | 選取「對齊」時，第一個選取元件的軸線方向保持不變。 |
|
|
|
|
若要取得更多資訊，請參閱〈在組合中放置貼合約束或齊平約束〉。
插入約束時鎖住旋轉的新選項

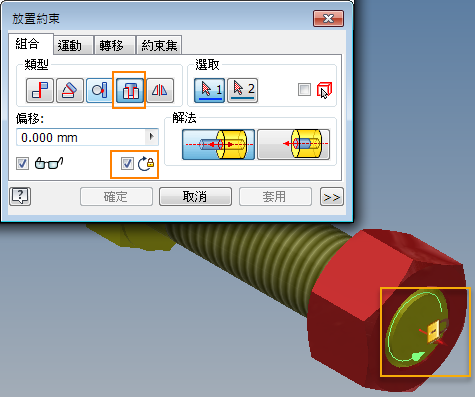

放置插入約束時，使用新選項「鎖住旋轉」，可在元件上鎖住旋轉自由度。此選項可避免零件發生旋轉。

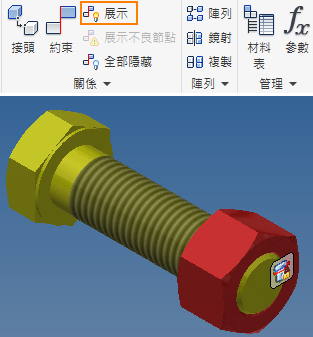

| 在選取「鎖住旋轉」的情況下放置插入約束時，圖形視窗中會顯示鎖住圖示。依預設，在關閉「放置約束」對話方塊後，不會再顯示鎖住圖示。 | 若要在關閉該對話方塊後，在圖形視窗中檢視鎖住圖示，請按一下「組合」 「關係」面板
「展示」。該圖示顯示後，您可以在圖示上按一下右鍵，然後存取抑制選項以及其他編輯作業選項。
|
|
|
套用「鎖住旋轉」後，插入約束會在瀏覽器中顯示鎖住圖示。
註: 建立 iMate 定義時，無法使用「鎖住旋轉」。僅在建立插入約束或編輯 iMate 結果時，才可使用「鎖住旋轉」。
若要取得更多資訊，請參閱〈在組合中放置插入約束〉。
角度約束增強功能
先前，相關元件的位置發生變更時，「正向角」和「無向角」約束會翻轉。現在，建立新角度約束或編輯既有約束時，會保留角度約束中的「正向角」和「無向角」設定。
若要取得更多資訊，請參閱〈在組合中放置角度約束〉。
