一般 3D 草圖
關聯式功能表
當您繪製幾何圖形時，會將以下指令加入至關聯式功能表：
- 與平面對齊
- 朝向 Z 方向
- 朝向世界座標系統
- 鎖點交點
狀態列
已將以下控制加入至狀態列：
- 正交模式
- 動態標註
- 鎖點物件
- 推論約束
複製/貼上
已將複製和貼上功能加入至 3D 草圖環境。您可以在同一 3D 草圖中或在 3D 草圖之間複製並貼上圖元。
提示: 幾何圖形會貼到與來源幾何圖形相同的位置中。您可以在貼上幾何圖形之後將其移動。
拖曳幾何圖形
舊版本僅支援拖曳幾何圖形的端點和中心點。現在，您可以選取 3D 草圖圖元的任何部分來拖曳該幾何圖形。
約束
已將以下約束類型加入至「約束」指令：

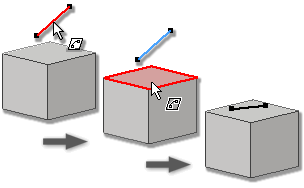

- 在面上：將選取的點、直線、弧或雲形線約束至平物面，或將選取的點約束至曲面。
- 相等：將選取的弧和直線約束為相同長度。
- 與 X 軸線平行、 與 Y 軸線平行、 與 Z 軸線平行：使選取的線性幾何圖形平行於 X、Y 或 Z 軸線。
- 與 XY 平面平行、 與 YZ 平面平行、 與 XZ 平面平行：使選取的幾何圖形平行於 XY、YZ 或 XZ 平面。
已將「刪除約束」加入至關聯式功能表。
若要取得更多資訊，請參閱〈套用幾何約束〉。

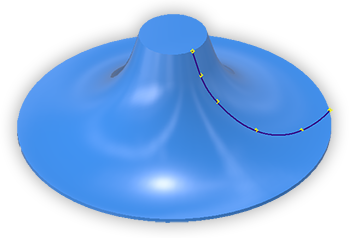

直接在面上繪製曲線
面上的曲線：您可以在零件面上建立 3D 插補雲形線，方式是直接現地進行繪製。曲線建立支援鎖點至頂點和邊、約束、插入和編輯點、顯示曲率等。
若要取得更多資訊，請參閱〈在面上繪製曲線〉。

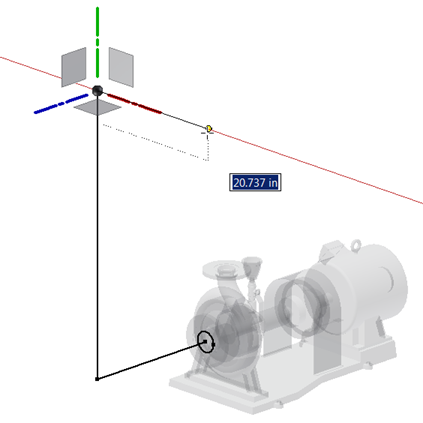

3D 草圖繪製工具
3D 草圖環境中引入了新的 3D 空間指標和附加功能。
- 正交模式：使用 Ctrl+R、關聯式功能表或狀態匣中的圖示來打開「正交模式」，並沿 X、Y 或 Z 軸線繪製。
- 動態標註：使用 Ctrl+D、關聯式功能表或狀態匣中的圖示，來打開或關閉動態標註的顯示。
- 在平面上繪製：按一下空間指標上的平面，以在平面上繪製。
提示: 按 Shift+空格鍵切換平面，並與螢幕平行。
3D 轉換

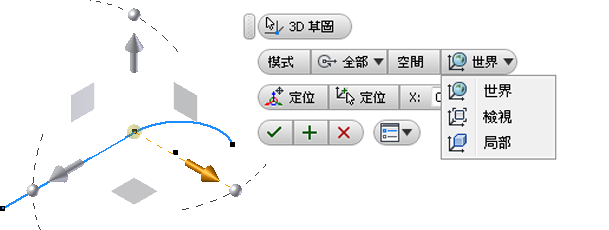

已將「3D 轉換」指令加入至 3D 草圖環境的「修改」面板。新的「3D 轉換」指令提供一組強大的幾何圖形操控工具。
使用這個新指令可以自由或精確移動或旋轉幾何圖形。您也可以設定相關選項，用於根據世界、目前視圖或局部座標系統，重新定位三向軸或操控幾何圖形。
若要取得更多資訊，請參閱〈使用「3D 移動/旋轉」和「3D 轉換」〉。
