新的孔設定提供了建立雙向孔的強大方式
現在，您可以建立在兩個方向上擠出的對稱孔類型。
「翻轉終止」按鈕被取代為「方向 1」和「方向 2」按鈕。「對稱」距離僅適用於「鑽孔」-「簡單的孔」-「通過全部」孔類型。
| 舊式 Inventor | Inventor 2018 |
|
|
若要取得更多資訊，請參閱〈建立孔〉。
淺柱坑孔增強功能

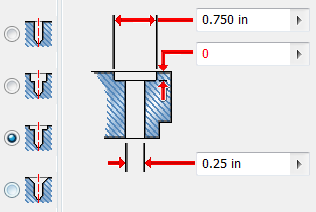

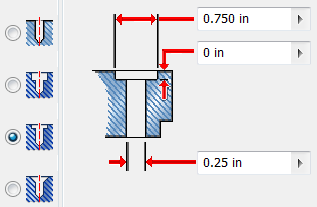

在零件檔中，您現在可以為淺柱坑孔上的柱坑深度指定為零 (0) 的值。因此，您現在可以在本體的終止面上放置淺柱坑孔。
| 舊式 Inventor | Inventor 2018 |
|
|
若要取得更多資訊，請參閱〈建立孔〉。
孔建立增強功能
使用「孔」對話方塊上的新選項「延伸起點」，將孔的起始面延伸至第一個與目標本體沒有交點的位置。
「延伸起點」的目的是移除在建立孔時產生的碎片。如果結果和預期不同，除選「延伸起點」可退回結果。
註: 「延伸起點」不會移除在多個本體上建立孔時產生的碎片。
「延伸起點」僅在零件環境中可用。

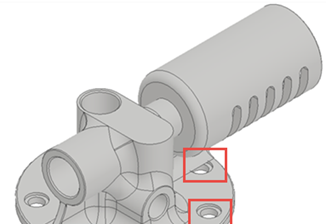

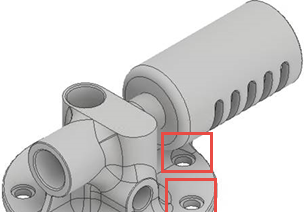

| 舊式 Inventor | 選取「延伸起點」的 Inventor 2018 |
|
|
若要取得更多資訊，請參閱〈建立孔〉。
