Vytvoření vnořeného rozvržení vybraných komponent v aplikaci AutoCAD
Vyberte více různých objektů k vytvoření vnořeného rozvržení, abyste mohli rozdělit konkrétní položky do různých vnořených rozvržení, na kterých budou pracovat jednotliví návrháři.
Příkaz Vytvořit vnořené rozvržení vytvoří vnořené rozvržení v aktuálním rozvržení.
Vytvoření nového rozvržení.
Vyberte kartu Factory > panel Nástroje > Vytvořit vnořené rozvržení
.Otevře se dialog Vytvořit vnořené rozvržení.

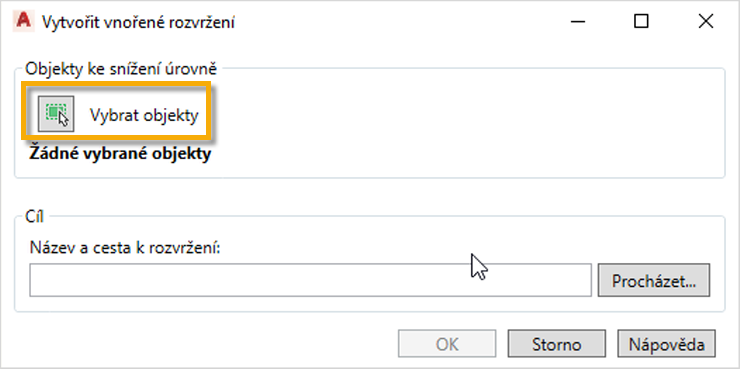

Klikněte na tlačítko Vybrat objekty, abyste mohli začít vybírat objekty na kreslicí ploše.
Vyberte objekty na kreslicí ploše.

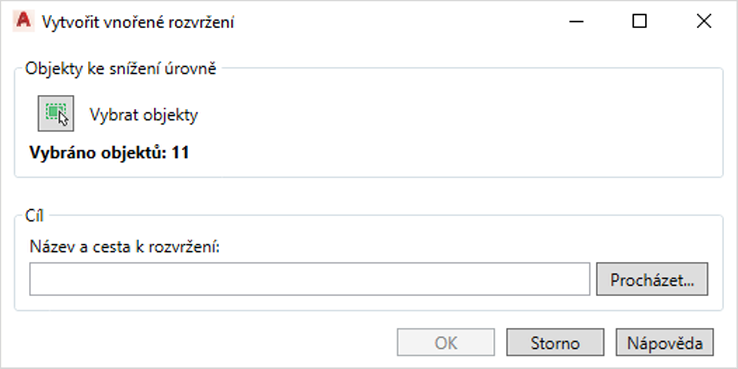

Poznámka: Pokud jste vybrali objekt, který do vnořeného rozvržení nechcete zahrnout, podržte klávesu Shift a kliknutím na objekt zrušte jeho výběr.Stisknutím klávesy Enter se vraťte zpět do dialogu Vytvořit vnořené rozvržení.
Zadejte umístění pro uložení souboru vnořeného rozvržení nebo klikněte na tlačítko Procházet a do umístění přejděte.
Zadejte název nového vnořeného rozvržení.
Klikněte na tlačítko OK.
Všechny vybrané objekty se umístí do vnořeného rozvržení a automaticky se na ně začne odkazovat v rozvržení, na kterém pracujete.
Další informace naleznete v částech Vytváření vnořených rozvržení v aplikaci Inventor a Vytváření vnořených rozvržení v aplikaci AutoCAD.
