Vynucení „barevně řízených“ propojení
Vytvořte komponentu konektoru s přiřazenou barvou. Sada Factory nyní v aplikacích Inventor a AutoCAD umožňuje propojení pouze těch konektorů, které mají stejnou barvu. Zelená barva je univerzální barva konektoru. To znamená, že se připojí ke konektoru libovolné barvy a že k zelenému konektoru lze připojit všechny ostatní barevné konektory. (Propagace parametrů prostřednictvím propojení stále funguje.)
Konektorům komponent můžete přiřadit vlastní barvu. Mějte však na paměti, že v aplikacích Inventor a AutoCAD lze propojit pouze konektory se stejnou barvou.
Zelená barva je univerzální barvou konektorů. To znamená, že zelený konektor lze připojit k jinému konektoru libovolné barvy a že konektor libovolné barvy lze připojit k zelenému konektoru. Červený konektor lze například připojit k červenému nebo zelenému konektoru. Žlutý konektor lze připojit ke žlutému nebo zelenému konektoru.

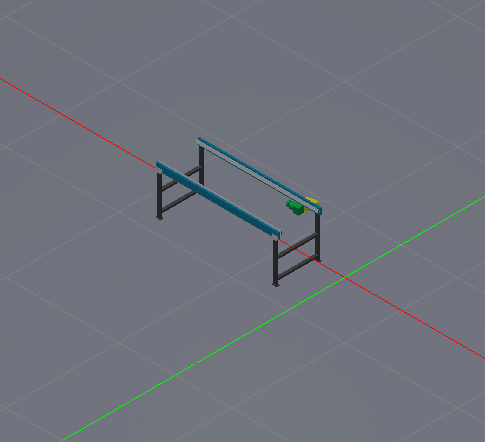

V níže uvedeném příkladu vidíte dvě různé vlastní barvy, které k sobě nejsou přichyceny a není možné je propojit, a vlastní barvu přichycenou k univerzální zelené barvě, se kterou je propojení možné.
Další informace naleznete v části Propojení komponent.
Chcete-li ke konektorům komponent přiřadit vlastní barvy, přečtěte si část Definování konektorů.
