So kehren Sie die Achsrichtung um

So kehren Sie die Richtung einer Achse um

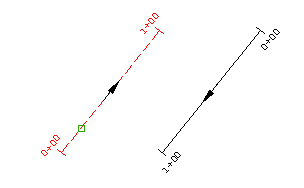

Sie können die Richtung und Station einer Achse umkehren.

Alle Objekte, die von der Achse abhängen (wie Längsschnitte, Querprofillinien, Querprofile, 3D-Profilkörperobjekte, Querneigung) werden ebenfalls aktualisiert.

Sie können nur die Richtung von durchgehenden Achsen ändern.

Wichtig: Mit diesem Befehl werden alle Objekte neu verarbeitet, die auf die Achse verweisen (Längsschnitte, Querprofile, Querprofillinien, 3D-Profilkörperobjekte und Querneigung). Es wird dringend empfohlen, den Befehl nur in einer frühen Phase des Konstruktionsprozesses zu verwenden.

• Klicken Sie auf die Achse. Klicken Sie auf Registerkarte AchseGruppe ÄndernRichtung umkehren Finden.

So kehren Sie die Richtung eines Teilobjekts einer Achse um

Sie können die die Richtung eines nicht verbundenen Festelements vom Typ Linie oder Bogen umkehren.

Dieser Befehl kann nur für Festelemente verwendet werden, die nicht Teil der gelösten Achsgeometrie sind. Um die Richtung der gesamten Achse umzukehren, können Sie den Befehl ReverseAlignDirection verwenden.

Wenn Sie einer vorhandenen Achse ein Teilobjekt einer Achse hinzufügen, wird die Richtung des Teilobjekts durch die Richtung bestimmt, mit der dieses gezeichnet wurde. Wenn sich die Richtung des Teilobjekts von der Richtung der Achse unterscheidet, kann das Teilobjekt nicht Teil der aufgelösten Achsgeometrie werden. Das Teilobjekt kann nicht in die Stationierung oder die Beschriftung der Achse einbezogen werden, es sei denn, seine Richtung stimmt mit der Richtung der Achse überein.

1. Klicken Sie auf die Achse. Klicken Sie auf Registerkarte AchseGruppe ÄndernGeometrie-Editor Finden.
2. Klicken Sie im Werkzeugkasten Achswerkzeuge auf Richtung des Teilobjekts umkehren.
3. Klicken Sie im Zeichnungsfenster auf das Teilobjekt der Achse.
