So fügen Sie automatische Mittellinien zu einer Zeichnungsansicht hinzu

Neue Funktionen: 2021

Das vorgegebene Mittellinienverhalten wird über die Registerkarte Zeichnung im Dialogfeld Dokumenteinstellungen definiert.

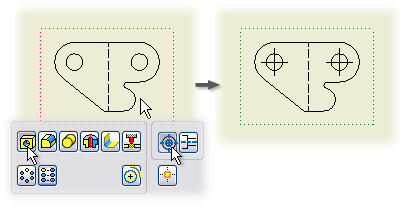

So konfigurieren Sie die Mittellinie für eine einzelne Ansicht

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Mit Anmerkung versehen Multifunktionsleisten-Gruppe Symbole Mittellinien , und wählen Sie eine Ansicht aus.
   Anmerkung: Der Befehl Automatische Mittellinien steht nur dann zur Verfügung, wenn alle ausgewählten Elemente die automatische Erstellung von Mittellinien zulassen. In Raster-Zeichnungsansichten können keine automatischen Mittellinien erstellt werden.
2. Bestimmen Sie im Dialogfeld Vorgegebene automatische Mittellinien die Elemente, die mit Mittellinien versehen werden sollen.
3. Legen Sie für die Projektion die normale oder die parallele Achse fest.
4. Legen Sie Grenzwerte für die Elemente fest, die durch automatische Mittellinien markiert werden sollen:
   • Geben Sie im Dialogfeld Radiusschwellenwert den Mindest- und maximalen Radius ein, um Elemente auszuschließen, die sich außerhalb des Bereichs befinden.
   • Geben Sie im Dialogfeld Bogenwinkelschwellenwert den Mindestwinkel ein, um Elemente mit einem kleineren Winkel auszuschließen.
