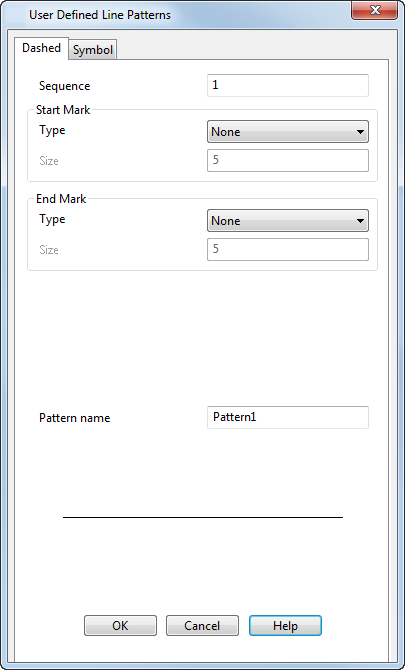

Verwenden Sie die Registerkarte Gestrichelt des Dialogfelds Benutzerdefinierte Linienmuster, um Muster mit gestrichelten Linien zu erstellen:

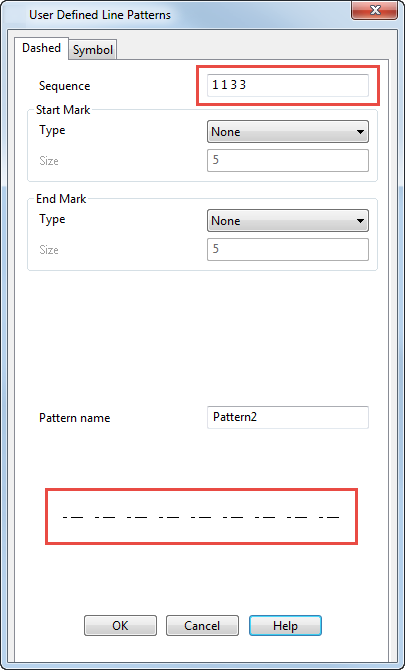

Reihenfolge - Geben Sie die Folge der Auf-und-ab-Bewegungen des Stifts ein. So wird z. B. durch 1 1 3 3 ein Muster erstellt, bei dem der Stift um 1 Einheit nach unten, um 1 Einheit nach oben, um 3 Einheiten nach unten und um 3 Einheiten nach oben versetzt wird. Dieses Muster wird in der Linie wiederholt.
Startmarkierung und Endmarke - Sie können am Start oder Ende der Linie eine Markierung einfügen.
Art - Wählen Sie eine Markierung, die Sie dem Ende des Linienmusters hinzufügen möchten. Die Liste enthält Standard-Markierungen sowie alle Symboldefinitionen, die im Modell gespeichert sind. Symboldefinitionen ist das Präfix * vorangestellt. Dies erleichtert Ihnen die Unterscheidung zwischen standardmäßigen und benutzerdefinierten Markierungen.
Größe - Legt die Größe der Markierung fest.
Mustername - Geben Sie einen individuellen Namen für das Linienmuster ein.
Im Grafikfenster wird das Muster der Linie angezeigt, während Sie es definieren.
OK - Erstellt das Linienmuster und fügt dessen Namen der Linienmuster-Auswahl hinzu. Mithilfe dieses Musters wird auch ein neuer Stil erstellt, dem ein vorgabemäßiger Name zugeordnet wird.
