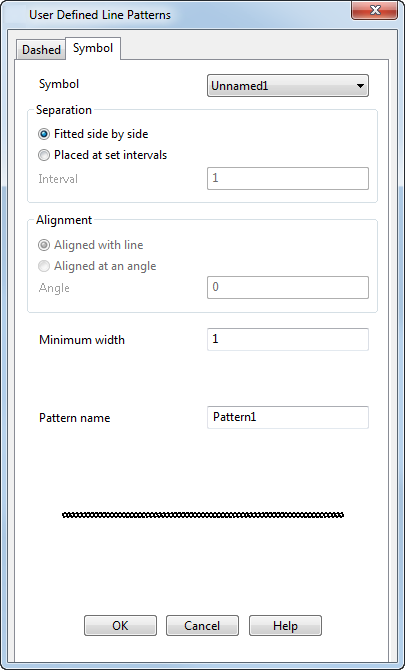

Verwenden Sie die Symbol-Registerkarte des Dialogfelds Erstelle benutzerdefiniertes Linienmuster, um eine Symboldefinition zum Definieren eines Linienmusters zu verwenden. In Ihrem Modell muss eine Symboldefinition vorhanden sein, damit Sie diese Seite des Dialogfelds verwenden können.
Symbol - Dies enthält die Liste der Symboldefinitionen im Modell. Wählen Sie den Namen der Symboldefinition aus.

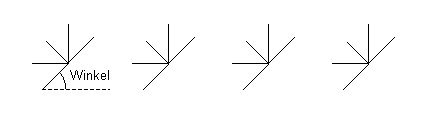

Das folgende Symbol wird zur Veranschaulichung der verschiedenen Optionseffekte verwendet:
Seite an Seite eingepasst - Damit wird das Symbol Seite an Seite in das Linienmuster eingepasst.
In vorgegebenen Intervallen eingesetzt - Platziert das Symbol in ausgewählten Intervallen (Abständen) in das Linienmuster.
An Linie ausgerichtet - Die Symbolbasis wird an der Linie ausgerichtet.
An einem Winkel ausgerichtet - Neigt das Symbol an dem angegebenen Winkel im Verhältnis zum aktuellen Arbeitsraum.
Minimalbreite – Legt die Breite des Symbols im Linienmuster fest.
Mustername - Geben Sie einen individuellen Namen für das Linienmuster ein.
Das Grafikfenster zeigt das Muster der Linie an, während Sie dieses erstellen.
OK - Erstellt das Linienmuster und fügt dessen Namen der Linienmuster-Auswahl hinzu. Mithilfe dieses Musters wird auch ein neuer Stil erstellt, dem ein vorgabemäßiger Name zugeordnet wird.
