Die Ausrichtung steuert, wie Linien verdickt werden. Dies kann auf einer der Seiten oder auf beiden Seiten der Spur zwischen dem Start- und dem Endpunkt erfolgen.
Die Dropdown-Liste Linienausrichtung
enthält vier Optionen:
- Nach Links
- Mitte
- Rechts
- Runde Enden
In den folgenden Beispielen werden dicke Linien zur Darstellung des Punkts auf einer Quaderform verwendet:
Ausrichtung mittig.
Ausrichtung rechts.
Ausrichtung links.
Mithilfe der Option Linienausrichtung können Sie scharfe Ecken für Quader erzeugen. Bei nicht orthogonalen Ecken führen die Ausrichtungen links, rechts und mittig jedoch nicht zu sauberen Ecken. Verwenden Sie stattdessen die Option Runde Enden, um dieses Problem zu beheben:

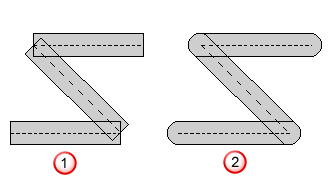

Eckige Enden.
Runde Enden.
Die Linien auf der rechten Seite besitzen runde Enden. Diese sind mittig ausgerichtet und generieren viel sauberere Ecken als die Linien mit eckigen Enden auf der linken Seite.
Ausrichten links
fügt die Liniendicke links neben der Spur hinzu.
Ausrichten Mitte
fügt die Liniendicke auf beiden Seiten der Spur hinzu.
Ausrichten rechts
fügt die Liniendicke rechts neben der Spur hinzu.
Runde Enden
zeichnet runde Enden an ausgewählten Linien. Alle Linien mit runden Enden sind mittig ausgerichtet. Ihre Endpunkte befinden sich innerhalb der Endradien, wie unten gezeigt.
