Konfiguration 4: An Mast angebrachte Leuchte
Viele häufig verwendete Beleuchtungen werden an einem hohen Mast angebracht. Einige sind freitragend, andere befinden sich auf der Mastspitze.

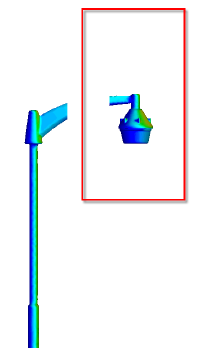

Lassen Sie für freitragende Installationen den Mast weg, und konzentrieren Sie sich bei der Analyse nur auf die Installation:

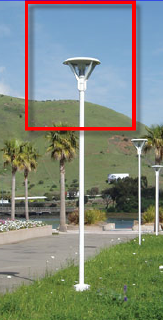

Beziehen Sie für auf der Mastspitze angebrachte Beleuchtungen einen Teil des Masts ein, schneiden Sie ihn aber bei einer Länge ab, die dem Dreifachen der Höhe der Installation entspricht:
Geometrie

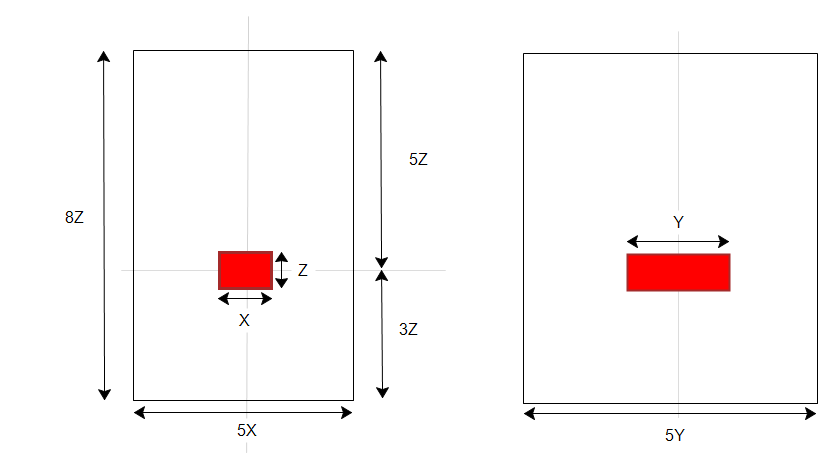

Erstellen Sie ein Gehäuse um die Lichtquelle, und zentrieren Sie sie horizontal innerhalb des Gehäuses. Die Größe des Gehäuses sollte auf der Größe des Geräts gemäß der Abbildung unten beruhen.
Die Seitenansicht wird links, die Vorderansicht rechts dargestellt:
Anmerkung: Luft tritt unten ein und oben aus. Weitere Informationen über das ideale Strömungsprofil und Fehlerbehebung ...
Randbedingungen
- Um oben und unten Öffnungen zu definieren, weisen Sie beiden Flächen Statischer Überdruck = 0 zu.
- Untere Fläche (Einlass): Statische Temperatur = Umgebungstemperatur
- Die Wärmebelastung richtet sich nach dem Beleuchtungstyp. Klicken Sie für LED. Klicken Sie für Fluoreszenz.
